Colocación de originales en el ADF

El ADF (alimentador automático de documentos) va introduciendo y escaneando automáticamente el original directamente en el área del cristal de originales, empezando por la hoja superior.

El ADF dispone de los cuatro modos siguientes para escanear originales. El grosor de alimentación de un original y los tamaños detectables varían en función de los modos.

  • Modo Normal

  • Modo Mixto (Mis.anc./Anc.dis.)

  • Modo Plegado en Z

  • Modo Papel fino

Modo Normal/modo Papel fino

Los tamaños de originales que se pueden detectar son los siguientes.

  • Tamaño de alimentación de original: ancho de 128 mm a 297 mm, largo de 139,7 mm a 431,8 mm / ancho de 5,04" a 11,69", largo de 5,5" a 17"

  • Tamaños del original que se pueden detectar:
    Área métrica:
    A3 , B4 , A4 /, B5 /, A5 /, B6 , A6 , 11 17 , 8,5 11 /, 8 13
    Área en pulgadas:
    A3 , B4 , A4 /, B5 /, 11 17 , 8,5 14 , 8,5 11 /, 5,5 8,5 /

  • Tamaño del original detectable (cuando se usan tamaños K*): se pueden detectar los tamaños del original siguientes cuando [Tamaño K] está configurado como [ACTIVADO].
    *: es posible habilitar el uso de tamaños K en la Configuración del administrador incluida en la pantalla [UTILIDAD]. Para obtener más información, consulte Conf. de administrador.
    A3 , A4 /, A5 /, A6 , 8K , 16K /

  • Peso del original: modo Normal de 50 g/m2 a 210 g/m2 / de 14 lb Bond a 57 lb Bond (ambos de original a 1 cara y original a 2 caras), modo Papel fino de 35 g/m2 a 49 g/m2 / de 10 lb Bond a 13 lb Bond (solo original a 2 caras)

  • Capacidad del alimentador de documentos: 150 hojas (papel de 80 g/m2 / 21 lb Bond)

  1. Coloque el original en orden.

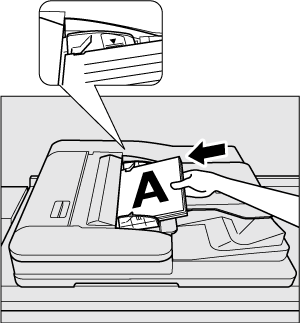

  2. Coloque el original HACIA ARRIBA (con la página uno HACIA ARRIBA).

    Coloque el original en la misma dirección que el icono de dirección de originales que se muestra en la pantalla [COPIA].

    • No sobrepase la capacidad del alimentador de documentos ni sobrepase el límite indicado en las guías del original; de lo contrario, podrían producirse atascos o se podría dañar el original o la máquina.

    • Coloque los originales en la dirección correcta; de lo contrario, el resultado de la copia puede no ser satisfactorio, en especial cuando se utiliza el modo de 2 caras, Grapado, Grapado y plegado, Plegado múltiple por la mitad o Folleto.

    • No coloque originales encuadernados, por ejemplo, con grapas o clips. De lo contrario, los originales podrían ensuciarse o sufrir daños.

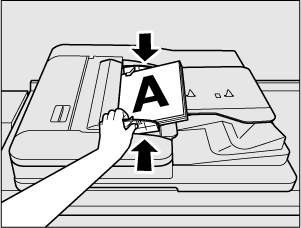

  3. Ajuste las guías del original al original.

    • Una vez cerrado, no abra el ADF; de lo contrario, las condiciones de copia seleccionadas se podrían cambiar de manera automática.

    • Compruebe que la dirección de encuadernación de las copias se haya especificado correctamente al realizar copias a 2 caras.

    • Compruebe la dirección de encuadernación del original al copiar originales a 2 caras.

Modo Mixto (Mis.anc./Anc.dis.)

En el modo Mixto, es posible escanear originales de varios tamaños automáticamente hoja por hoja desde el ancho del ADF.

  • Tamaño del original que se puede detectar: Los tipos de combinaciones de tamaño quedan determinados por la guía del original.

  • Área métrica:
    Ancho para A3 , A4 : A3 , B4 , A4 /, B5
    Ancho para 11 17 , 8,5 11 : 11 17 , 8,5 11 /
    Ancho para B4 , B5 : B4 , A4 , B5 /, A5
    Ancho para A4 , A5 : A4 , B5 , A5
    Ancho para B5 : B5 , A5
    Ancho para A5 : A5 , B6
    Ancho para B6 : B6

    Área en pulgadas:
    Ancho para A3 , A4 : A3 , B4 , A4 , B5
    Ancho para 11 17 , 8,5 11 : 11 17 , 8,5 14 , 8,5 11 /
    Ancho para B4 , B5 : B4 , A4 , B5 /
    Ancho para 8,5 14 , 8,5 11 , 5,5 8,5 : 8,5 14 , 8,5 11 , 5,5 8,5
    Ancho para B5 : B5
    Ancho para 5,5 8,5 : 5,5 8,5

  • Tamaño del original detectable (cuando se usan tamaños K*): se pueden detectar los tamaños del original siguientes cuando [Tamaño K] está configurado como [ACTIVADO].
    *: es posible habilitar el uso de tamaños K en la Configuración del administrador incluida en la pantalla [UTILIDAD]. Para obtener más información, consulte Tamaño K: Selección del uso del papel de tamaño K.

  • Ancho para A3 , A4 : A3 , A4 /

    Ancho para 8K , 16K : 8K , 16K /, A4 , A5

    Ancho para A4 , A5 : A4 , A5 /, 16K

    Ancho para 16K : 16K , A5

    Ancho para A5 : A5

  • Peso del original: de 50 g/m2 a 128 g/m2 / de 14 lb Bond a 33 lb Bond (original a 1 cara, original a 2 caras)

  • Capacidad del alimentador de documentos: 150 hojas (papel de 80 g/m2 / 21 lb Bond)

Para obtener más información sobre el ancho de la guía del ADF correspondiente a cada combinación, consulte los siguientes capítulos.

Ancho de guía para A3 , A4 , 11 17 , 8,5 11 :

Ancho de guía para B4 y B5 :

Ancho de guía para A4 , A5 , 8,5 11 , 5,5 8,5 :

  1. Coloque el original en orden.

    Coloque los originales de varios tamaños alineando el borde izquierdo y posterior en el ADF.

    • No sobrepase la capacidad del alimentador de documentos ni sobrepase el límite indicado en las guías del original; de lo contrario, podrían producirse atascos o se podría dañar el original o la máquina.

    • No coloque originales encuadernados, por ejemplo, con grapas o clips. De lo contrario, los originales podrían ensuciarse o sufrir daños.

  2. Coloque el original HACIA ARRIBA (con la página uno HACIA ARRIBA).

    Coloque los originales de tamaños mezclados alineados con la parte trasera izquierda del ADF.

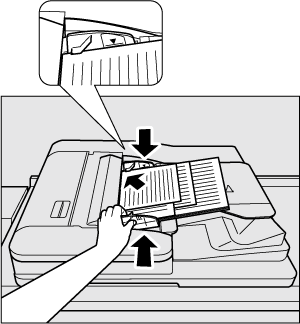

  3. Ajuste las guías del original al original.

    • No abra el ADF después de cerrar el ADF. Las condiciones de copia seleccionadas pueden modificarse de forma automática.

Modo Plegado en Z

En el modo Plegado en Z, los originales plegados en Z pueden detectarse correctamente y escanearse de forma automática hoja por hoja.

  • Los tamaños del original que se pueden detectar, el peso del original y la capacidad del alimentador de documentos son los mismos que para el modo Normal.

  • Alise los pliegues de los originales antes de cargarlos en el ADF. Si los escanea sin alisar los pliegues, puede producirse un atasco de papel o una detección incorrecta del tamaño.

  1. Coloque el original en orden.

  2. Coloque el original HACIA ARRIBA (con la página uno HACIA ARRIBA).

    • No sobrepase la capacidad del alimentador de documentos ni sobrepase el límite indicado en las guías del original; de lo contrario, podrían producirse atascos o se podría dañar el original o la máquina.

    • No coloque originales encuadernados, por ejemplo, con grapas o clips. De lo contrario, los originales podrían ensuciarse o sufrir daños.

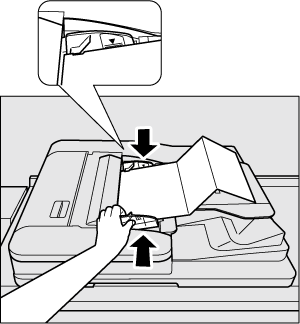

  3. Ajuste las guías del original al original.

    • No abra el ADF después de cerrar el ADF. Las condiciones de copia seleccionadas pueden modificarse de forma automática.
