Reposición de papel en la unidad de gran capacidad LU-411

Para utilizar otro papel que no sea el que está cargado en la bandeja de gran capacidad, cambie la configuración de esa bandeja en [Configuración pap.] desde la pantalla [Máquina] o la pantalla [COPIA].

  1. Abra la puerta superior de la bandeja.

    La plataforma inferior se desplaza hacia abajo de forma automática.

    • Si no está encendida la alimentación del cuerpo principal, la plataforma inferior de la bandeja no desciende. Asegúrese de encender el interruptor de alimentación secundario.

    Si desea cargar papel del mismo tamaño que el que había antes, vaya al paso 4.

    Para cargar un tamaño de papel distinto, vaya al paso 2.

  2. Ajuste la posición de la placa de guía lateral.

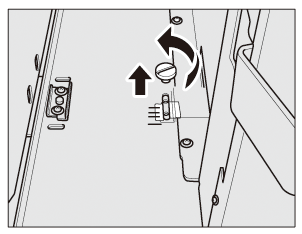

    • Abra la puerta lateral izquierda de la bandeja y gire el mando de fijación de la guía lateral (inferior) hacia la izquierda para quitarlo.

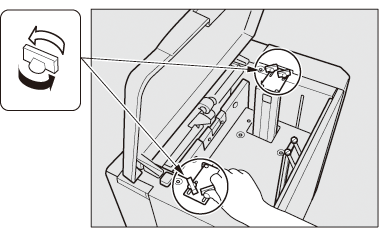

    • Gire los cuatro mandos de fijación de las guías laterales (superior) de la placa de guía lateral hacia la izquierda para aflojarlos.

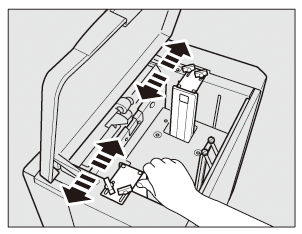

    • Desplace las dos placas guía laterales hasta una posición adecuada según la indicación de tamaño que figura en la parte superior de las placas guía.

    • Gire los mandos de fijación de las guías laterales (superior) (dos unidades en cada caso) de la placa de guía lateral hacia la derecha para fijar las guías.

    • Ajuste el borde del lado frontal de la placa de fijación de la guía lateral según la indicación de tamaño que desea.

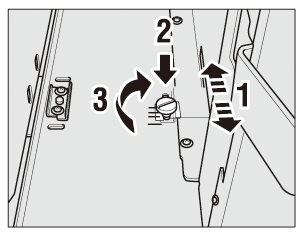

    • Encaje el mando de fijación de la guía lateral (inferior) en el orificio roscado y, a continuación, gire el mando hacia la derecha para enroscarlo.

    • Un orificio roscado que se ha usado anteriormente puede que no sirva para la nueva posición de las guías laterales. En este caso, busque otro orificio roscado en el que se debe instalar el mando.

    • Cierre la puerta lateral izquierda de la bandeja.

  3. Ajuste la posición de la placa de guía posterior.

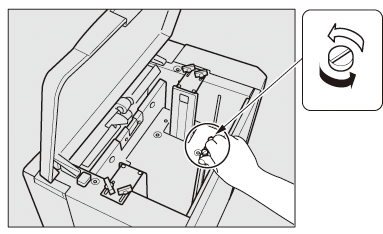

    • Gire los dos mandos de fijación de las guías posteriores de la placa de guía posterior hacia la izquierda para aflojarlos.

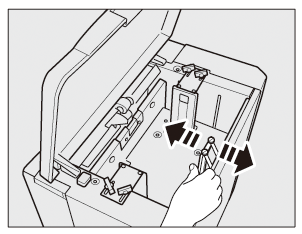

    • Mueva la placa de guía posterior hasta una posición adecuada según la indicación de tamaño que figura en la placa inferior de la bandeja.

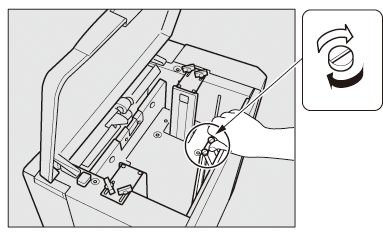

    • Gire los dos mandos de fijación de las guías posteriores de la placa de guía posterior hacia la izquierda para aflojarlos.

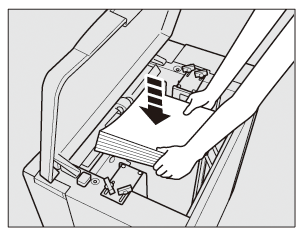

  4. Coloque papel con la cara de impresión hacia arriba.

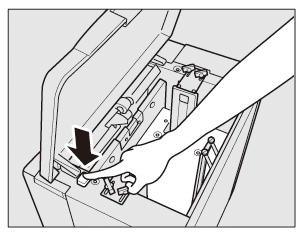

  5. Pulse el botón de descenso de la plataforma inferior.

    • Si no está encendida la alimentación de la unidad principal, el botón de descenso de la plataforma inferior no funcionará. Asegúrese de encender el interruptor de alimentación secundario.

  6. Repita los pasos 4 y 5 hasta que la plataforma inferior de la bandeja ya no baje más.

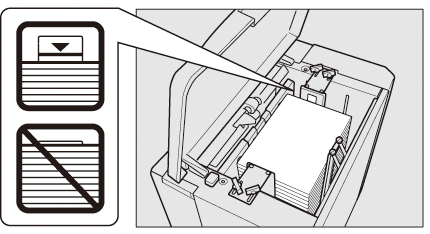

    • Al cargar el papel, no supere el límite de nivel que indica la placa de guías laterales de la bandeja.

    • Asegúrese de que la placa de guía posterior esté bien alineada con el papel cargado. Si el espacio que queda entre la placa de guía posterior y el papel es demasiado ancho o demasiado estrecho, podrían producirse atascos de papel o averías en la máquina.

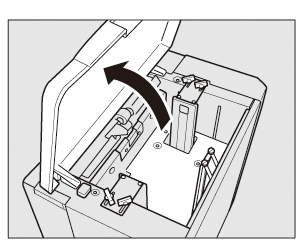

  7. Cierre la puerta superior de la bandeja.

    El indicador de nivel de papel en la bandeja cambia de "  " a "  " en la pantalla [Máquina] y la pantalla [COPIA].
