Folleto: Ajuste del espaciado de las grapas
Puede ajustar el espaciado de las grapas.
Como ejemplo, a continuación se muestra cómo ajustar el espaciado de las grapas para aumentar el ancho de grapado finalizado en 4 mm.
• Significado y finalidad del ajuste de la posición de espaciado de las grapas

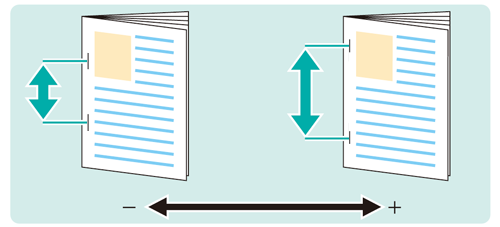

Cuando la separación de las grapas del grapado en el lomo es demasiado ancha o demasiado estrecha, esta función permite ajustar el espaciado especificando el valor deseado.
Los valores negativos reducen el espaciado de las grapas.
Los valores positivos aumentan el espaciado de las grapas.
• Cuándo se debe realizar
Cuando el espaciado de las grapas del grapado en el lomo es demasiado ancho o demasiado estrecho
• Entorno previsto
Controlador de imagen | Controlador de imágenes integrado |
Unidad de acabado instalada | Unidad de acabado FS-532 instalada con la grapadora en el lomo SD-510 |
* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

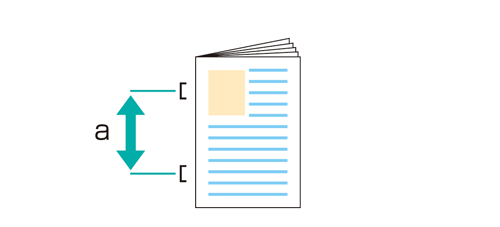

Compruebe el ancho de grapado actual 'a' usando una regla.
Las posiciones estándar para el ancho de grapado están predefinidas para cada tamaño de papel.
Para [A3] horizontal, el ancho de grapado es de 148,5 mm (longitud vertical de 297 mm dividido entre 2).
En el panel táctil de la unidad principal, pulse [Ajuste] en la pantalla [Máquina].
Pulse [Ajuste unidad de acabado] en la pantalla [Menú Ajuste].
Pulse [Aj. unidad acabado grapas] en el menú [Ajuste unidad de acabado].
Pulse [Aj. u/acabado con grap (pleg)] en el menú [Aj. unidad acabado grapas].

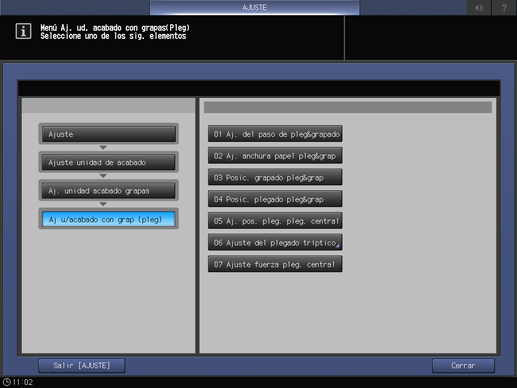

Pulse [Aj. del paso de pleg&grapado] en el menú [Aj u/acabado con grap (pleg)].

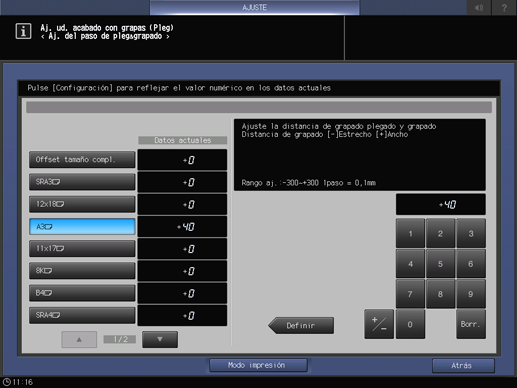

Pulse el tamaño del papel para ajustarlo. Introduzca el valor de ajuste y pulse [Definir].
Ejemplo: aumente el espaciado de las grapas en 4 para [A3] horizontal.
Elemento
Configuración
[A3] Horizontal
+4 mm (+40)
Pulse [4], [0] y [Definir] para introducir el valor [+40]. De este modo, se amplía el espaciado de las grapas en 4 mm.
Utilice el teclado de la pantalla para introducir el valor.
Use [+/-] para especificar un valor positivo o negativo.
Los incrementos de valor son de 0,1 mm. (1 = 0,1 mm)
Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para [Offset tamaño compl.].
Al pulsar [Modo impresión], se cambia al modo de impresión para poder imprimir el original.
Vuelva a imprimir el original y compruebe la posición de la grapa.
Repita los pasos anteriores hasta obtener las posiciones de grapado deseadas.
