Plegado: Ajustar las posiciones de plegado tríptico
Permite ajustar las posiciones de plegado en el modo de plegado triple múltiple.
Como ejemplo, en esta sección se explica cómo ajustar la posición de plegado para reducir el Pliegue 1 en 1 mm.
■ Significado y finalidad del ajuste de posición plegado triple
Esta función permite ajustar las posiciones de plegado para plegado triple múltiple especificando los valores que desea para el Pliegue 1 y el Pliegue 2.

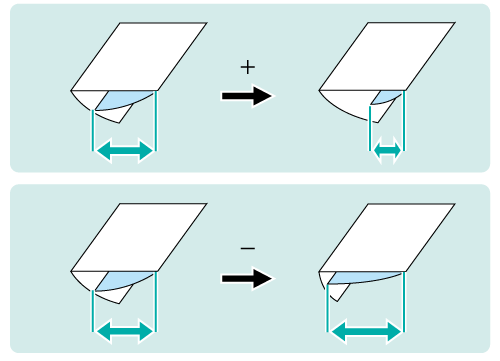

En el caso de Pliegue 1
Los valores negativos aumentan la anchura de plegado.
Los valores positivos reducen la anchura de plegado.

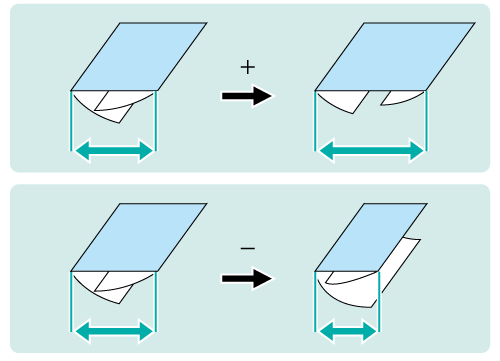

En el caso de Pliegue 2
Los valores negativos reducen la anchura de plegado.
Los valores positivos aumentan la anchura de plegado.
Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1. La posición de Plegado 1 se calcula desde el borde del papel, mientras que la de Plegado 2 se calcula desde la posición de Plegado 1. Por consiguiente, la medición 'b' en el Paso 1 está sujeta a la modificación en la posición de plegado.
El plegado triple tiene dos pliegues, Pliegue 1 (primer pliegue) y Pliegue 2 (segundo pliegue) (consulte la figura del Paso 1). Es posible ajustar la posición de cada pliegue.
• Cuándo se debe realizar
Cuando la posición de un pliegue para plegado triple múltiple está desalineada
• Entorno previsto
Controlador de imagen | Controlador de imágenes integrado |
Unidad de acabado instalada | Grapadora en el lomo SD-510 + unidad de acabado FS-532 |
* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.
Mida la desalineación de la posición de plegado con una regla.

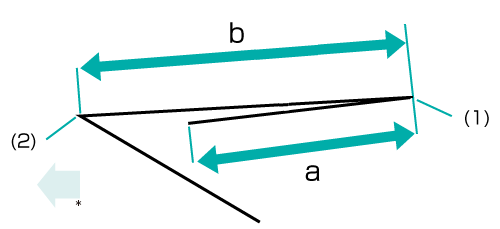

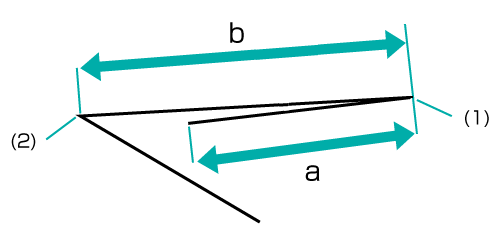

Compruebe 'a' y 'b' en la figura siguiente.
Esta sección explica un ejemplo que reduce el ancho 'a' en 1 mm.
(1) Pliegue 1 / (2) Pliegue 2
* indica la dirección de salida.
En el panel táctil de la unidad principal, pulse [Ajuste] en la pantalla [Máquina].
Pulse [Ajuste unidad de acabado] en la pantalla [Menú Ajuste].
Pulse [Aj. unidad acabado grapas] en el menú [Ajuste unidad de acabado].

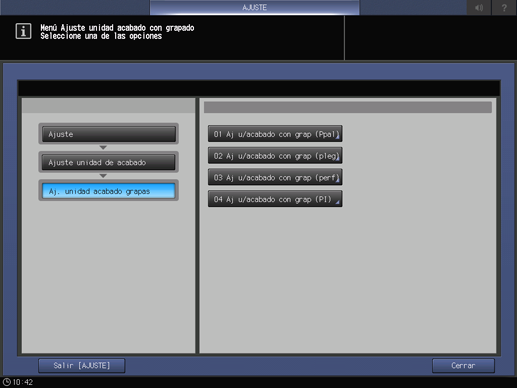

Pulse [Aj. u/acabado con grap (pleg)] en el menú [Aj. unidad acabado grapas].

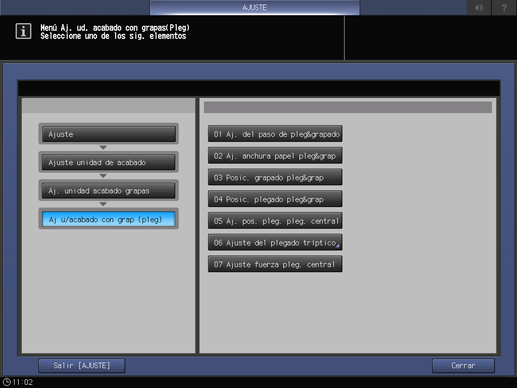

Pulse [Ajuste del plegado tríptico] en el menú [Aj u/acabado con grap (pleg)].
Pulse [Ajuste pos. pleg. tríptico] en le menú [Ajuste del plegado tríptico].

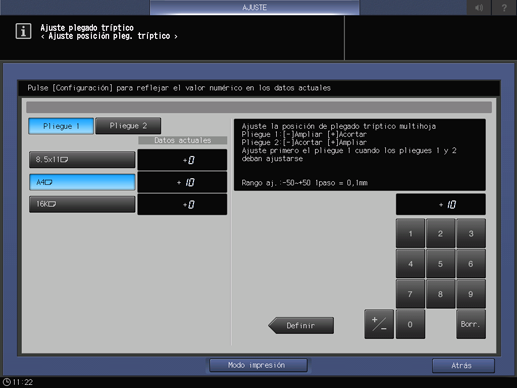

Seleccione el tamaño de papel y pulse [Pliegue 1] o [Pliegue 2]. Introduzca el valor de ajuste y pulse [Definir].
Ejemplo: Reducir el ancho del Pliegue 1 para [A4] (horizontal) en 1 mm.
Elemento
Configuración
[A4] (Horizontal) - [Pliegue 1]
Reducción del ancho del Pliegue 1 en 1 mm (+10)
Pulse [1] y [0] para visualizar [+10] y, a continuación, pulse [Definir]. El valor de entrada cambia a [+10] y el tamaño del Pliegue 1 ('a' en la figura del paso 1) se reduce 1 mm.
Utilice el teclado de la pantalla para introducir el valor.
Use [+/-] para especificar un valor positivo o negativo. En Pliegue 1, [+] se utiliza para reducir el ancho, y [-] para aumentar el ancho. En Pliegue 2, [+] se utiliza para aumentar el ancho, y [-] para reducir el ancho.
Los incrementos de valor son de 0,1 mm. (1 = 0,1 mm)
Al pulsar [Modo impresión], se cambia al modo de impresión para poder imprimir el original.
Vuelva a imprimir el original con plegado triple interior y compruebe las posiciones de plegado.
Repita los pasos anteriores hasta obtener las posiciones de plegado deseadas.
