Pantalla [Máquina]

La pantalla [Máquina] permite visualizar diferentes tipos de información sobre la máquina y modificar ajustes.

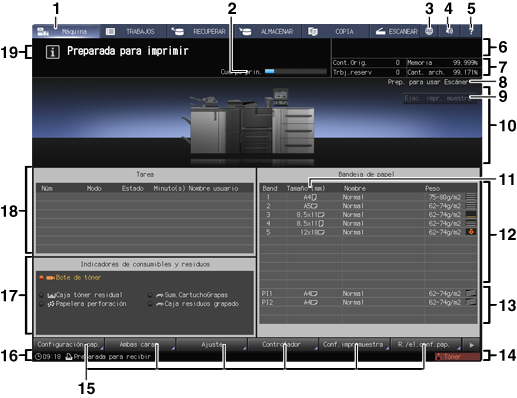

Componentes de la pantalla [Máquina]

En esta sección, se describe la pantalla [Máquina] que se va a mostrar en la máquina equipada con las opciones que se describen a continuación.

La pantalla muestra Unidad de plegado en Z ZU-608 y Unidad de acabado FS-532 como opciones de salida.

N.º

Nombre

Descripción

1

Pestaña [Máquina]

Se muestra la pantalla [Máquina].

2

Barra de estado de calentamiento de la máquina

Indica el estado de calentamiento mientras la máquina se está calentando. Cuando se completa la operación de calentamiento, la barra de estado desaparece.

3

Explorador web

Se muestra la pantalla correspondiente a la URL especificada en el explorador web.

4

Info.sonido/voz Activ./Desact.

Activa o desactiva todos los sonidos o voces de información.

5

Ayuda

Muestra el mensaje de ayuda que ofrece información sobre la pantalla mostrada en ese momento. En función de la pantalla,  puede estar sombreado y no es posible mostrar ningún mensaje de ayuda.

Cuando se pulsa en la pantalla [Máquina], se muestran las instrucciones para sustituir el tóner, sustituir la caja de tóner residual, añadir grapas, eliminar los restos de perforación y grapado y cargar papel.

6

Indicador de información de salida

Visualiza el contador de impresión, el contador de juegos y el número de la tarea actual durante la impresión.

7

Indicador de información de gestión de la máquina

Visualiza el número de tarea reservada, la cantidad de memoria restante, el contador de originales y la cantidad en el sistema de archivos.

8

Mensaje del escáner

Muestra el estado del escaneado del original del alimentador automático reversible de documentos (ADF)/cristal de originales.

9

[Ejec. impr. muestra]

Realiza una impresión de muestra durante un trabajo de impresión.

Normalmente, la Impresión de muestra imprime una hoja, pero también puede imprimir un juego. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

10

Pantalla de configuración de la máquina

Muestra la configuración del cuerpo principal y las opciones.

11

[Tamaño (mm)] / [Tamaño (pulgadas)]

Los tamaños se muestran en milímetros por defecto. Puede cambiarse entre milímetros y pulgadas desde la pantalla [UTILIDAD]. Para obtener más información, consulte Configuración unidad: Selección de la unidad para los valores.

12

Indicador de información de bandejas
(bandejas 1 a 5)

Visualiza el tamaño de papel, su orientación, nombre y peso, y la cantidad de papel que hay en la bandeja.

13

Indicador de información de bandeja (bandeja superior y bandeja inferior de la unidad de inserción posterior)

Si está instalada la unidad de inserción posterior PI-502, proporciona información sobre el tamaño del papel y la cantidad de papel en la bandeja superior y la bandeja inferior de la unidad de inserción posterior.

14

Indicador de estado de la máquina/derecha

Muestra [Memoria USB], [Tóner], [LlamadaMP], [Limp. ADF], [Tamb./Rev.], [Seguridad], [Err. del módem], [Banda de fusión], [Residual] y [Ctr.t.osc.]. Es posible mostrar hasta cuatro indicadores en tamaño grande. Cuando se muestran 5 o más indicadores, los indicadores 5.º y sucesivos se sustituyen por iconos pequeños sin texto. Se puede mostrar un máximo de 7 elementos en total, 3 iconos de tamaño normal y 4 iconos de tamaño pequeño.

15

Área de visualización de teclas de función de la máquina

Registrar/borrar configuración de papel: pulsar para registrar o borrar una configuración de papel.

Conf. Impresión de muestra: pulsar para configurar la impresión de muestra.

Controlador: configura el controlador.

Ajuste: ajusta la unidad principal y los equipos opcionales.

Ambas caras: realiza ajustes para imágenes impresas en la parte frontal y trasera del papel cargado en cada bandeja (de bandeja 1 a bandeja 5, bandeja manual), así como del bucle de registro, el ajuste de tabla y el ajuste de hueco.

Conf. papel: pulsar para configurar las condiciones del papel para cada bandeja de Bandejas principales, Unidad de alimentación de papel PF-709, Bandeja de entrada manual múltiple MB-507, Unidad de gran capacidad LU-411, Unidad de gran capacidad LU-412 y bandeja superior/bandeja inferior de Unidad de inserción posterior PI-502.

16

Indicador de estado de la máquina/izquierda

Muestra la hora actual o el estado del controlador de imagen.

17

Área de indicadores de consumibles y residuos

Visualiza el estado actual del suministro de tóner. Además, notifica mediante un indicador rojo cuándo es necesario suministrar grapas a la grapadora opcional o cuándo la caja de tóner residual/residuos de taladro está llena.

Se puede contar el número de cambios del bote de tóner. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

18

Área de visualización de tareas

Presenta el estado actual de los trabajos que ejecutarán en la máquina. Cuando hay algún trabajo no finalizado, se muestra la tecla [Histor. incomp.].

19

Área de mensajes

Muestra mensajes relativos al estado de la máquina u operación requerida actualmente.

Ajustes en la pantalla [Máquina]

Las siguientes teclas están disponibles en la parte inferior de la pantalla [Máquina]: [Configuración papel], [Ambas caras], [Ajuste], [Controlador], [Conf. Impresión de muestra] y [Reg./elim.conf.papel].

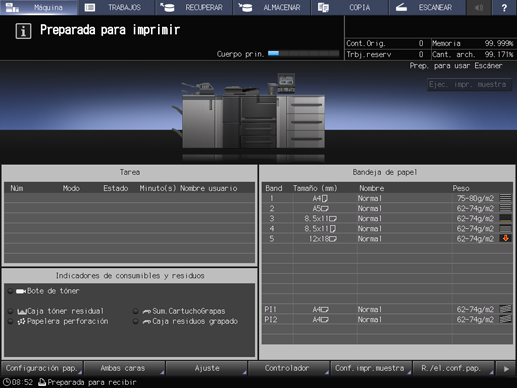

La pantalla mostrada más abajo corresponde a la pantalla [Máquina] de la máquina equipada con unidad de alimentación de papel PF-709, unidad de plegado en Z ZU-608, unidad de acabado FS-532, grapadora en el lomo SD-510 y unidad de inserción posterior PI-502.
