Escaneado del gráfico de balance de densidad para ajustar automáticamente el balance de densidad

Imprima el gráfico de balance de densidad de la máquina para realizar la colorimetría por medio de la función de escaneado.

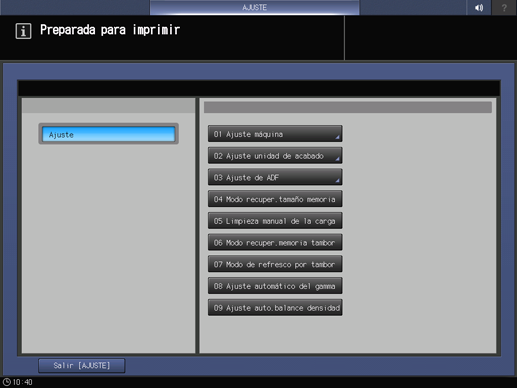

  1. Pulse [Ajuste] en la pantalla [Máquina] para abrir la pantalla [Menú Ajuste].

  2. Pulse [Ajuste auto. balance densidad].

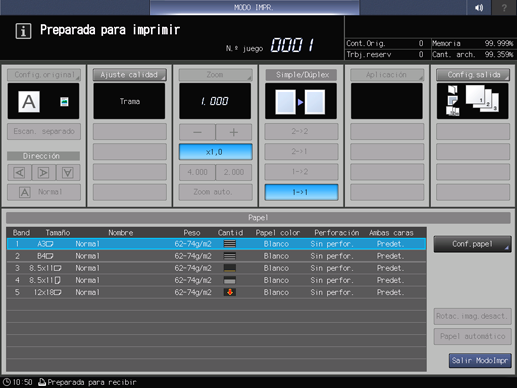

  3. Pulse [Impr. gráfico].

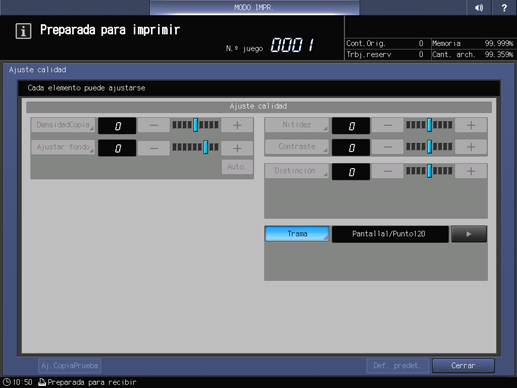

  4. Pulse [Ajuste de calidad].

  5. Pulse [] a la derecha de [Trama] para visualizar la trama deseada.

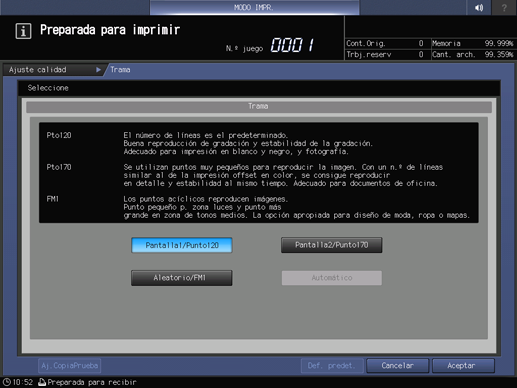

    • Si es necesario, puede pulsar [Trama] para visualizar la pantalla [Trama] y seleccionar cualquier trama. Seleccione una trama y, a continuación, pulse [Aceptar].

    • Pulse [Cerrar] en la pantalla [Ajuste calidad].

  6. Seleccione el tamaño de papel para el gráfico.

    • Cargue papel de A3 , 11 17 , 12 18 , 13 19 o SRA3 en una bandeja y, continuación, seleccione el botón de esa bandeja.

  7. Pulse Inicio en el panel de control.

    Se imprime un gráfico de prueba y se muestra la pantalla [Ajuste automático balance densidad].

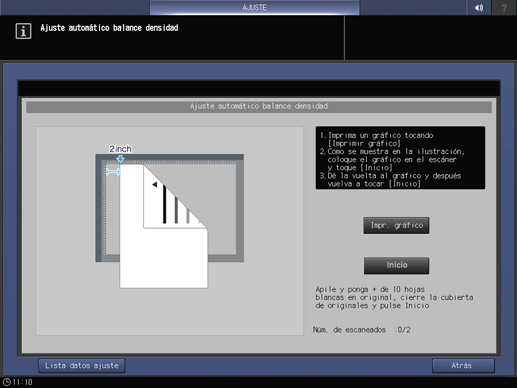

  8. Cargue el gráfico de prueba impreso en el cristal de originales tal como se muestra en el ejemplo de la pantalla.

    • Gire la marca de la flecha del gráfico de prueba hacia atrás y, a continuación, coloque el lado impreso hacia abajo.

    • Separe el gráfico de prueba 5 cm (2 pulgadas) de la guía de tamaño vertical y, a continuación, colóquela contra la guía de tamaño horizontal para cargar el gráfico de prueba.

    • Coloque unas 10 hojas de papel de copia blanco encima del gráfico de prueba.

    • Cierre el ADF.

  9. Pulse [Inicio] en la pantalla.

    Se realiza el primer escaneado.

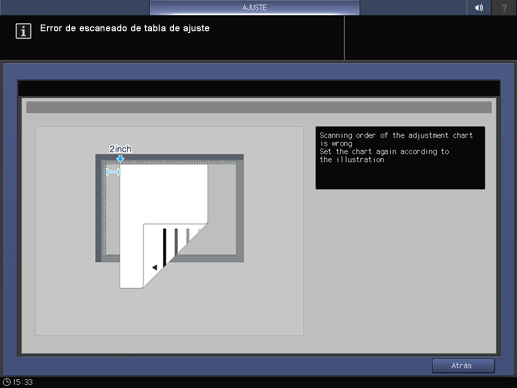

    • Si se detecta algún error, aparece el mensaje de error que se muestra abajo. Consulte el mensaje visualizado para rectificar el error.

  10. Invierta las partes superior e inferior del gráfico de prueba escaneado y, a continuación, cárguelo en el cristal de originales.

    • Gire la marca de la flecha del gráfico de prueba hacia delante y, a continuación, coloque el lado impreso hacia abajo.

    • Separe el gráfico de prueba 5 cm (2 pulgadas) de la guía de tamaño vertical y, a continuación, colóquela contra la guía de tamaño horizontal para cargar el gráfico de prueba.

    • Coloque unas 10 hojas de papel de copia blanco encima del gráfico de prueba.

    • Cierre el ADF.

  11. Pulse [Inicio] en la pantalla.

    Se realiza el segundo escaneado, y se registra el valor de ajuste del balance de densidad.

  12. Cuando el ajuste se ha completado de forma normal, el valor de ajuste se registra automáticamente y aparece la pantalla que se muestra abajo. Seleccione si se imprime la tabla de ajuste con fines de confirmación.

    • El valor de ajuste se registra de acuerdo con las condiciones siguientes.
      Cuando queda algún registro libre:
      El valor de ajuste se registra como el número más bajo no utilizado.
      Cuando no queda ningún registro libre:
      El valor de ajuste se sobrescribe con el valor que cumpla las condiciones siguientes.
      Si hay varios valores que cumplen las condiciones, se sobrescriben preferentemente respecto a la condición de un número bajo.
      (1) El valor de ajuste de la misma trama, mismo tipo de papel, mismo peso y fecha anterior
      (2) El valor de ajuste de la misma trama, mismo tipo de papel y fecha anterior
      (3) El valor de ajuste de la misma trama y fecha anterior
      (4) El valor de ajuste de la fecha más antigua
      No obstante, si el valor de ajuste que se va a sobrescribir está registrado como una trama única, no se sobrescribe, y se registra como el valor de ajuste de la fecha más antigua de otra trama.

    • Si está seleccionada la opción [Sí], se muestra la pantalla de salida y puede imprimir un gráfico de prueba.
      Una vez impreso el gráfico de prueba, pulse [Salir ModoImpr] para volver a la pantalla [Ajuste automático balance densidad].

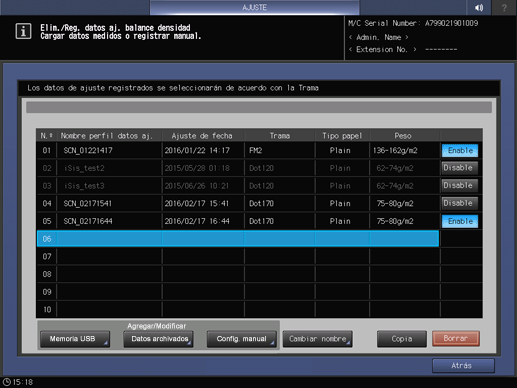

    • Si está seleccionada la opción [No], aparece la pantalla de registro del valor de ajuste que se muestra abajo.
      Pulse [Atrás] para volver a la pantalla [Ajuste auto. balance densidad].

  13. Pulse [Atrás] para volver a la pantalla [Menú Ajuste].
