Ajuste posición vertical(CD): Ajuste de la dirección de profundidad de las posiciones del orificio de perforación

Permite ajustar la desalineación de la posición de perforación con el centro de salida perforada en la unidad de plegado en Z ZU-608 instalada en la unidad de acabado FS-532.

Objetos de ajuste:
Offset tamaño compl., A3 , B4 , SRA4 , A4 , A4 , B5 , B5 , A5 , 11 17 , 8,5 14 , 8,5 11 , 8,5 11 , 5,5 8,5 , 5,5 8,5 , 8 13 , 8K , 16K , 16K , 9 11

  • Si se especifica un valor numérico para [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para [Offset tamaño compl.].

  1. Pulse [Ajuste] en la pantalla [Máquina] para abrir la pantalla [Menú Ajuste].

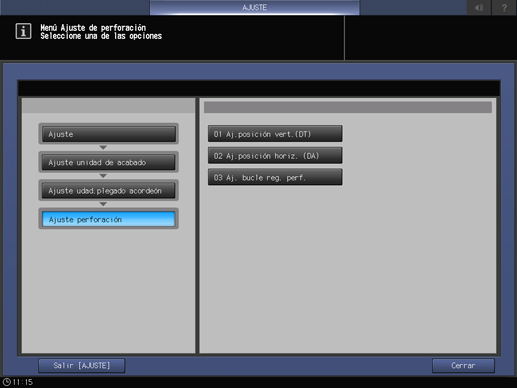

  2. Pulse [Ajuste unidad de acabado], [Ajuste udad.plegado acordeón], [Ajuste perforación] y [Aj.posición vert.(DT)] de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando [ ] o [ ]

  4. Pulse [Modo impresión].

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

    • Con [Configuración de salida], se selecciona automáticamente [Perforación].

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

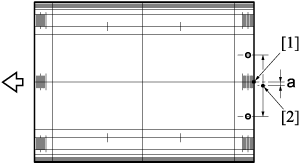

  7. Mida la diferencia (a) entre la línea central del papel impreso y la posición central de los orificios de perforación.

    Tolerancia: a = 0 mm ± 2 mm

    [1] Centro del papel, [2] Centro del orificio de perforación

  8. Pulse [Salir ModoImpr] para volver a la pantalla [Ajuste posición vertical(CD)].

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    • Valores permitidos: de -50 ([Adelante]) a +50 ([Atrás]) (1 paso = 0,1 mm)

    • Pulse [+/-] para especificar si el valor es positivo o negativo.

  10. Pulse [Definir] para modificar el ajuste con los datos actuales.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse [Atrás].

    La pantalla vuelve a la pantalla [Menú Ajuste de perforación].
