Aj. pos. plegado en Z: Ajuste de las posiciones de plegado en el modo Plegado en Z

Permite ajustar la posición del plegado en Z de la salida en la unidad de plegado en Z ZU-608 instalada en la unidad de acabado FS-532.

Objetos de ajuste: Offset tamaño compl., A3 , B4 , 11 17 , 8,5 14 , 8K

  • Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1. La posición de Pliegue 1 se calcula desde el borde del papel, mientras que la de Pliegue 2 se calcula desde la posición de Pliegue 1. Por lo tanto, la medición (b) en el paso 7 está sujeta al cambio en cualquiera de las posiciones de plegado.

  • Si se especifica un valor numérico para [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para [Offset tamaño compl.].

  1. Pulse [Ajuste] en la pantalla [Máquina] para abrir la pantalla [Menú Ajuste].

  2. Pulse [Ajuste unidad de acabado], [Ajuste udad.plegado acordeón] y [Ajuste pos. plegado acordeón] de forma consecutiva.

  3. Seleccione el tamaño que desea ajustar.

  4. Pulse [Modo impresión].

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione esa bandeja.

    • Para [Ajuste de salida], se selecciona automáticamente [Plegado en Z].

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida los largos (a) y (b) del papel impreso.

    [1] Pliegue 1 [2] Pliegue 2

    Tamaño del papel

    a

    b

    A3

    4 +/- 2 mm

    209 mm o menos

    B4

    4 +/- 2 mm

    181 mm o menos

    11 17

    4 +/- 2 mm

    215 mm o menos

    8.5  14

    - (solo plegado doble)

    241,7 mm o menos

    8 K

    4 +/- 2 mm

    194 mm o menos

  8. Si se debe realizar algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla [Ajuste posición plegado en Z].

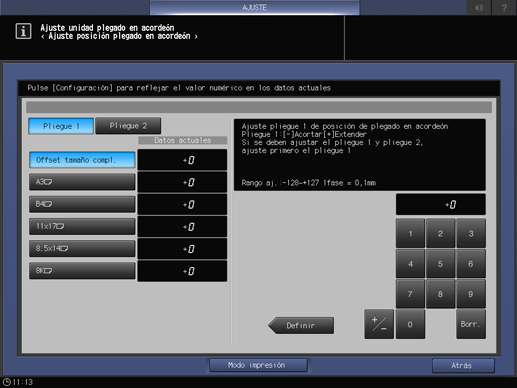

  9. Seleccione [Pliegue 1 ] e introduzca el valor de ajuste con el teclado del panel táctil.

    • Rango de ajuste: de ([Reducir]) -128 a +127 ([Ampliar]) (1 paso = 0,1 mm)

    • Use [+/-] para especificar un valor positivo o negativo.

  10. Pulse [Definir] para introducir los datos actuales como valor de configuración.

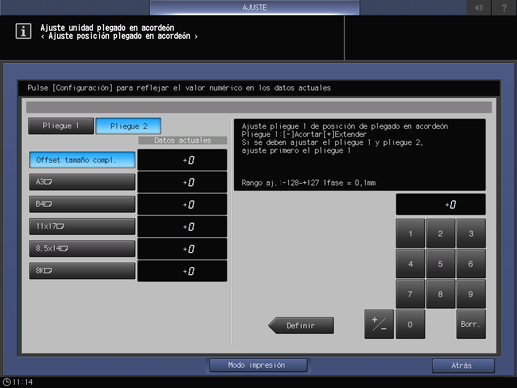

  11. Seleccione [Pliegue 2] y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.

    • Rango de ajuste: de ([Reducir]) -128 a +127 ([Ampliar]) (1 paso = 0,1 mm)

    • Use [+/-] para especificar un valor positivo o negativo.

  12. Pulse [Definir] para introducir los datos actuales como valor de configuración.

  13. Repita los pasos del 4 al 12 hasta obtener el resultado que desea.

  14. Pulse [Atrás].

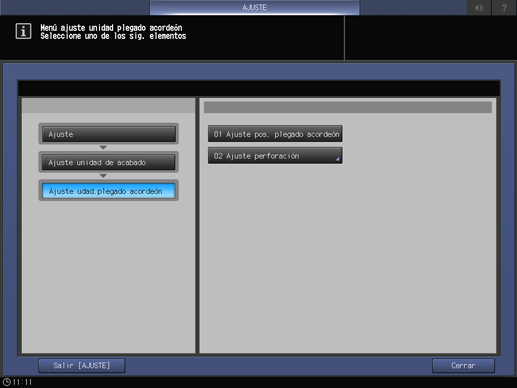

    La pantalla vuelve a la pantalla [Menú Ajuste udad.plegado acordeón].
