Posición de grapado en Plegado y grapado: ajuste de las posiciones de grapado en Plegado y grapado

Permite ajustar la posición de plegado por la mitad y la posición de grapas en la grapadora en el lomo SD‑510 instalada en la unidad de acabado FS‑532.

Objetos de ajuste:
Offset tamaño compl., SRA3 , 12 18 , A3 , 11 17 , 8K , B4 , SRA4 , 8,5 14 , 8,5 11 , B5 , A4 , 16K , 8 13 , personalizado (380 a 488 mm), personalizado (240 a 379 mm)

  • Si se especifica un valor numérico para [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para [Offset tamaño compl.].

  1. Pulse [Ajuste] en la pantalla [Máquina] para abrir la pantalla [Menú Ajuste].

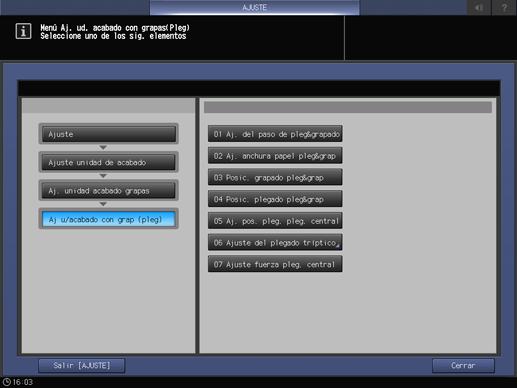

  2. Pulse [Ajuste unidad de acabado], [Aj. unidad acabado grapas], [Aj u/acabado con grap (pleg)] y [Posic. grapado pleg&grap] de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando [ ] o [ ]

  4. Pulse [Modo impresión].

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

    • Para [Configuración de salida], se selecciona automáticamente [Plegado y grapado].

  6. Pulse Inicio en el panel de control.

    Se imprime un patrón de ejemplo de plegado y grapado.

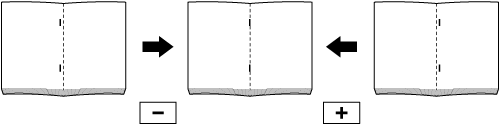

  7. Mida la diferencia (a) entre la posición de plegado central y las grapas.

    Tolerancia: a = ± 1 mm

  8. Pulse [Salir ModoImpr] para volver a la pantalla [Posic. grapado pleg&grap].

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    • Rango de ajuste: de -50 ([Ampliar]) a +50 ([Reducir]) (1 paso = 0,1 mm)

    • Pulse [+/-] para especificar si el valor es positivo o negativo.

  10. Pulse [Definir] para modificar el ajuste con los datos actuales.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse [Atrás].

    La pantalla vuelve a [Menú Ajuste de la unidad de acabado con grapado (Plegado)].
