Perforación: Perforación de orificios para archivado en las copias

La unidad de acabado FS-532 montada con la unidad de plegado en Z ZU-608 ofrece el modo Perforar para perforar orificios para archivado en las copias.

La perforación está disponible en combinación con Perforar y Grapar.

  • Si la unidad de acabado FS-532 se montan con el kit de perforación PK-522, el kit de perforación PK-522 se utiliza para perforar, a menos que se combine con los modos Plegado en Z y Perforar. En este caso, el peso del papel disponible para el perforado es de 60 g/m2 a 300 g/m2 / 17 lb Bond a 81 lb Bond que es el especificado para el kit de perforación PK-522.

  • Cuando se ofrecen varias opciones como número de agujeros de perforación, se puede cambiar el número de agujeros predefinido. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

Original

Salida

[2 perforaciones]

[Izquierda]

[Derecha]

[Superior]

[3 perforaciones]

[Izquierda]

[Derecha]

[Superior]

[4 perforaciones]

[Izquierda]

[Derecha]

[Superior]

Elemento

Descripción

Número de orificios de encuadernación

Área métrica: 2 orificios, 4 orificios
Área en pulgadas: 2 orificios, 3 orificios

Diámetro del orificio

Área métrica
2 orificios/4 orificios: 6,5 mm ± 0,5 mm / 0,26" ± 0,02"
Área en pulgadas
2 orificios/3 orificios: 8 mm ± 0,5 mm / 0,31" ± 0,02"

Separación entre los orificios

Área métrica
2 orificios/4 orificios: 80 mm ± 0,5 mm / 3,15" ± 0,02"
Área en pulgadas
2 orificios: 70 mm ± 0,5 mm / 2,76" ± 0,02"
3 orificios: 108 mm ± 0,5 mm / 4,25" ± 0,02"

Tamaño del papel

A3 , B4 , A4 /, B5 /, A5 /, Foolscap, SRA4 , 11 17 , 8,5  14 , 8,5  11 /, 5,5  8,5 , 9  11

Peso del papel

De 60 g/m2 a 91 g/m2 / de 17 lb Bond a 24 lb Bond

  • Asegúrese de que las guías laterales de la bandeja de origen estén bien alineadas con el papel cargado en la bandeja. De lo contrario, puede que las copias no se perforen en la posición correcta.

  • Si se utilizan las funciones de ATS (cambio automático de bandeja) durante una operación de perforación, los orificios puede que no se perforen en la posición correcta.

  • El modo Perforación no está disponible para tamaños de papel que no sean estándar (Def.tam.búsqueda, Personalizado, Papel ancho, Papel de fichas).

  1. Coloque el original.

  2. Pulse la ficha [COPIA] para mostrar la pantalla [COPIA].

  3. Pulse [Config.salida].

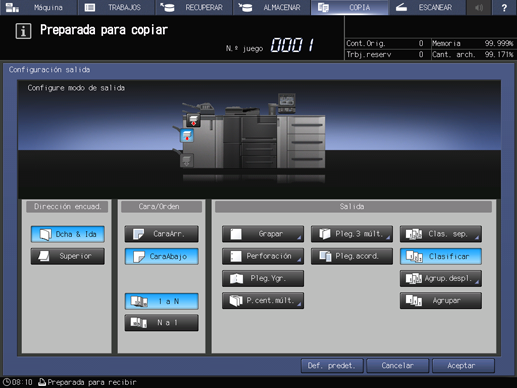

    Aparece la pantalla [Configuración salida].

  4. Pulse [Perforación] en [Salida].

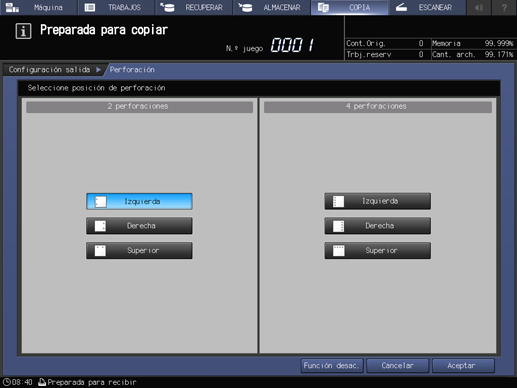

    Aparece la pantalla [Perforación].

  5. Seleccione la posición de perforación deseada.

  6. Pulse [Aceptar].

    • Para recuperar la configuración anterior, pulse [Cancelar].

    • Para desactivar la función manteniendo la configuración actual, pulse [Función desac.].

    Se vuelve a la pantalla [Configuración salida].

  7. Pulse [Aceptar] en la pantalla [Configuración salida].

    Un icono que representa el modo de salida especificado aparecerá en [Config.salida] en la pantalla [COPIA].

    • La bandeja principal va bajando de forma gradual a medida que salen los materiales impresos. NO permita que haya ningún objeto en el lado izquierdo de la unidad de acabado que interfiera con el funcionamiento de la bandeja principal, ya que esto podría dañar la unidad de acabado.
