Creación de un folleto con plegado central

La unidad de acabado FS‑532 con la grapadora en el lomo SD‑510 instalada permite a la máquina plegar un papel y crear un cuadernillo de firma de múltiples páginas, plegado y con dos grapas en el centro (grapado en el lomo), siempre que se utilice en combinación con la opción Folleto.

Original

Salida

[Pleg. Ygr.]

[Plegado múltiple por la mitad]

Elemento

Descripción

Tamaño del papel

A3 , B4 , A4 , 12 18 , 11 17 , 8,5 14 , 8,5 11 ), personalizado (ancho 120 mm a 331 mm, largo 240 mm a 488 mm/ancho 4,72" a 13,03", largo 9,45" a 19,21")

Peso del papel

Tripa: de 50 g/m2 a 216 g/m2 / de 14 lb Bond a 57 lb Bond, Papel de portada: de 50 g/m2 a 300 g/m2 / de 14 lb Bond a 81 lb Bond

Número máx. de hojas

Plegado múltiple por la mitad: 5 hojas (papel 50 g/m2 a 216 g/m2/14 lb Bond a 57 lb Bond), 1 hoja (papel 217 g/m2 a 300 g/m2/58 lb Bond a 81 lb Bond)

Plegado y grapado: 25 hojas (papel de 50 g/m2 a 61 g/m2 / de 14 lb Bond a 17 lb Bond), 20 hojas (papel de 62 g/m2 a 80 g/m2 / de 18 lb Bond a 21 lb Bond),
16 hojas (papel de 81 g/m2 a 91 g/m2 / de 22 lb Bond a 24 lb Bond, 5 hojas (papel de 92 g/m2 a 216 g/m2 / de 25 lb Bond a 57 lb Bond)

Bandeja de salida

Bandeja plegadora

Capacidad de la bandeja

35 juegos (de 1 a 5 hojas plegadas en Plegado múltiple por la mitad)

35 juegos (de 2 a 5 hojas plegadas y grapadas en Plegado y grapado)

25 juegos (de 6 a 10 hojas plegadas y grapadas en Plegado y grapado)

15 juegos (de 11 a 25 hojas plegadas y grapadas en Plegado y grapado)

  • Se selecciona automáticamente [Folleto] en [Aplicación].

  • [Zoom auto.] se ajusta automáticamente. La opción [Pap.autom.] no puede utilizarse de forma combinada.

  • Seleccione el modo de copia [1->2] o [2->2].

  • Abra el asa de entrega de papel de la bandeja plegadora antes de ejecutar una impresión con el modo [Pleg. Ygr.] o el modo [P. cent. múlt.]. Utilice el asa de entrega de papel para extraer las hojas de salida.

  1. Coloque el original.

  2. Pulse la ficha [COPIA] para mostrar la pantalla [COPIA].

  3. Pulse [Config.salida].

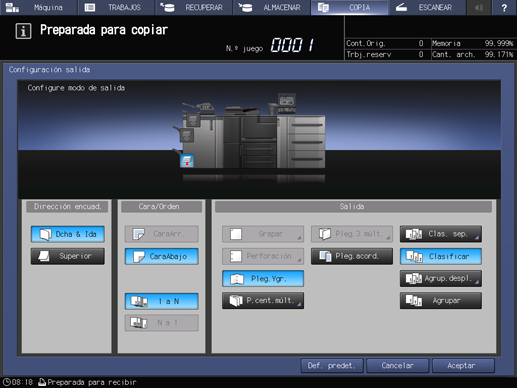

    Aparece la pantalla [Configuración salida].

  4. Seleccione [Pleg. Ygr.] o [P. cent. múlt.] en [Salida].

    La imagen frontal de la máquina que aparece en la pantalla [Configuración salida] muestra que la bandeja plegadora está actualmente seleccionada como bandeja de salida.

  5. Pulse [Aceptar] en la pantalla [Configuración salida].

    Volverá a la pantalla [COPIA].

    Un icono que representa el modo de salida especificado aparecerá en [Config.salida] en la pantalla [COPIA].

  6. Abra la bandeja plegadora con el asa de entrega de papel.
