Измерение точности калибровки и проверка результатов

После выполнения калибровки контроллера необходимо измерить точность калибровки.

По завершении измерения проверьте плотность цветов CMYK, баланс серого и другие параметры для определения необходимости калибровки контроллера.

1. Выполните калибровку контроллера с помощью Color Centro.

   • Подробнее о калибровке контроллера см. Калибровка контроллера (Обычная регулировка (Высокоточная/Регулировка при изменении растра)).

   • В случае использования зарегистрированных или текущих данных калибровки без выполнения калибровки начните с шага 2.

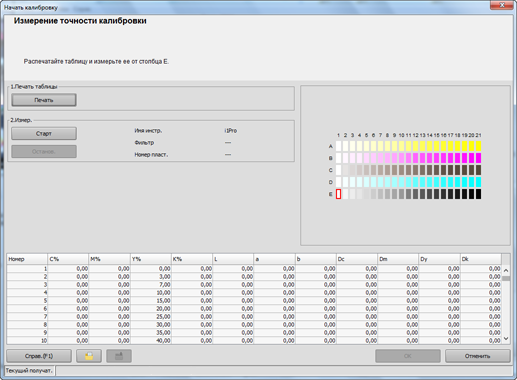

2. В окне [Менеджер калибровки] нажмите [Точность измерения] под [2. Калибровка].



   Отображается окно [Измерение точности калибровки].

3. Нажмите [Печать].

   Распечатайте таблицу цветов для измерения с помощью инструмента.

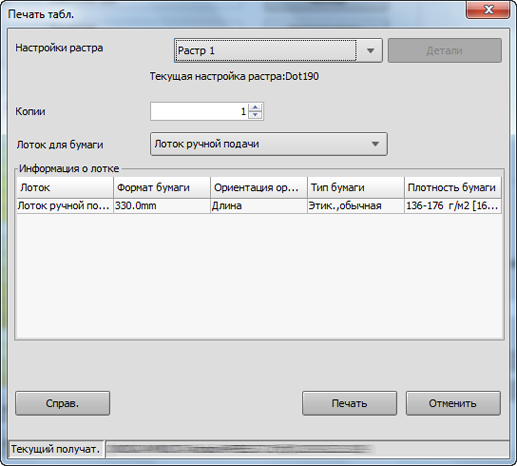

4. В окне [Печать таблицы] задайте [Копии] и [Лоток для бумаги]. В завершение нажмите [Печать].

   Пример:

   Позиция	Настройка
   [Копии]	1
   [Лоток для бумаги]	Обходной лоток



   Тестовая таблица распечатывается. На таблице печатается дата печати, количество комплектов готовых копий и номер.



   • Если электродвигатель перемотки остановлен, см. Подготовка аппарата, и запустите электродвигатель.

5. Вырежьте тестовую таблицу из втулки носителя в рулонном податчике RW-201.

   • О вырезании отпечатанной таблицы см. Вырезание готовых копий и соблюдайте осторожность во избежание получения травмы кистей и пальцев.

6. Подключите прибор к компьютеру и нажмите [Старт].

   Пример: Подключен i1Pro.

   • Предварительно необходимо установить на компьютер драйвер для инструмента. Подробнее см. в руководстве к инструменту.



   Процесс измерения точности калибровки запускается.

7. Выполните измерение таблицы с помощью инструмента.

   Подробнее об операции измерения таблицы см. Калибровка контроллера (Обычная регулировка (Высокоточная/Регулировка при изменении растра)).

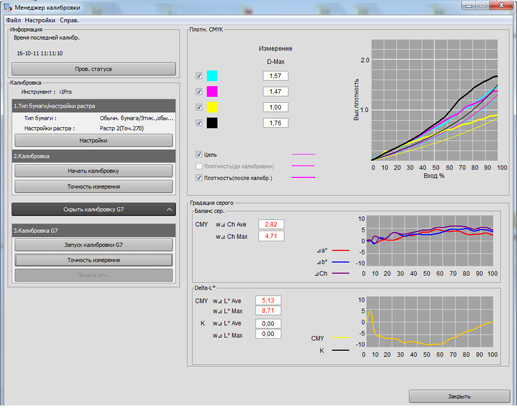

8. Проверьте результаты измерения (плотность цветов CMYK и градация серого) в окне [Менеджер калибровки].

   [Плотность CMYK]:

   Убедитесь, что [D-Max] (максимальная плотность) под [Измерение] находится в допустимом диапазоне. Убедитесь, что [Задан.] и [Плотность (после калибровки)] на графике закрыты.

   [Градация серого]:

   Проверьте воспроизводимость серого на основе значений [Баланс серого], [Delta-L*], [Δa*], [Δb*] и [ΔCh].



   • Проверьте результаты измерения и при необходимости выполните расширенную калибровку контроллера (Выполнение калибровки с помощью функции Калибровка G7).
