Окно [1, Состояние аппарата/2, Настройка аппарата]

1

[Ошибка]

Непрерывно горит красным светом при возникновении ошибки в рулонном податчике RW-101 или рулонном податчике RW-201.

2

[Запрос на сброс экстренной остановки]

Непрерывно горит красным светом при нажатии ЭКСТРЕННАЯ ОСТАНОВКА на панели управления рулонного податчика RW-101 или рулонного податчика RW-201 или при открывании крышки носителя или верхней крышки.

Также непрерывно горит красным светом, если выключатель питания рулонного податчика RW-101 включен.

В обоих случаях нажмите ЭКСТР.СБРОС для выполнения сброса.

3

[Транспортер приостановлен]/[Транспортер работает]

Показывает, работает или остановлен рулонный податчик RW-101 и рулонный податчик RW-201.

4

[Условие начала перемотки не выполнено] / [Условие начала перемотки выполнено]

Если условия для запуска процесса печати в рулонном податчике RW-201 не выполнены, индикатор [Условие начала перемотки не выполнено] загорается красным светом.

5

[Условие начала подачи бумаги не выполнено]/[Условие начала подачи бумаги выполнено]

Если условия для запуска процесса печати в рулонном податчике RW-101 не выполнены, индикатор [Условие начала подачи бумаги не выполнено] загорается красным светом.

6

[Показать данные контроля состояния пуска]

Используется для отображения окна [Статус аппарата] для проверки состояния рулонного податчика RW-101 и рулонного податчика RW-201.

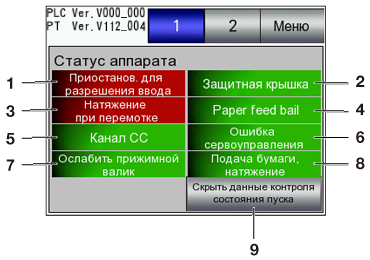

1

[Приостанов. для разрешения ввода]

Непрерывно горит красным светом, если система находится в состоянии экстренной остановки.

2

[Защитная крышка]

Непрерывно горит красным светом, если крышка носителя или верхняя крышка открыта.

3

[Натяжение при перемотке]

Непрерывно горит красным светом, если функция натяжения при перемотке рулонного податчика RW-201 выключена.

Нажмите Э/ДВИГАТЕЛЬ СМАТЫВАНИЯ ВКЛ на рулонном податчике RW-201 для включения функции натяжения при перемотке.

4

[Подача бумаги ограничена]

Непрерывно горит красным светом, если прижимная планка носителя 1 или прижимная планка носителя 2 рулонного податчика RW-101 активизирована.

5

[Канал CC]

Непрерывно горит красным светом при возникновении ошибки связи в рулонном податчике RW-101 или рулонном податчике RW-201.

Обратитесь к представителю сервисной службы.

6

[Ошибка сервоуправления]

Непрерывно горит красным светом при наличии ошибки в серводвигателе.

Обратитесь к представителю сервисной службы.

7

[Ослабить прижимной валик]

Непрерывно горит красным светом, если резиновый валик рулонного податчика RW-101 или рулонного податчика RW-201 отведен от носителя. Откройте переднюю дверцу и подведите резиновый валик к носителю с помощью рычага.

8

[Подача бумаги, натяжение]

Непрерывно горит красным светом, если функция натяжения при подаче бумаги рулонного податчика RW-101 выключена.

В окне [Подача бумаги] нажмите [Натяжение ВЫКЛ] для переключения на [Натяжение ВКЛ] (натяжение при подаче бумаги ВКЛ).

9

[Скрыть данные контроля состояния пуска]

Закройте окно [Статус аппарата] для возвращения в окно [Состояние аппарата].

1

[Обрезка бумаги, включено] / [Обрезка бумаги, отключено]

Используется для включения/выключения датчика обрыва носителя в рулонном податчике RW-201. При обычной эксплуатации должен быть установлен в положение [Обрезка бумаги, включено].

2

[Перематыватель онлайн] / [Перематыватель офлайн]

Используется для переключения рулонного податчика RW-201 и аппарата в онлайн- или офлайн-режим. Для запуска процесса печати аппарат должен находиться в онлайн-режиме.

Кнопка мигает при наличии следующих состояний. Проверьте состояние.

• В состоянии экстренной остановки

• При возникновении ошибки

• При нажатии СТОП на рулонном податчике RW-201

Если окно не переключается при нажатии кнопки, проверьте окно на наличие ошибок.

3

[Разматыватель онлайн] / [Разматыватель офлайн]

Используется для переключения рулонного податчика RW-101 и аппарата в онлайн- или офлайн-режим. Для запуска процесса печати аппарат должен находиться в онлайн-режиме.

Кнопка мигает при наличии следующих состояний. Проверьте состояние.

• В состоянии экстренной остановки

• При возникновении ошибки

• При нажатии СТОП на рулонном податчике RW-101

Если окно не переключается при нажатии кнопки, проверьте окно на наличие ошибок.

4

[Конец рулона, включено] / [Конец рулона, отключено]

Определяет, требуется ли управление механизмом перемещения, если в рулонном податчике RW-101 распознается конец рулона. При обычной эксплуатации должен быть установлен в положение [Конец рулона, включено].

5

[Конец рулона, остановка] / [Конец рулона, предупрежд.]

Определяет, должен ли механизм перемещения автоматически останавливаться или только подавать предупреждающий сигнал, если в рулонном податчике RW-101 распознается конец рулона. Если задано [Конец рулона, предупрежд.], при распознавании конца рулона раздается звуковой сигнал, однако аппарат продолжает работать.

При обычной эксплуатации должен быть установлен в положение [Конец рулона, остановка].

6

[Диаметр рулона, включено] / [Диаметр рулона, отключено]

Определяет, требуется ли контроль механизма перемещения, если диаметр рулона носителя в рулонном податчике RW-201 превышает максимально допустимый диаметр рулона.

При обычной эксплуатации должен быть установлен в положение [Диаметр рулона, включено].

7

[Диаметр рулона, остановка] / [Диаметр рулона, предупрежд.]

Определяет, должен ли механизм перемещения автоматически останавливаться или только подавать предупреждающий сигнал, если диаметр рулона носителя в рулонном податчике RW-201 превышает максимально допустимый диаметр рулона. Если задано [Диаметр рулона, предупрежд.], при распознавании максимально допустимого диаметра рулона раздается звуковой сигнал, однако аппарат продолжает работать.

При обычной эксплуатации должен быть установлен в положение [Диаметр рулона, остановка].
