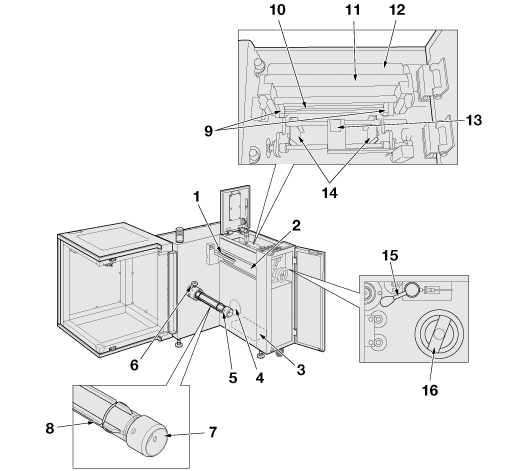

Внутренние компоненты аппарата

1

Датчик обрыва носителя

Используется для рапознавания обрыва носителя. При распознавании обрыва носителя раздается звуковой сигнал и аппарат останавливается.

2

Направляющий валик

Используется для перемещения носителя.

3

Петлевой вентилятор для перемотки

Используется для стабилизации формы петли.

4

Датчик распознавания диаметра намотки рулона

Используется для изменения диаметра носителя. При достижении максимально допустимого диаметра раздается звуковой сигнал. Можно задать, как должен реагировать аппарат при звуковом сигнале.

5

Вал сматывания

Используется для установки втулки носителя и сматывания отпечатанного носителя с контролем заданного натяжения.

6

Фиксирующая ручка

Используется для фиксации направляющей носителя на валу сматывания.

7

Ручка выдвигания/задвигания фиксатора

Поворачивается для поднятия и опускания фиксатора при фиксации или снятии втулки носителя.

8

Фиксатор

Используется для фиксации втулки носителя на валу сматывания.

9

Направляющая носителя

Обеспечивает прямолинейное движение носителя.

10

Зажимная планка

Используется для регулировки натяжения носителя при сматывании.

11

Резиновый валик

Используется для удерживания и перемещения носителя.

12

Тянущий валик

Используется для перемещения носителя.

13

Датчик распознавания петли

Используется для распознавания ошибки в размере петли носителя.

14

Боковая пластина

Обеспечивает прямолинейное движение носителя при сматывании. Ручка перемещения боковых пластин позволяет регулировать расстояние между пластинами.

15

Рычаг

Используется для подведения или отведения резинового валика к/от носителя.

16

Ручка перемещения боовых пластин

Используется для регулировки расстояния между боковыми пластинами.
