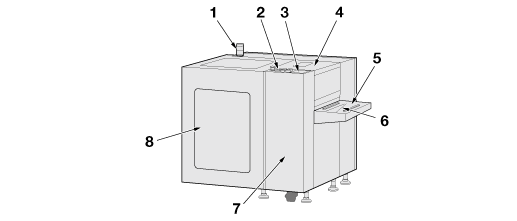

Внешние компоненты аппарата

1

Индикатор состояния

Показывает состояние рулонного податчика RW-101 и рулонного податчика RW-201. Непрерывно горит зеленым светом во время печати и перемещения носителя и красным светом в случае возникновения ошибки. Не горит при остановленном аппарате.

2

Панель управления

Используется для ввода команд управления.

3

Сенсорная панель

Показывает состояние рулонного податчика RW-101 и рулонного податчика RW-201. В случае возникновения ошибки показывает место ошибки.

4

Верхняя крышка

Используется для защиты валиков в рулонном податчике RW-201. При открывании верхней крышки аппарат немедленно останавливается.

5

Рабочий стол

Используется для сращивания и обрезки носителя.

6

Направляющий желоб

Используется для обрезки носителя.

7

Передняя дверца

Открывается для управления рычагом и ручкой перемещения боковых пластин.

8

Крышка носителя

Используется для защиты вала сматывания и носителя. При открывании крышки носителя аппарат немедленно останавливается.
