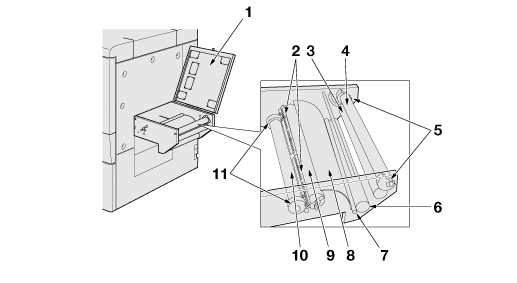

Ведущая секция
№ | Имя | Описание |
|---|---|---|
1 | Верхняя крышка | Используется для защиты ведущей секции. Открывается при необходимости проведения технического обслуживания. |
2 | Защитная крышка | Используется для защиты ограничительного валика. |
3 | Валик натяжения 2 | Используется для изменения положения при регулировке натяжения носителя. |
4 | Валик натяжения 1 | Используется для перемещения носителя. |
5 | Направляющая носителя | Задает положение носителя. |
6 | Валик натяжения 3 | Используется для перемещения носителя. |
7 | Валик натяжения 4 | Используется для изменения положения при регулировке натяжения носителя. |
8 | Направляющая пластина | Используется для стабилизации процесса перемещения изображения. |
9 | Выравнивающий валик | Используется для регулировки натяжения носителя путем переключения между положениями фиксации и вращения. Регулирует положение носителя путем изменения центрирования. |
10 | Ограничительный валик | Используется для перемещения носителя. |
11 | Направляющая ограничительного валика | Задает положение носителя. |
