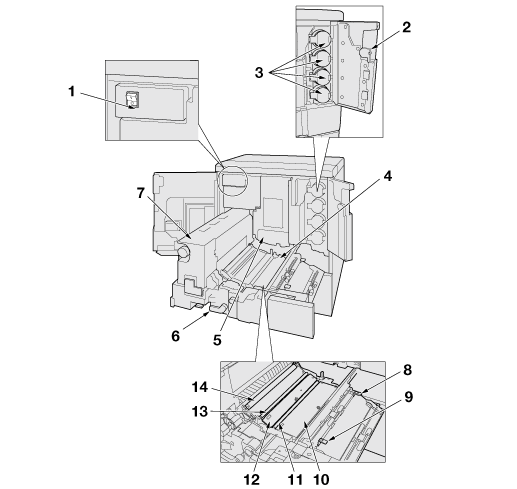

Внутренние компоненты аппарата

1

Главный выключатель питания

Используется только представителем сервисной службы для включения/выключения питания. Никогда не выключайте его, если аппарат работает нормально.

2

Дверца отсека тонера

Открывается вправо для подачи тонера.

3

Крышка тубы с тонером (Y, M, C, K)

Разблокируется и открывается для установки тубы с тонером. Тубы с тонером бывают четырех цветов: желтый (Y), пурпурный (M), голубой (C) и черный (K).

4

Узел фиксации механизма перемещения

Выдвигается для удаления застрявшей бумаги. При использовании рычагов и ручек узла фиксации механизма перемещения соблюдайте указания, которые появляются на экране при застревании бумаги.

5

Узел барабана

Используется для формирования изображения.

6

Рычаг [M1]

Открывается влево для освобождения узла фиксации механизма перемещения и удаления застрявшей бумаги.

7

Узел фиксации

Используется для запекания тонера на бумаге.

8

Пластинчатая пружина (задняя)

Используется для стабилизации процесса перемещения изображения. Также предотвращает налипание клея на секцию перемещения.

9

Пластинчатая пружина (передняя)

Используется для стабилизации процесса перемещения изображения. Также предотвращает налипание клея на секцию перемещения.

10

Крышка [M2]

Открывается для удаления застрявшей бумаги внутри основного блока или очистки.

11

Валик предварительного переноса 1

Используется для перемещения носителя.

12

Крышка [M3]

Открывается для удаления застрявшей бумаги внутри основного блока или очистки.

13

Валик предварительного переноса 2

Используется для перемещения носителя.

14

Вторичный валик переноса

Используется для переноса тонера на носитель.
