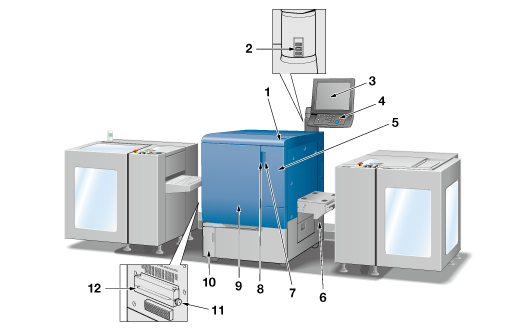

Внешние компоненты аппарата

1

Вспомогательный выключатель питания

Включает/выключает питание аппарата при нажатии.

2

Сервисный порт (USB 2.0, тип A 3)

Используется для подключения таких устройств как внешние носители (накопитель USB, USB-HDD), клавиатура и мышь.

Данный порт предназначен исключительно для подсоединения маломощного оборудования. Оборудование с высоким уровнем мощности требует наличия внешнего источника питания.

3

Сенсорная панель

Используется для отображения окон, например окна АППАРАТ, для выполнения различных настроек и операций аппарата. Также она поддерживает процедуру поиска и устранения неисправностей.

4

Панель управления

Используется для настройки различных функций и операций аппарата.

5

Дверца отсека тонера

Открывается для подачи тонера.

6

Ведущая секция

Используется для заправки носителя в основной блок из рулонного податчика RW-101.

7

Ручка дверцы отсека тонера

Выдвигается вправо для открывания дверцы отсека тонера.

8

Ручка передней дверцы основного блока

Выдвигается влево для открывания передней дверцы основного блока.

9

Передняя дверца

Открывается для удаления застрявшей бумаги или включения/выключения главного выключателя питания.

10

Дверца контейнера для отработанного тонера

Открывается для замены контейнера для отработанного тонера.

11

Ручка подачи бумаги

Поворачивается вправо для перемещения носителя в основной блок к секции вывода.

12

Секция вывода

Используется для вывода носителя из основного блока.

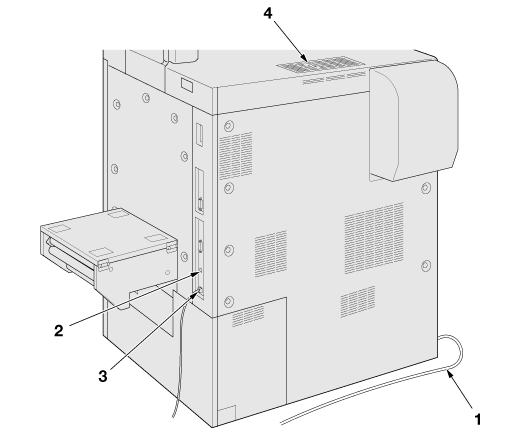

1

Шнур питания

Подает электроэнергию на основной блок.

2

Сервисный порт (USB 2.0, тип B 1)

Используется для работы с принтером, подключенным через USB.

3

Сетевой порт (10Base-T, 100Base-T, 1000Base-T)

Соединяется с кабелем Ethernet для управления аппаратом или использования аппарата в качестве сетевого принтера.

4

Пылеулавливающий фильтр

Используется для задерживания пыли в охлаждающем вентиляторе.
