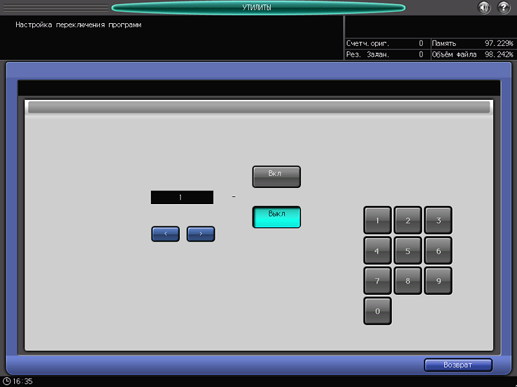

Настройка программируемых переключателей: настройка программируемых переключателей

1

При выборе функции прямой печати PDF следует определить формат бумаги с помощью значения CropBox (обрезанный формат) вместо того, чтобы использовать значение MediaBox (формат носителя), как в обычных ситуациях.

Формат бумаги будет определяться на основе значения CropBox (обрезанный формат) для файла PDF.

2

При использовании команды LPR для группирования нескольких заданий в виде единого задания на печать операция завершается с ошибкой и вывод на печать не производится.

Независимо от настройки подкачки для контроллера задание будет выполняться после получения всех данных (файла). Помните, что эта настройка может замедлить процесс печати.

Важно:

Перед изменением этой настройки убедитесь, что главный выключатель питания выключен, а после изменения снова включите его для сохранения настройки.

[Макс. принимаемый размер файла] для каждого файла составляет 2 Гб. Поэтому изменение этой настройки никак не влияет на другие файлы, большие по размеру.

3

В случае попытки вывода на печать неподдерживаемого сжатого файла TIFF или файла PDL, причина ошибки не указывается.

Страница ошибки печатается при получении задания для неподдерживаемого файла.

Важно:

Чтобы задать настройки вывода для ошибок PostScript, выберите [Контроллер] - [Настр.прямой печати] - [Настройка PS] в окне АППАРАТ.

4

При выводе данных PostScript через сеть, несколько заданий группируются в виде единого задания.

Ctrl-D используется в качестве разделителя заданий, и данные выводятся на печать в виде нескольких заданий.

5

При выводе данных PostScript через интерфейс USB единое задание разделяется на несколько отдельных заданий. Либо вместо этого может быть выведена страница ошибки.

Ctrl-D не используется в качестве разделителя заданий, и данные выводятся на печать в виде единого задания.

6

Вывод файлов, содержащих цветные изображения, сопровождается низким качеством воспроизведения полутонов.

Цветные изображения преобразуются в монохромные полутоновые изображения более эффективно, улучшая качество воспроизведения при выводе на печать. Помните, что эта настройка может замедлить процесс печати.

7

При выводе нескольких заданий в одном сборном файле необходимо определить, должно ли проводиться различие при выводе на печать в виде нескольких заданий с помощью команд PJL JOBNAME и PJL EOJ NAME в качестве разделителей.

Значение настройки:

Выкл: вывод в одном сборном файле без разделения на несколько заданий.

Вкл: вывод в виде нескольких заданий.

8/9

В случае попытки использования функции прямой печати для вывода на печать файла TIFF, созданного путем сканирования оригиналов стандартного формата, или файла TIFF стандартного формата, созданного с помощью специального приложения, аппарат указывает на необходимость выбора произвольного формата бумаги.

Изменение допусков при распознавании формата бумаги позволяет осуществлять вывод на печать файлов TIFF, немного отличающихся по размеру, с использованием стандартного формата бумаги.

Значение настройки:

• 8/9 = Выкл/Выкл: от +0,9 мм до -4,0 мм

• 8/9 = Выкл/Вкл: от +0,9 мм до -10,0 мм

• 8/9 = Выкл/Вкл: от +0,9 мм до -0,9 мм

12

Список заданий на аппарате должен показывать имена файлов, заданные в команде LPR в качестве имен заданий.

Список заданий показывает имена файлов, заданные в команде LPR в качестве имен заданий.

13

В случае попытки установки шрифтов с помощью Утилиты управления шрифтами выдается ошибка тайм-аута.

Ошибки тайм-аута избегаются. Помните, что список шрифтов Утилиты управления шрифтами показывает [HDD] в качестве типов шрифтов для шрифтов RAM.

16

В операционной системе MAC X 10.2 при выводе на печать с использованием команды LPR command (-J) баннер LPR не печатается.

Баннер LPR выводится на печать.

Помните, что баннер выводится на печать также при использовании порта LPR с драйвера принтера.

18

Для данных PPML размер области изображения, определенный аппаратом, иногда отличается от фактического размера.

Фактическая область изображения распознается как размер изображения.

19/20/21/22

Для данных PPML имена папок или файлов обычно записываются в символьной кодировке UTF-8. Однако, имена папок или файлов могут искажаться в зависимости от среды использования или приложения, если данные PPML содержат символьную кодировку, отличную от UTF-8.

Настройка следующих четырех переключателей в комбинации преобразует символьную кодировку в UTF-8 и исправляет искажения символов:

Shift JIS (для японской версии Windows): 19/20/21/22 = Выкл/Выкл/Выкл/Выкл

windows-1252 (для FIGS Windows): 19/20/21/22 = Вкл/Выкл/Выкл/Выкл

x-mswin-936 (для китайской версии Windows): 19/20/21/22 = Вкл/Выкл/Выкл/Выкл

x-windows-949 (для корейской версии Windows): 19/20/21/22 = Вкл/Выкл/Выкл/Выкл

x-MS950-HKSCS (для тайваньской версии Windows): 19/20/21/22 = Вкл/Выкл/Выкл/Выкл

26

Возникает ошибка PostScript [Limitcheck].

Частота возникновений ошибки PostScript [Limitcheck] сокращается.

*Ошибка [Limitcheck] может возникать при печати большого количества заданий или заданий большого размера:

Важно:

Перед изменением этой настройки убедитесь, что вспомогательный выключатель питания выключен, а после изменения снова включите его для сохранения настройки.

29/30

Преобразование цветов в специальном стиле контроллера не может быть выполнено при печати без использования драйвера принтера или функции прямой печати PageScope Direct Print.

В этом случае "Преобразование цветов в специальном стиле контроллера" означает, что настройки преобразования цветов заданы с помощью Color Centro.

Метод преобразования цветов может быть изменен для печати без использования драйвера принтера или функции прямой печати PageScope Direct Print.

Важно:

Перед изменением этой настройки убедитесь, что вспомогательный выключатель питания выключен, а после изменения снова включите его для сохранения настройки.

Значение настройки:

• 29/30 = Выкл/Вкл: вместо метода преобразования цветов в специальном стиле контроллера используется встроенный профиль.

• 29/30 = Вкл/Выкл: используется метод преобразования цветов в специальном стиле контроллера, а встроенный профиль не используется.

• 29/30 = Выкл/Вкл: используется метод преобразования цветов в специальном стиле контроллера и встроенный профиль.

31

Файлы TIFF должны печататься без преобразования цветов без использования встроенного профиля.

Как правило, файл TIFF со встроенным профилем подвергается преобразованию цветов (см. ниже) на основе настройки преобразования цветов в функции прямой печати PageScope Direct Print.

Преобразование цветов установлено на ВЫКЛ:

Для преобразования цветов используется встроенный профиль.

Преобразование цветов не установлено на ВЫКЛ:

Встроенный профиль игнорируется и преобразование цветов выполняется с использованием заданного профиля.

Чтобы вывести на печать файл TIFF без преобразования цветов с игнорированием встроенного профиля, установите преобразование цветов на ВЫКЛ, а эту настройку - на Вкл.

Значение настройки:

Выкл: Использовать встроенный профиль

Вкл: не использовать встроенный профиль

33

При выводе данных PCL в режиме двусторонней печати пустые страницы на обратных сторонах листов игнорируются.

Пустые страницы на обратных сторонах листов также печатаются. Эти пустые страницы не оплачиваются.

34

Если в аппарат загружено большое количество шрифтов PS, процесс печати списка шрифтов PS может занять много времени.

Аппарат может увеличить скорость печати списка шрифтов PS, если не будет выводить образцы загруженных шрифтов, а только указывать имена шрифтов в списке.

38

Баннер всегда выводится при печати через Linux.

Отключите опцию -C команды LPR (генерирование баннера).

Значение настройки:

Выкл: Включить опцию -C

Вкл: отключить опцию -C

41

Если в одной подсети связь осуществляется по протоколам IPv6+IPSec и если компьютер работает без исключения ICMPv6 из IPSec, как это обычно делается, следует также настроить аппарат таким образом, чтобы ICMPv6 не исключался из IPSec.

ICMPv6 не исключается из IPSec.

Важно:

Перед изменением этой настройки убедитесь, что вспомогательный выключатель питания выключен, а после изменения снова включите его для сохранения настройки.

42

Идентификация IEEE802.1X без TTLS не может использоваться в некоторых средах.

В этой настройке установите значение бита, включенное в длину пакета приветствия клиента IEEE802.1X, на "0".

Важно:

После изменения выключите и снова включите вспомогательный выключатель питания для применения настройки.

43

В случае изменения MIB (kmNetHttpdEnable) с ''Отключить'' на ''Включить'' сетевая настройка на панели управления, ''Настройка сервера HTTP'' изменяется на ''Включить'', однако настройка PageScope Web Connection остается без изменений. Задайте, должна ли настройка на панели управления быть синхронизирована с настройкой в PageScope Web Connection.

Значение настройки:

Выкл: Не синхронизировать панель управления и PageScope Web Connection

Вкл: синхронизировать панель управления и PageScope Web Connection

45/46

При печати данных без использования драйвера принтера или функции прямой печати PageScope Direct Print необходимо задать режим цветной печати.

Режим цветной печати может быть задан.

Значение настройки:

• 45/46 = Выкл/Выкл: Авт.цвет

• 45/46 = Выкл/Вкл: Полноцветный

• 45/46 = Вкл/Выкл: Градации серого

• 45/46 = Вкл/Вкл: Авт.цвет

48/49

Печать и/или сохранение должны быть доступны независимо от заданного драйвера принтера.

Следующие настройки задаются в соответствии с необходимостью. Задание, отправленное из драйвера PCL, не сохраняется.

Значение настройки:

• 48/49 = Выкл/Выкл: Выключение

• 48/49 = Выкл/Вкл: Печать

• 48/49 = Вкл/Выкл: Сохранение

• 48/49 = Вкл/Выкл: Печать и сохранение

51

При отправке задания на прямую печать, для выполнения которого требуется бумага большего формата, чем максимальный формат бумаги, поддерживаемый аппаратом, можно отпечатать центральную часть страницы в реальном формате вместо отчета об ошибке.

Значение настройки:

Выкл: Печать страницы ошибки (для PS или PDF)

Печать выполняется в уменьшенном формате. (для TIFF)

Вкл: Печать центральной части в реальном формате

[Ограничения]

*Эта настройка доступна для PS, PDF и TIFF.

*Эта настройка доступна только, если функция "Печать постеров" (раздельный режим и т.д.) отключена.

[Ограничения]

Ограничения на файл PostScript, файл PDF

Если эта настройка выключена и формат бумаги превышает 330 мм 487 мм / 12,99" x 19,17", выводится страница ошибки.

Если режим баннера включен и формат бумаги превышает 330 мм 1200 мм / 12,99" x 47,24", выводится страница ошибки.

Если эта настройка включена и формат бумаги превышает 1600 мм 2100 мм / 62,99" x 82,68", выводится страница ошибки.

Ограничения на файл TFF

Если эта настройка включена и формат бумаги превышает 900 мм 1320 мм / 35,43" x 51,97", возможно смещение изображения.

54

Определенные файлы PS или PDF не могут быть отпечатаны из-за остановки CPSI.

Размер ленты CPSI можно изменить, чтобы избежать остановки CPSI. Изменение размера ленты может вызвать снижение производительности (в зависимости от файла).

Значение настройки:

Выкл: Не изменять размер ленты

Вкл: Изменить размер ленты

*Размером ленты называется единица обработки для обработки задания.

Важно:

После изменения выключите и снова включите вспомогательный выключатель питания для применения настройки.

59

Задайте настройку для возвращения EOT при получении кода EOT "0x04" с использованием протокола RAW.

Значение настройки:

Выкл: Не возвращать EOT

Вкл: Возвращать EOT

61

Печать без полей должна быть доступна с PCL5.

Печать без полей может использоваться с PCL5.

Значение настройки:

Выкл: Не использовать печать без полей

Вкл: Использовать печать без полей

62

При печати изображения, смещенного с использованием функции смещения изображения на оригинале большего формата, чем стандартный, с помощью функции прямой печати PageScope Direct Print (только PDF), ни одна часть изображения не должна быть утрачена.

Изображение может быть смещено с помощью RIP, чтобы избежать утраты любой части изображения.

Значение настройки:

Выкл: Не смещать изображение с помощью RIP

Вкл: Сместить изображение с помощью RIP

[Ограничения]

• Эта настройка доступна для лицевой стороны при использовании PageScope Direct Print, не для обратной.
• Не гарантировано для смешанных оригиналов, финишной и других видов обработки.
• Доступно для прямой печати PDF. Однако, APPE недоступно. CPSI доступно.

64

Используйте эту функцию для печати обрезных меток на монохромной странице только в черном цвете (K), не в гамме CMYK, при печати данных с обрезными метками.

Значение настройки:

Выкл: Печать обрезных меток на монохромной странице в гамме CMYK

Вкл: Печать обрезных меток на монохромной странице в черном цвете (K).

66

При выполнении печати настройки, заданные с помощью драйвера принтера или функции прямой печати PageScope Direct Print, имеют приоритет над настройками, заданными с помощью [Настройка прямой печати] в окне [Контроллер] на аппарате.
Настройки, заданные с помощью [Настройка прямой печати], должны иметь приоритет.

Значение настройки:

Выкл: Задать приоритет настроек в драйвере принтера/PageScope Direct Print

Вкл: Задать приоритет [Настройка прямой печати]*

*[Настройка прямой печати] может быть задана также в "Настройках администратора" в PageScope Web Connection.

70

Необходимо обеспечить возможность определить, должна ли применяться принудительная настройка режима печати (для данных PS) переключателя с номером 48/49 к заданию PCL.

Значение настройки:

Выкл: Не применять к заданию PCL

Вкл: Применять к заданию PCL

[Ограничения]

Сохраненное задание PCL не может использоваться в Job Centro.

73

Необходимо изменить способ обработки задания, отличающегося от настроек бумаги.
Задайте временную остановку и проверку задания или сохранение задания на жестком диске для продолжения печати следующих заданий.

Значение настройки:

Выкл: Временно остановить

Вкл: Не печатать и сохранить на жестком диске

[Ограничения]

• Применение этой функции возможно только, если выбрана обычная печать или печать с подкачкой.

• Только в PageScope Direct Print.

• При печати со страницами баннера при выбранном "Вкл" страницы баннера не печатаются.

74/75

Необходимо изменить способ обработки предела погрешности значений RGB для замещения серого.
Значения RGB могут различаться на изображениях с градациями серого в приложениях Microsoft Office.
В этом случае погрешность должна игнорироваться для выполнения замещения серого. (В противном случае изображения будут обрабатываться как цветные.)
Чтобы решить эту проблему, задайте предел погрешности, в соответствии с которым значения R, G и B будут считаться одинаковыми.

Задайте предел погрешности значений RGB.

Значение настройки:

74/75 = Выкл/Выкл: ±0

74/75 = Вкл/Выкл: ±3

74/75 = Выкл/Вкл: ±5

74/75 = Вкл/Выкл: ±10

79

Необходимо переключить уровень, указывающий недостаточный уровень тонера.
Когда уровень тонера достигает или опускается ниже определенного значения, на дисплее появляется соответствующее предупреждение.

Значение настройки:

Выкл: Отображать предупреждение, если уровень тонера составляет 10 % или меньше

Вкл: Отображать предупреждение, если уровень тонера составляет 30 % или меньше

80

Используйте эту функцию, если требуется функция смещения изображения (только PDF) переключателя с номером 62, для применения к заданиям PS.

Эта настройка позволяет смещать изображение с помощью RIP во избежание возникновения ситуации, когда какая-либо часть изображения будет отпечатана не полностью.

Значение настройки:

Выкл: Не смещать изображение с помощью RIP

Вкл: Сместить изображение с помощью RIP

Важно:

• Переключатель с номером 62 должен быть включен.

• Эта настройка доступна для лицевой стороны при использовании PageScope Direct Print, не для обратной.

• Она может не реализовываться надлежащим образом, если выбрана обработка смешанных оригиналов или финиширование.

84

Аппарат должен поддерживать команду [LPQ -P], используемую в Linux.

Значение настройки:

Выкл: Аппарат никак не реагирует даже при вводе команды [LPQ -P].

Вкл: При вводе команды [LPQ -P] аппарат реагирует как [Готов] или [Не готов] в зависимости от статуса аппарата.

Важно:

Требования для [Готов] и [Не готов]:

• [Готов]: Может выполнять задания

• [Не готов]: Не может восстанавливаться автоматически (в случае возникновения ошибки)

89

Данные настройки цветов драйвера принтера должны быть заданы таким образом, чтобы фон был прозрачным, а не запечатанным белым цветом.

Значение настройки:

Выкл: Заполнить фон белым цветом

Вкл: Не заполнять фон белым цветом, а сделать его прозрачным

91

При использовании замещения серого на объектах с градацией в APPE это затрагивает, кроме выбранного цвета, также соседние цвета.

Использование этой функции позволяет пользователям определять, нужно ли выполнять замещение серого на объектах с градацией или не нужно выполнять замещение серого и сохранить соседние цвета в прежнем виде.

Важно:

Для использования функции APPE требуются комплекты обновления (UK-207).

Значение настройки:

Выкл: Выполнять замещение серого на объектах с градацией.

Помните, что замещение серого может затронуть не только выбранный цвет, но и соседние цвета.

Вкл: Не выполнять замещение серого на объектах с градацией.

Цвета на соседних участках сохраняются в прежнем виде.

93

Используйте эту функцию, если вы хотите, чтобы аппарат перестал печатать данные, содержащие специальные цвета, не зарегистрированные в контроллере, а вместо этого временно сохранил данные на жестком диске, выдал сообщение об ошибке и ждал ответа пользователя.

Настройте аппарат таким образом, чтобы он временно сохранил данные для печати на жестком диске, выдал сообщение об ошибке и ждал ответа пользователя.

Значение настройки:

Выкл: Не сохранять данные временно на жестком диске.

Вкл: Временно сохранить данные на жестком диске.

[Ограничения]

• Применение этой функции возможно только, если выбрана обычная печать или печать с подкачкой.

• Только в PageScope Direct Print. Однако, при выводе на печать файла PDF APPE недоступно. CPSI доступно.

• При печати со страницами баннера при выбранном Вкл страницы баннера не печатаются.

94

Если данные PPML печатаются на листах различного формата и используют перерабатываемые объекты, на некоторых страницах могут отсутствовать части изображения.

Используйте эту функцию для изменения настройки положения поворота, чтобы гарантировать, что ни одна часть изображения не будет утрачена даже при использовании перерабатываемых объектов.

Значение настройки:

Выкл: Отключить положение поворота на перерабатываемых объектах.

Вкл: Включить положение поворота на перерабатываемых объектах.

101

Хотя аппарат выполняет обработку с передачей для каждого статуса (больше одного раза), при получении и передаче команды "@PJL INFO STATUS" статусы должны объединяться для выполнения однократной обработки с передачей.

Значение настройки:

Выкл: Выполнить обработку с передачей для каждого статуса

Вкл: Объединить статусы для выполнения однократной обработки с передачей

102

Изменение порядка уведомлений JobStart с командой "@PJL USTATUS_JOB_ON'' с
JobStart1 -> JobStart2 -> ... JobEnd1 -> JobEnd2... на
JobStart1 -> JobEnd1 -> JobStart2 -> JobEnd2..., так чтобы время уведомления JobStart наступало после вывода на печать первого листа.

Значение настройки:

Выкл: Уведомление JobStart выдается после получения всех заданий

Вкл: Уведомление JobStart выдается после вывода на печать первого листа

107

Функция "горячей папки" должна допускать вывод файлов PCL 5e.

Значение настройки:

Выкл: Не поддерживать PCL 5e

Вкл: Поддерживать PCL 5e

Важно:

При выборе "Вкл" аппарат выводит на печать большое количество страниц, на которых печатаются двоичные данные, если обрабатываются файлы с форматами, не поддерживаемыми функцией "горячей папки" (такие как jpeg).

108

Аппарат не должен выводить на печать большое количество страниц, на которых печатаются двоичные данные, если файлы с неподдерживаемыми форматам (такими как jpeg) выводятся на печать с помощью других функций, а не "горячей папки" (таких как Direct Print).

Так как файлы с такими форматами выводятся на печать на основе PCL 5e, печать двоичных данных можно предотвратить, если PCL 5e не будет поддерживаться. При выборе "Вкл" они не будут выводиться на печать, а будут обрабатываться как ошибки.

Значение настройки:

Выкл: Поддерживать PCL 5e

Вкл: Не поддерживать PCL 5e

110

При выполнении прямой печати для специального задания PS^* количество копий, заданное с помощью PJL, не применяется, а печатается только 1 копия. Как применить количество копий, заданное с помощью PJL.

*Под специальным заданием PS подразумевается задание с информацией о сшивании, заданной произвольным оператором PS.

Количество копий, заданное с помощью PJL, имеет приоритет.

116

При импорте файлов PDF с помощью APPE изображения должны генерироваться на основе размеров области печати.

Значение настройки:

Выкл: На основе формата документа

Вкл: На основе размеров области печати (такой же как CPSI)

[Ограничения]

• Доступно только для документов конечной формы.

132

Две функции, конфликтующие с заданиями PCL,

• "Задание полей текста" и

• "Индекс горизонтального перемещения"

могут быть заданы одновременно.

Настройка "Индекс горизонтального перемещения", совместимая с принтерами HP, должна иметь приоритет перед настройкой "Задание полей текста", которая в свою очередь имеет приоритет перед настройками по умолчанию, так как эти параметры совместимы с PCL.

Включите переключатель для переключения на параметры, совместимые с HP.

Выкл: Задать приоритет для "Задание полей текста". (параметры, совместимые с PCL)

Вкл: Задать приоритет для "Индекс горизонтального перемещения". (параметры, совместимые с HP)
