A tekercsrúd cseréje
Ebben a részben a tekercsrúd cseréje kerül ismertetésre, az RW-201 tekercskezelő egységben.
A nyomathordozó cseréjéhez a nyomtatási feladat befejezése után
A nyomathordozó cseréjéhez, amikor a tekercs átmérője elérte az 500 mm / 19,69" maximális értéket
Mielőtt eltávolítaná a nyomathordozót az RW-201 tekercskezelő egységből, ne feledje leállítani a készüléket.

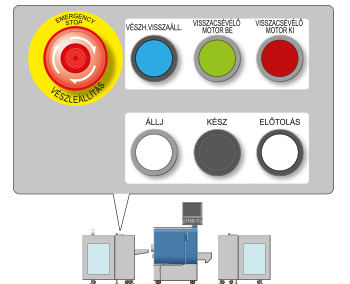

Nyomja meg a VISSZACSÉVÉLŐ MOTOR KI gombot az RW-201 tekercskezelő kezelőpaneljén
Az RW-201 tekercskezelő motorja leáll.
Nyissa ki a papírfedelet az RW-201 tekercskezelő egységen.
Forgassa el a tekercset az óramutató járásával egyező irányba, hogy meglazítsa a nyomathordozót, majd egy olló segítségével vágja el azt.
Annyira lazítsa meg a tekercset, hogy a nyomathordozó levágott véget elérje az új tekercsrudat.
Óvatosan vágja el a papírt, ügyelve, hogy ne sérüljön meg a keze vagy az ujjai.
Ragassza a nyomathordozó levágott végét a tekercshez, maszkolószalag segítségével.

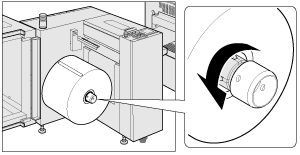

Forgassa el a szorítókengyel kinyomó/visszahúzó fogantyút az RW-201 tekercskezelő egységen, az óramutató járásával ellentétes irányba és ellenőrizze, hogy a szorítókengyel behúzásra került-e a tekercselő tengelybe.
Ha nehezen lehet elforgatni a szorítókengyel kinyomó/visszahúzó fogantyút, helyezzen be egy Phillips csavarhúzót a szorítókengyel kinyomó/visszahúzó fogantyú furatába és azt használja a forgatáshoz.

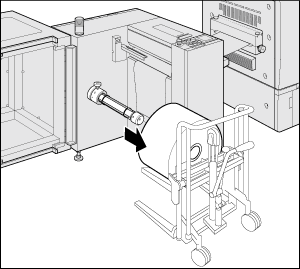

Távolítsa el a nyomathordozót egy emelő segítségével.
Helyezze az új tekercsrudat a tekercselő tengelyre.

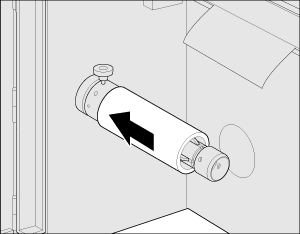

Tolja rá a tekercsrudat a csévélőtengelyre, ütközésig.
Ellenőrizze, hogy a tekercsrúd széle 105 mm (±0,25mm) / 4,13"(0,01") távolságra lett állítva az RW-201 tekercskezelő belső fémfelületétől.

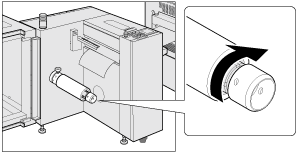

Forgassa el ütközésig a szorítókengyel kinyomó/visszahúzó fogantyút az óramutató járásának irányába, hogy rögzítse a tekercsrudat.

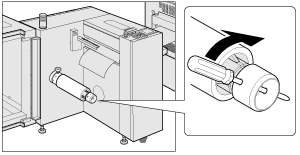

Helyezzen egy Phillips csavarhúzót a szorítókengyel kinyomó/visszahúzó fogantyú furatába, hogy annak segítségével forgassa a fogantyút az óramutató járásával egyező irányba.
Ha a tekercsrúd nem lett rendesen befogva, a csévélőtengely feleslegesen foroghat. Ha túlzott erővel forgatja a szorítókengyel kinyomó/visszahúzó fogantyút, kárt okozhat a tekercsrúdban.
Amikor meghúzza a szorítókengyel kinyomó / visszahúzó fogantyút, illesszen Phillips csavarhúzót stb. a csévélőtengelyen lévő furatba, hogy rögzítse a csévélőtengelyt, vagy tartsa kézzel meg a csévélőtengely rögzítőfogantyúját, a csévélőtengely rögzítéséhez.
Ragassza a nyomathordozót a tekercsrúdhoz, maszkolószalag-darabok segítségével.

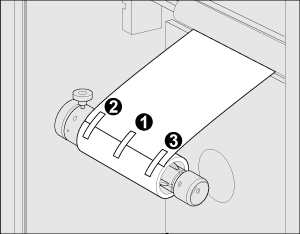

Három helyen ragassza fel a nyomathordozót, elől, középen és hátul, így biztosítva annak egyenletes feszítését.
Ügyeljen arra, hogy a nyomathordozót erősen a tekercsrúdhoz rögzítse. Ellenkező esetben a nyomathordozó elhajolhat az egyik oldalra.
Zárja le a papírfedelet.
