A Pontos szín kalibrálás varázsló végrehajtása

Követve a varázsló utasításait, létrehozhat egy korrekciós táblázatot a Pontos szín funkcióval, majd visszacsatolásként alkalmazva a táblázatot a vezérlő részére, fokozhatja a színvisszaadás pontosságát.

1. A [Calibration Manager] képernyőn kattintson a [Exact Color varázsló elvégzése] elemre, a [3.Exact Color] alatt.

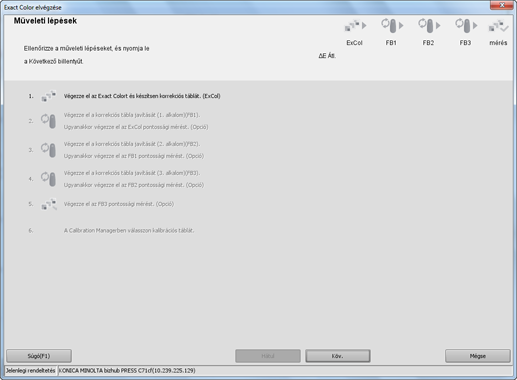

   Elindul a Pontos szín funkciót végrehajtó varázsló és megjeleníti a [Művelet lépései] képernyőt.

2. A [Műveleti lépések] képernyőn kattintson a [Köv.] gombra.

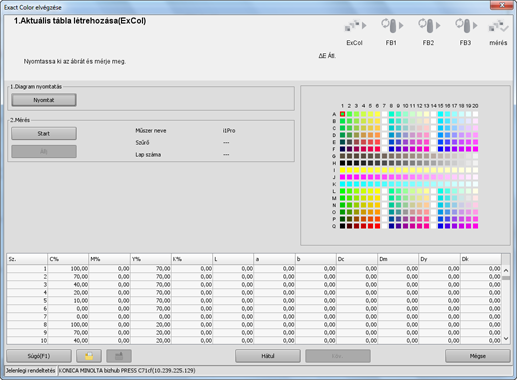

   Megjelenik a [1.Aktuális tábla létrehozása(ExCol)] képernyő.

3. Kattintson a [Nyomtat] gombra.

   Nyomtassa ki a műszer segítségével bemérésre kerülő színdiagramot.



   A beállítódiagram nyomtatásra kerül.



   • Ha a tekercselő motor leállításra került, lásd az A készülék előkészítése részben leírtakat és indítsa el a motort.

4. Vágjon le egy kinyomtatott tesztdiagramot az RW-201 tekercskezelő tekercsrúdjáról.

   • Amikor levágja a nyomtatott diagramot, vegye figyelembe az A kiadott papír levágása részben leírtakat és ügyeljen arra, hogy ne sérüljenek meg a kezei és az ujjai.

5. Kattintson a [Start] gombra.

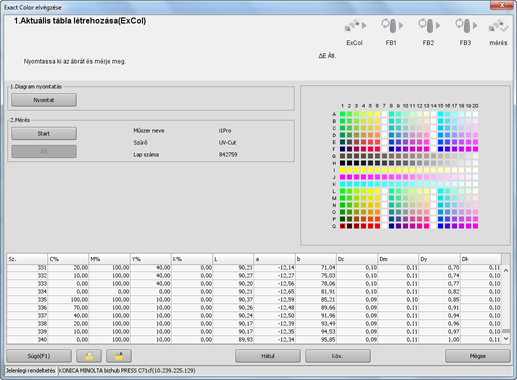

6. Mérje be a diagramot a műszer segítségével. Ha befejezte a diagram bemérését, kattintson a [Köv.] gombra.

   Példa: A méréshez i1Pro műszert használ.

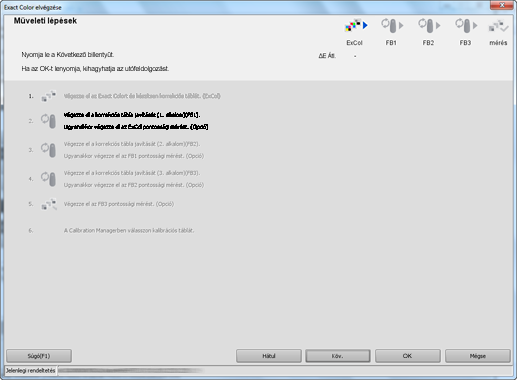

   Miután megjelenik a [Számítás] üzenet, ismét megjelenik a [Műveleti lépések] képernyő.

7. A [Műveleti lépések] képernyőn kattintson a [Köv.] gombra.



   Megjelenik a [2. Pontosság mérés(ExCol) Korrekciós tábla javítása(FB1)] képernyő.

8. Kattintson a [Nyomtat] gombra.

   Nyomtassa ki a műszer segítségével bemérésre kerülő színdiagramot.



   A beállítódiagram nyomtatásra kerül.

9. Vágjon le egy kinyomtatott tesztdiagramot az RW-201 tekercskezelő tekercsrúdjáról.

   • Amikor levágja a nyomtatott diagramot, vegye figyelembe az A kiadott papír levágása részben leírtakat és ügyeljen arra, hogy ne sérüljenek meg a kezei és az ujjai.

10. Kattintson a [Start] gombra.



11. Mérje be a diagramot a műszer segítségével. Ha befejezte a diagram bemérését, kattintson a [Köv.] gombra.



    Megjelenik a [Műveleti lépések] képernyő.

12. Kattintson a [Köv.] gombra és végezze el további méréseket (FB2, FB3), követve a képernyőn megjelenő utasításokat.

    A méréseket azonos módon kell elvégezni a [3. Pontosság mérés(ExCol) Korrekciós tábla javítása (FB2)], [4. Pontosság mérés(ExCol) Korrekciós tábla javítása (FB3)] és [5. Pontosság mérés (FB3)] esetén, sorban.

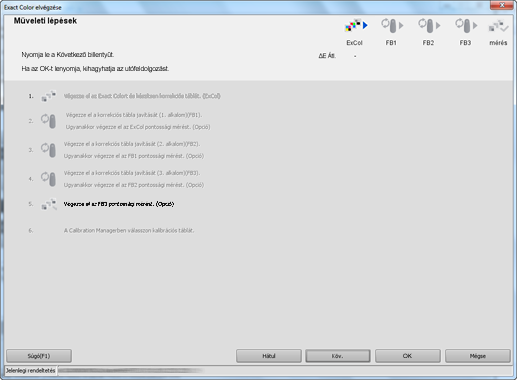

13. Az [5. Pontosság mérés(FB3)] elvégzése után kattintson az [OK] gombra a [Műveleti lépések] képernyőn.

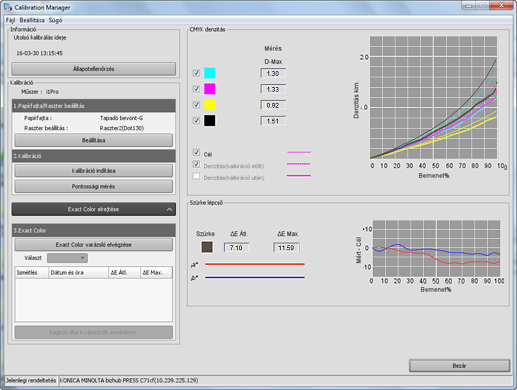

14. A [Calibration Manager] képernyőn válassza ki a mérés adatait és ellenőrizze a grafikonokat. A regisztrálni kívánt adatok kiválasztása után, kattintson a [Regisztrálja a választott eredményt.] gombra.



    • Ha az így kapott kalibrálási táblázatot regisztrálja a képvezérlőben, az adatok alkalmazásra kerülhetnek a nyomtatás során.

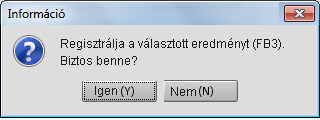

15. Kattintson az [Igen] gombra az [Információ] képernyőn.



    A kalibrálási táblázat regisztrálásra kerül a képvezérlőben.
