Denzitás egyensúly beállítás (Beállítási folyamat a raszter módosítása esetén)

A denzitási egyensúly mérése egy színképfénymérővel

Az i1iSis vagy i1Pro részére kinyomtatott diagram méréséhez használja a ProfileMaker Measure tool programot. Előzetesen telepítse ezt a programot.

• A ProfileMaker Measure tool programot díjmentesen letöltheti az alábbi weboldalról. A program telepítése után indítsa újra a számítógépet.
  ProfileMaker 5 v5.0.10:
  http://www.xrite.com /product_overview.aspx?ID=757&action=support&softwareID=951

• Az i1iSis színképfénymérő használatához, végezze el a 10. lépést (válassza ki a [Mérés] elemet a menüből), majd az "• i1iSis színképfénymérő esetén" pont alatt ismertetett művelet.

Az FD-5BT részére kinyomtatott diagram beméréséhez, használja a FD-5BT műszerrel együtt kapott ColorCare Measure programot, vagy az FD-S2w segédprogramot, amelyet letölthet a weboldalról. Telepítse előzetesen a fenti programok egyikét.

• Az FD-5BT színképfénymérő használatához, végezze el a 7. és az utáni lépéseket, a ColorCare Measure vagy az FD-S2w használati utasítása alapján.

Az FD-9 részére kinyomtatott diagram méréséhez, használja az FD-S2w segédprogramot, amelyet a weboldalról lehet letölteni. Előzetesen telepítse ezt a programot.

• Az FD-9 színképfénymérő használatához, végezze el a 7. és az utáni lépéseket, az FD-S2w használati utasítása alapján.

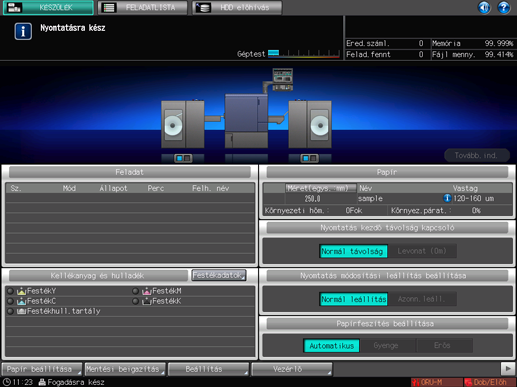

1. A géptesten lévő érintőképernyőn, nyomja meg a [Beállítás] gombot a [KÉSZÜLÉK] képernyőn.

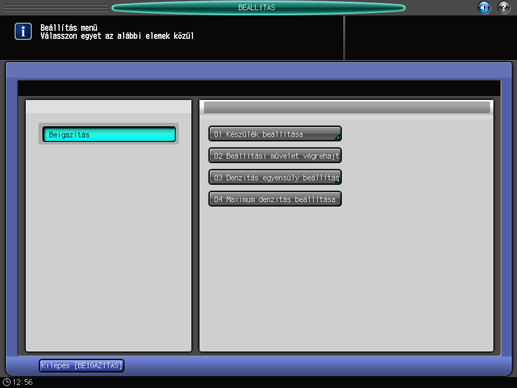

   Megjelenik a [Beállítás menü] képernyő.

2. Nyomja meg a [Denzitás egyensúly beállítás] gombot a [Beállítás menü] képernyőn.

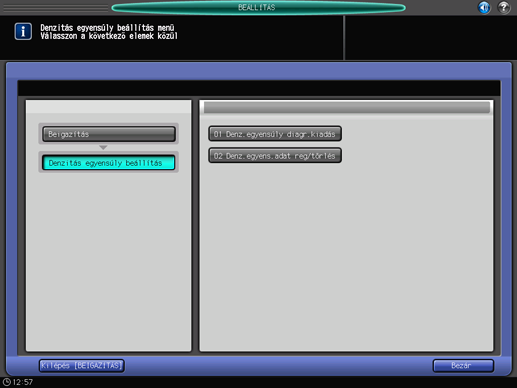

3. Nyomja meg a [Denz.egyensúly diagr.kiadás] gombot.

4. Válassza ki a nyomtatni kívánt diagramot, a használt színképfénymérőnek megfelelően.

   A kiválasztás után nyomja meg a [Nyomtatás mód] gombot.

   Nagyobb pontosságú beállításhoz az [1.típus] [<Spektrofotométer-1 mérés (i1-iSisXL/FD-9)>], a [2.típus] [<Mérő spektrofotométer-2 (i1-Pro/i1-Pro2)>], vagy a [3.típus] [<Mérő spektrofotométer-3 (FD-5 BT)>] ajánlott.

   Elem		Leírás
   [Spektrofotométer-1 mérés (i1-iSisXL/FD-9)]	[1.típus]	Egyszerű ellenőrző diagram 8-lépéses színátmenethez
   	[2.típus]	Részletes ellenőrző diagram 16-lépéses színátmenethez
   [<Mérő spektrofotométer-2 (i1-Pro/i1-Pro2)>]	[1.típus]	Egyszerű ellenőrző diagram 1-lépéses színátmenethez
   	[2.típus]	Részletes ellenőrző diagram 3-lépéses színátmenethez
   [<Mérő spektrofotométer-3 (FD-5 BT)>]	[1.típus]	Egyszerű ellenőrző diagram 1-lépéses színátmenethez (pontmérés)
   	[2.típus]	Részletes ellenőrző diagram 3-lépéses színátmenethez (pontmérés)
   	[3.típus]	Részletes ellenőrző diagram 3-lépéses színátmenethez (sáv mérés)

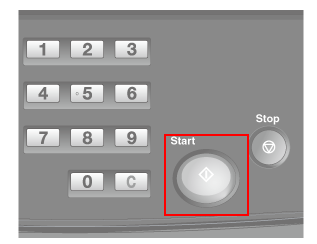

5. Állítsa be a papírt a [NYOMTATÁS MÓD] képernyőn és nyomja meg a Start billentyűt a kezelőpanelen.

   Nyomtatásra kerül a színképfénymérős méréshez szükséges színdiagram.



   • Ha a tekercselő motor leállításra került, lásd az A készülék előkészítése részben.

6. Vágjon le egy kinyomtatott tesztdiagramot az RW-201 tekercskezelő tekercsrúdjáról.

   Amikor levágja a nyomtatott diagramot, vegye figyelembe az A kiadott papír levágása részben leírtakat és ügyeljen arra, hogy ne sérüljenek meg a kezei és az ujjai.

   • Az ez után következő műveletek az i1-Pro/i1-Pro2/i1iSis XL színképfénymérő használatát feltételezve kerültek ismertetésre.
     FD-5BT/FD-9 használata esetén, a kiválasztott koloriméter kezelési útmutatója szerint járjon el.

7. A számítógépen, amelyre a ProfileMaker Measure tool programot telepítette, válassza ki a [Start] - [Minden alkalmazás] - [X-Rite] - [ProfileMaker Pro 5.0.10] - [MeasureTool] lehetőséget.

   Elindul a ProfileMaker Measure tool program.

   • Az alábbi leírásban a képernyők angol nyelven szerepelnek. A menü és az üzenetek kijelzési nyelvének módosításához, válassza ki a nyelvet a [Language] - [English] lehetőség mellett a Measure Tool eszköztárában, majd indítsa újra a ProfileMaker Measure tool programot.

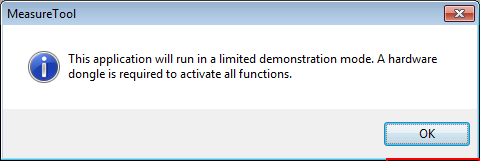

8. A következő üzenet megjelenésekor kattintson az [OK] elemre.

9. Csatlakoztassa a műszert a számítógéphez. Kattintson a [Configuring] pontra a menüben.

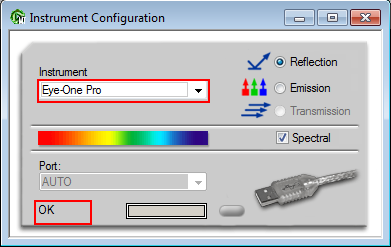

   Megjelenik a [Instrument Configuration] képernyő.

10. A [Instrument] alatt, válassza ki a használt színképfénymérőt. Amikor megjelenik az [OK] üzenet, zárja be a képernyőt.

    Példa: Ebben a példában az [Eye-One Pro] (i1Pro) műszer került kiválasztásra.

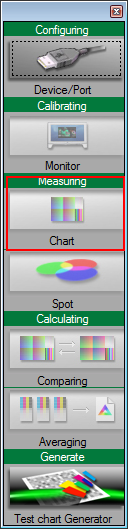

11. Kattintson a [Measuring] pontra a menüben.

    • Az ez után következő műveletek az i1-Pro színképfénymérő használatát feltételezve kerültek ismertetésre. i1iSis színképfénymérővel végzett mérés esetén, lásd az "• i1Sis színképfénymérő esetén" pont alatt ismertetett utasításokat.

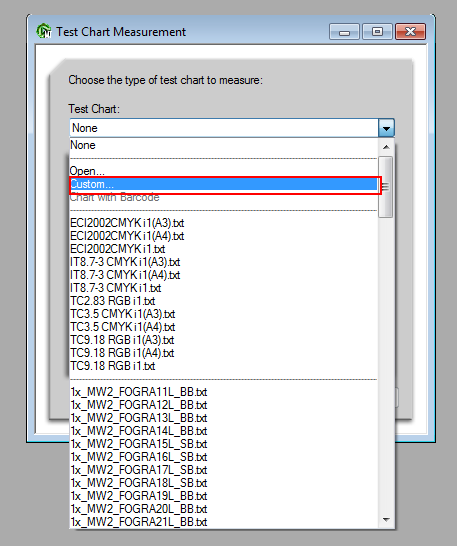

12. Válassza ki az [Custom] elemet a [Test Chart] listából.

13. Adja meg az [Columns] és a [Rows] értékét, majd kattintson az [OK] gombra.

    • i1Pro színképfénymérő "1.típus" esetén: [Columns] = 6, [Rows] = 5

    • i1Pro színképfénymérő "2.típus" esetén: [Columns] = 6, [Rows] = 13



14. Kattintson a [Start] gombra.

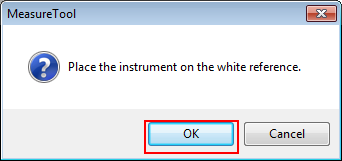

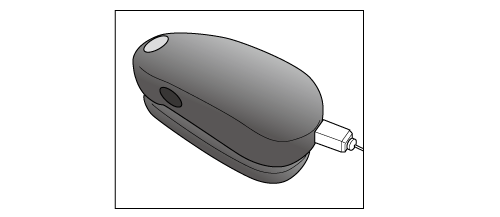

15. Amikor megjelenik a következő üzenet, helyezze a színképfénymérőt vízszintesen a kalibrálóállványra, majd kattintson az [OK] gombra.



16. Helyezzen egymásra 10 üres lapot a diagram nyomtatásához használt típusú papírból és helyezze a nyomtatott diagramot a köteg tetejére.

    • Ahhoz, hogy kizárja az asztal színének befolyását, helyezzen 10 azonos típusú, üres papírlapot a mérésre kerülő diagram alá.

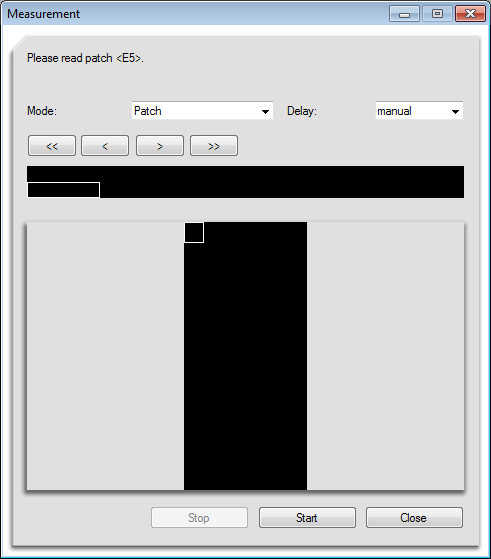

17. Amikor megjelenik a következő képernyő, helyezze a színképfénymérőt a bal felső mezőre, majd nyomja meg a színképfénymérő gombját. A hangjelzés után ellenőrizze, hogy a beolvasott mező megjelent-e a képernyőn.

18. Ezután helyezze a színképfénymérő egy mezővel jobbra és nyomja meg a színképfénymérő gombját. Hasonló módon mérje meg az összes mezőt.

    • Ha a színképfénymérőt rossz helyre (mezőre) helyezi, kattintson a  gombra, hogy visszalépjen az előző mező helyére.

    • Az írás nélkül megjelenő fehér rész is a diagram részét képezi. Ne feledje azt is bemérni. Ha elmulasztja, egy hiba fog jelentkezni.

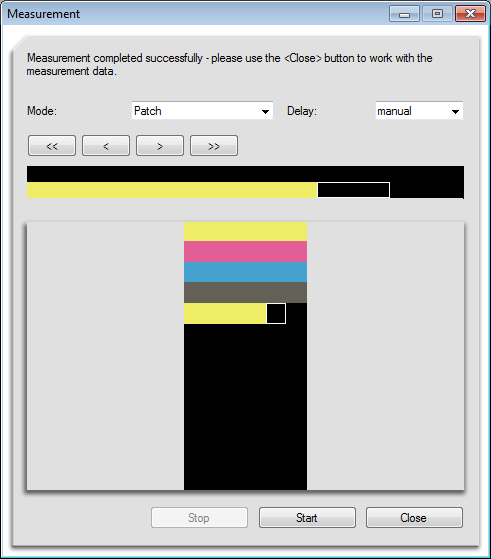

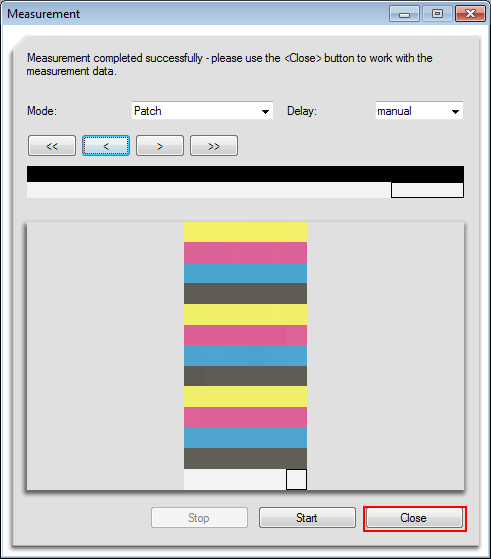

19. Ha befejezte a diagram bemérését, kattintson a [Close] gombra.

    • Ezután lépjen az "A denzitási egyensúly mért adatainak mentése" részhez és mentse el a mérési adatokat.

Az i1iSis színképfénymérő használatához, végezze el a 10. lépést (válassza ki a [Measure] elemet a menüből), majd végezze el az alábbi műveletsort.

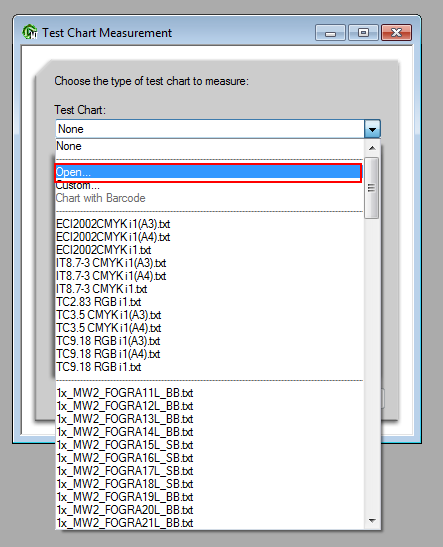

1. Válassza ki a [Open] elemet a [Test Chart] listából.

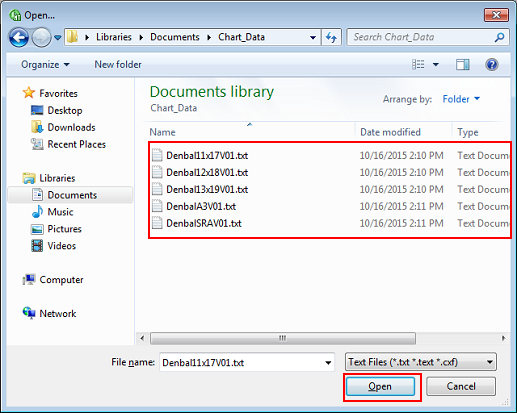

2. Válassza ki a papírformátumnak megfelelő parancsfájlt a méréshez, majd kattintson a [Open] gombra.

   A parancsfájllal kapcsolatos részletes tájékoztatásért forduljon a szervizképviselethez.

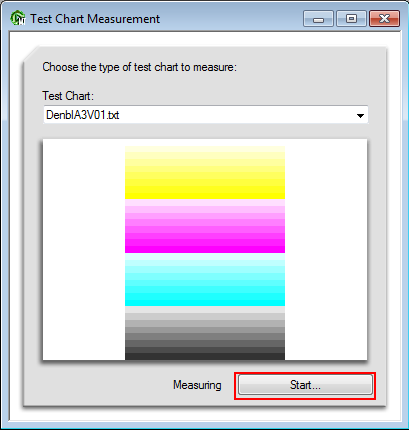

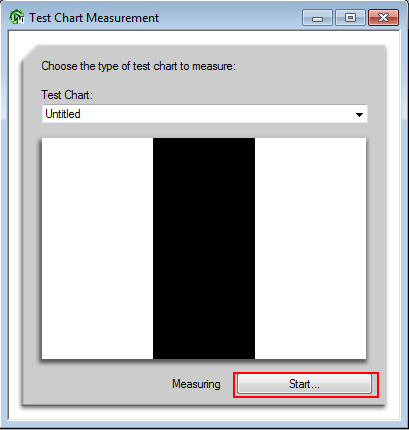

3. A következő képernyőn kattintson a [Start] gombra.

4. Amikor megjelenik a következő üzenet, helyezze be a diagramot az i1isis műszerbe.

   • Ollóval vagy hasonló eszközzel vágja le a diagram elülső élét, olyan módon, hogy az elülső szél és a diagramon lévő sáv közötti távolság mintegy 30 mm/ 1,18" legyen.

   • Ollóval vagy hasonló eszközzel vágja le a diagram bal oldali élét, olyan módon, hogy a bal oldali szél és a diagramon lévő fekete rombuszjel (♦) közötti távolság mintegy 10 mm/ 0,39" legyen.

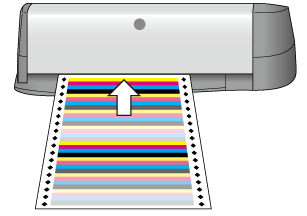

   • Igazítsa a papír bal oldali szélét az i1isis műszeren lévő nyílás bal széléhez, majd egyenként adagolja a papírokat a műszerbe. Ha megfelelően helyezte be, a műszer behúzza néhány centiméternyit, majd ismét kitolja a diagramot, amely után beindul a beolvasása.



   A mérés automatikusan elindul.

A denzitási egyensúly mért adatainak mentése

A denzitási egyensúly színképfénymérővel mért adatait eltárolhatja egy USB eszközre, például egy USB memóriára, vagy egy, a hálózathoz csatlakozó számítógépre.

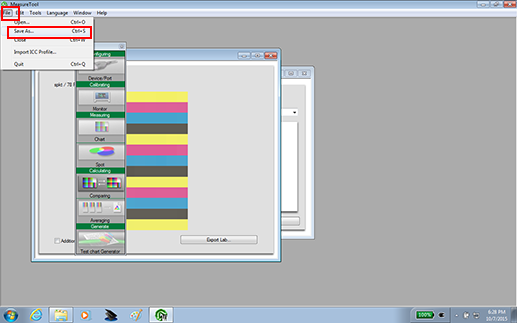

1. A [File] menüből válassza ki a [Save As] menüpontot.



   • Ha az [Export Lab] funkciót használja, egy hiba jelentkezik a színbeállítási adatok regisztrálása során. Az adatok tárolásához használja a [Save As] funkciót.

2. Adja meg a mentés rendeltetési helyét.

   Meghatározhatja az USB memóriát vagy egy, a készülékhez a hálózaton keresztül csatlakozó számítógépet.

   Mentés rendeltetési helye	Leírás
   USB memória	Csatlakoztassa az USB memóriát a számítógéphez. Hozzon létre egy mappát ''\C71CF\ADJUST _DATA,'' néven, közvetlenül az USB memória gyökérkönyvtárában és azt adja mint a mentés rendeltetési helyét.
   Számítógép a hálózaton	Nyisson meg egy, a hálózathoz csatlakozó számítógépet és adja meg a kívánt mappát a mentéshez.

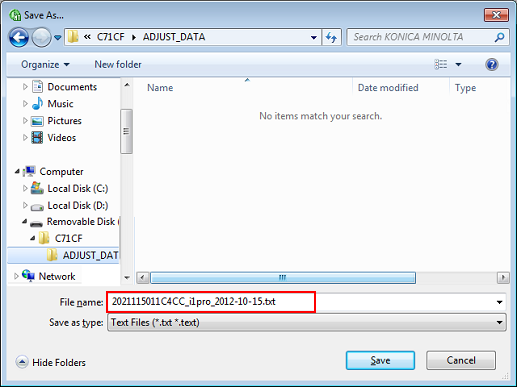

3. Írja be a fájlnevet a mérési adatok mentéséhez, majd kattintson a [Save] gombra.

   • Névként használja az "a diagramra nyomtatott 14-karakteres azonosító szám" + "_" (aláhúzás) + "legfeljebb 21 karakterből álló karakterlánc" formát az elnevezéshez.

   Példa: 2021115011C4CC_i1pro_2012-10-15.txt



   A denzitási egyensúly mért adatai tárolásra kerülnek.

1. A géptesten lévő érintőképernyőn, nyomja meg a [Beállítás] gombot a [KÉSZÜLÉK] képernyőn.

   Megjelenik a [Beállítás menü] képernyő.

2. Nyomja meg a [Denzitás egyensúly beállítás] gombot a [Beállítás menü] képernyőn.

3. Nyomja meg a [Denz.egyens.adat reg/törlés] gombot.

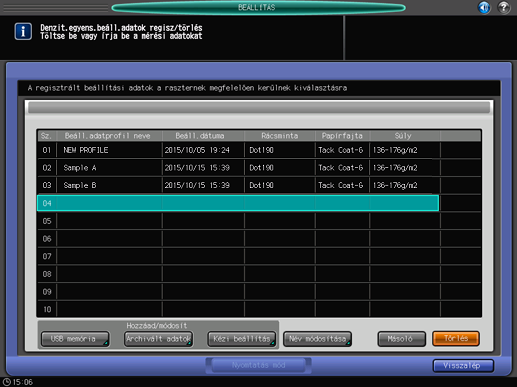

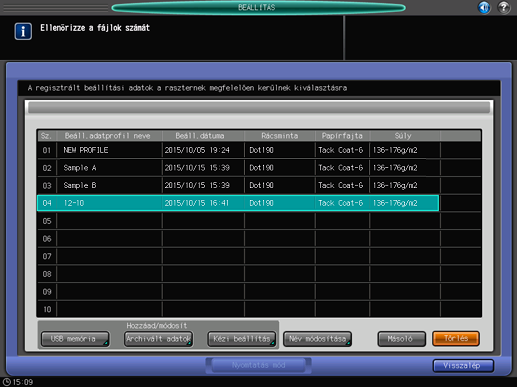

4. Válassza ki a számot amely alá regisztrálja a beállított adatokat, majd nyomja meg az [USB memória] gombot.

   • Ha kiválasztja a regisztrációs számot, a beállított érték felülírásra kerül.

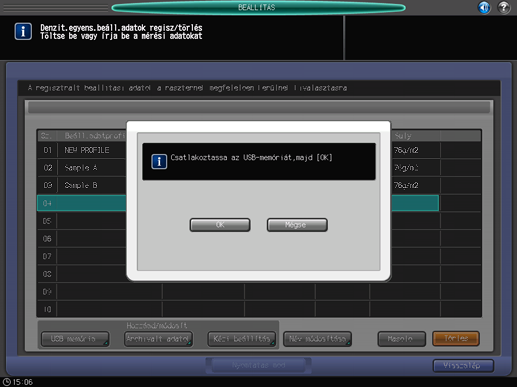

5. A következő képernyő jelenik meg. Csatlakoztassa az USB memóriát, amelyre mentette a mért adatokat a géptesthez, majd nyomja meg az [OK] gombot.

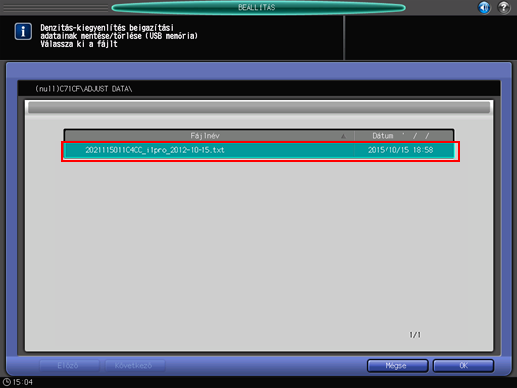

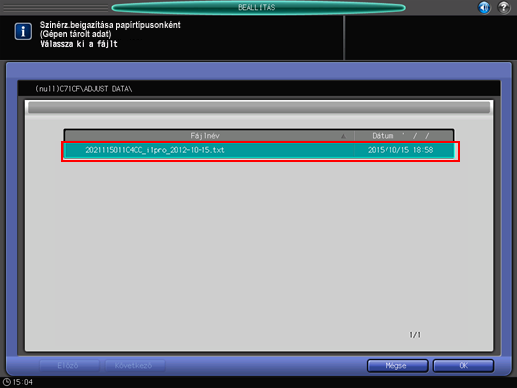

6. Válassza ki a regisztrálni kívánt adatokat tartalmazó fájl nevét, majd nyomja meg az [OK] gombot.

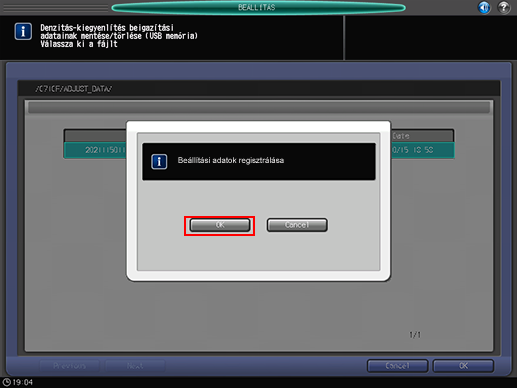

7. Amikor megjelenik az alábbi képernyő, nyomja meg az [OK] gombot.

   A denzitási egyensúly beállított értéke regisztrálásra kerül.

1. Nyissa meg a webböngészőt a hálózati számítógépen, amely a mért adatokat tárolja.

   • Ajánlott, hogy arról a számítógépről jelentkezzen be a Web Utilities alkalmazásra, amely a mért adatokat tárolja.

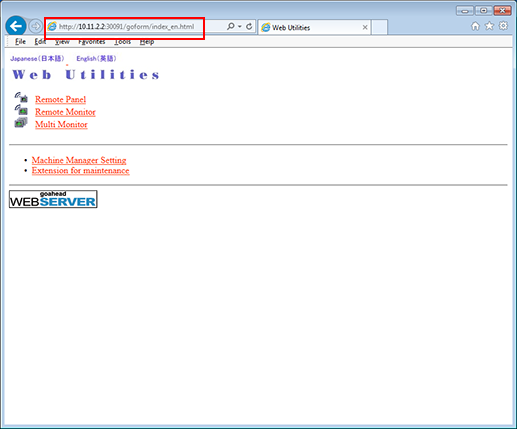

2. A böngésző címsorába írja be a "http://a készülék IP-címe (vagy az állomásneve):30091" címet, majd nyomja meg az Enter billentyűt.



   Megjelenik a Web Utilities főoldala.

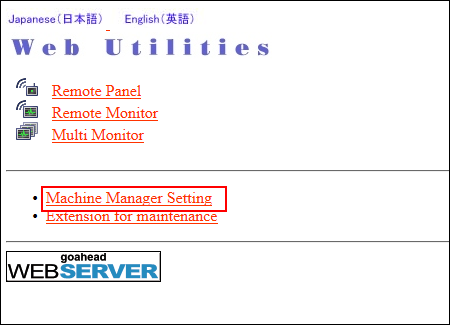

3. Kattintson a [Machine Manager Setting] elemre.

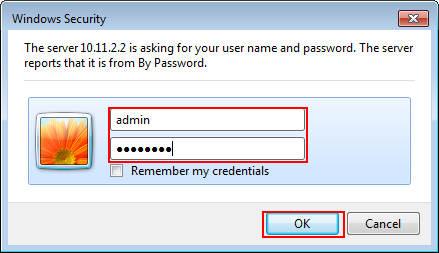

4. Írja be a [Felhasználónév] és a [Jelszót], majd kattintson az [OK] gombra.

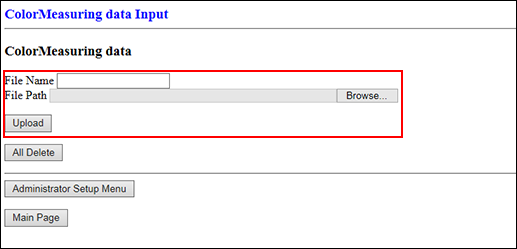

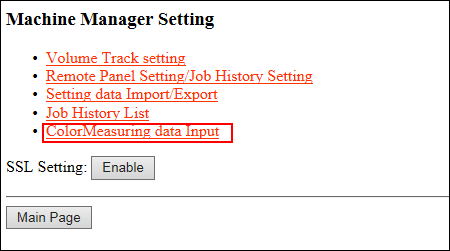

5. Kattintson a [Color Measuring data Input] elemre.

6. Adja meg a [File Name] és a [File Path], majd kattintson a [Upload] gombra.

   • Írja be a fájlnevet (példa: 2021115011C4CC_i1pro_2012-10-15.txt).

   • Kattintson a [Reference] gombra a [File Path] mellett, majd válassza ki a számítógépen tárolt mérési adatokat.



7. A géptest érintőképernyőjén nyomja meg a [Beállítás] gombot a [KÉSZÜLÉK] képernyő majd nyomja meg a [Denzitás egyensúly beállítás] gombot a [Beállítás menü] képernyőn.

   Lásd az "• USB memóriába mentett mért adatok regisztrálása" rész 1. és 2. lépését

8. Nyomja meg a [Denz.egyens.adat reg/törlés] gombot.

9. Válassza ki a számot amely alá regisztrálja a beállított adatokat, majd nyomja meg az [Archivált adatok] gombot.

   • Ha kiválasztja a regisztrációs számot, a beállított érték felülírásra kerül.



10. Válassza ki a regisztrálni kívánt adatokat tartalmazó fájl nevét, majd nyomja meg az [OK] gombot.

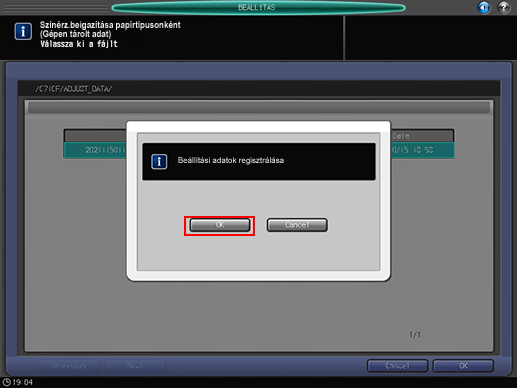

11. Amikor megjelenik az alábbi képernyő, nyomja meg az [OK] gombot.

    A denzitási egyensúly beállított értéke regisztrálásra kerül.
