[1,Gép állapota/2,Gép beállítása] képernyő

1

[Hiba]

Piros színnel világít, ha egy hiba történt az RW-101 tekercskezelő vagy az RW-201 tekercskezelő egységben.

2

[Vészleállítás visszaállítás kérése]

Piros színnel világít, amikor hatályban van a VÉSZLEÁLLÍTÁS a kezelőpanelen, az RW-101 tekercskezelő vagy az RW-201 tekercskezelő egységben, valamint ha a papírfedél vagy a felső fedél ki lett nyitva.

Szintén piros színnel világít, ha bekapcsolásra került a tápkapcsoló az RW-101 tekercskezelő egységen.

Mindkét esetben nyomja meg a VÉSZH.VISSZAÁLL gombot a visszaállításhoz.

3

[Szállító felfüggesztve]/[Szállító működésben]

Mutatja, hogy az RW-101 tekercskezelő és az RW-201 tekercskezelő működésben vannak-e vagy állnak.

4

[Indítási feltétel Papírbehúzás nem megfelelő] / [Indítási feltétel Papírbehúzás megfelelő]

Ha az RW-201 tekercskezelő nyomtatási feltétele nem teljesült, az [Indítási feltétel Papírbehúzás nem megfelelő] piros színnel világít.

5

[Indítási feltétel Papírbehúzás nem megfelelő]/[Indítási feltétel Papírbehúzás megfelelő]

Ha az RW-101 tekercskezelő nyomtatási feltétele nem teljesült, az [Start cond. Paper feed unmet] piros színnel világít.

6

[Indítási feltételfigyelés mutatása]

Megjeleníti a [Gép állapota] képernyő az RW-101 tekercskezelő és az RW-201 tekercskezelő állapotának ellenőrzéséhez.

1

[Bevitel engedélyezéséhez megszakítva]

Piros színnel világít ha a rendszer vészleállítás állapotban van.

2

[Biztonsági fedél]

Piros színnel világít, amikor a papírfedél vagy a felső fedél kinyílik.

3

[Csévélő feszítés]

Piros színnel világít amikor az RW-201 tekercskezelő tekercselési feszítése kikapcsol.

Nyomja meg a VISSZACSÉVÉLŐ MOTOR BE gombot az RW-201 tekercskezelő egységen, hogy bekapcsolja a csévélőfeszítést.

4

[Paper feed bail]

Piros színnel világít ha az 1.nyomathordozó leszorító rúd vagy a 2.nyomathordozó leszorító rúd aktiválásra kerül az RW-101 tekercskezelőn.

5

[CC-Link]

Piros színnel világít, ha egy kommunikációs hiba történt az RW-101 tekercskezelő vagy az RW-201 tekercskezelő egységben.

Forduljon a szervizképviselethez.

6

[Szervo hiba]

Piros színnel világít, ha egy hiba történt a szervomotorral.

Forduljon a szervizképviselethez.

7

[Nyomógörgő lazítás]

Piros színnel világít, ha a gumigörgő az RW-101 tekercskezelő vagy az RW-201 tekercskezelő egységben nem tapad a papírhoz. Nyissa ki az egység elülső ajtaját és használja a kart, hogy a gumigörgőt a papírhoz nyomja.

8

[Papírbehúzás feszítés]

Piros színnel világít, ha kikapcsol a behúzófeszítés az RW-101 tekercselő egységen.

A [Papírtovábbítás] képernyőn nyomja meg a [Feszítés KI] gombot, hogy az [Feszítés BE] állapotba kapcsoljon. (Papírbehúzó feszítés bekapcsolása).

9

[Indítási feltétel felügyelet elrejtése]

Bezárja a [Gép állapota] képernyő, hogy visszatérjen a [Gép állapota] képernyőre.

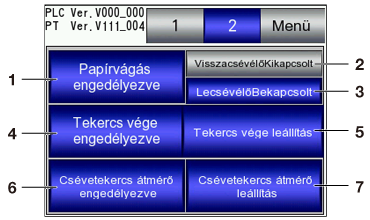

1

[Papírvágás engedélyezve] / [Papírvágás letiltva]

Engedélyezi/letiltja a hordozószakadás-érzékelő működését az RW-201 tekercskezelő egységben. Ügyeljen arra, hogy a szokásos működés során kapcsolja [Papírvágás engedélyezve] állapotba.

2

[VisszacsévélőBekapcsolt] / [VisszacsévélőKikapcsolt]

Online és offline állapotba kapcsolja az RW-201 tekercskezelő egységet és a készüléket. A nyomtatás indításához a készülék online kell legyen.

A gomb a következő feltételek esetén villog. Ellenőrizze az állapotot.

• vészleállítás állapotban

• ha egy hiba történt

• ha az ÁLLJ gomb lenyomásra került az RW-201 tekercskezelőn

Ha a képernyő nem változik a gomb lenyomása után, ellenőrizze a képernyőn a hibákat.

3

[LecsévélőBekapcsolt] / [LecsévélőKikapcsolt]

Online és offline állapotba kapcsolja az RW-101 tekercskezelő egységet és a készüléket. A nyomtatás indításához a készülék online kell legyen.

A gomb a következő feltételek esetén villog. Ellenőrizze az állapotot.

• vészleállítás állapotban

• ha egy hiba történt

• ha az ÁLLJ gomb lenyomásra került az RW-101 tekercskezelőn

Ha a képernyő nem változik a gomb lenyomása után, ellenőrizze a képernyőn a hibákat.

4

[Tekercs vége engedélyezve] / [Tekercs vége letiltva]

Meghatározza a továbbítás működését, amikor érzékelésre kerül a nyomathordozó tekercs vége az RW-101 tekercskezelő egységen. Ügyeljen arra, hogy a szokásos működés során kapcsolja [Tekercs vége engedélyezve] állapotba.

5

[Tekercs vége leállítás] / [Tekercs vége riasztás]

Meghatározza, hogy automatikusan leállításra kerüljön-e továbbítás vagy egy riasztás kerüljön-e kiadásra, amikor érzékelésre kerül a nyomathordozó tekercs vége az RW-101 tekercskezelő egységen. A [Tekercs vége riasztás] beállítása esetén a nyomathordozó tekercs végén kiadásra kerül egy riasztás, de a készülék tovább működik.

Ügyeljen arra, hogy a szokásos működés során kapcsolja [Tekercs vége leállítás] állapotba.

6

[Csévetekercs átmérő engedélyezve] / [Csévetekercs átmérő tiltva]

Meghatározza a továbbítás működését, amikor érzékelésre kerül, hogy a nyomathordozó tekercs túllépte a maximális átmérőt az RW-201 tekercskezelő egységen.

Ügyeljen arra, hogy a szokásos működés során kapcsolja [Csévetekercs átmérő engedélyezve] állapotba.

7

[Csévetekercs átmérő leállítás] / [Csévetekercs átmérő riasztás]

Meghatározza, hogy automatikusan leállításra kerüljön-e továbbítás vagy egy riasztás kerüljön-e kiadásra, amikor érzékelésre, hogy csévetekercs túllépte a maximális átmérőt az RW-201 tekercskezelő egységen. A [Csévetekercs átmérő riasztás] beállítása esetén a maximális átmérő érzékelése esetén kiadásra kerül egy riasztás, de a készülék tovább működik.

Ügyeljen arra, hogy a szokásos működés során kapcsolja [Csévetekercs átmérő leállítás] állapotba.
