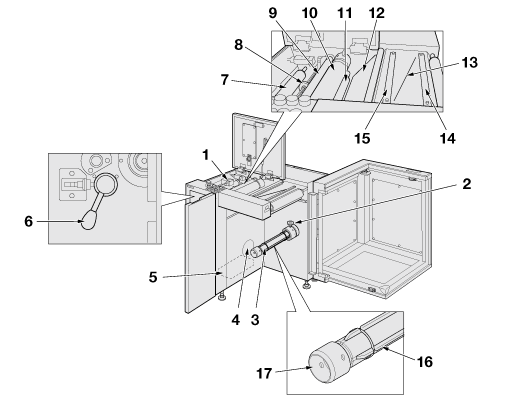

A készülék belső elemei
Sz. | Név | Leírás |
|---|---|---|
1 | Hurokérzékelő | A nyomathordozó-hurok hibás méretét érzékeli. |
2 | Rögzítő fogantyú | A papírvezetőt rögzíti az adagolótengelyhez. |
3 | Adagolótengely | A nyomathordozót tartja. Szabályozza a nyomathordozó beállított feszítését. |
4 | Csévetekercs átmérő érzékelő | A nyomathordozó átmérőjét méri és kiad egy riasztást, amikor az átmérő elérte a minimális értéket. Meghatározhatja a készülék viselkedését riasztás esetén. |
5 | Papírbehúzó hurok ventilátor | Stabilizálja a hurok formáját. |
6 | Kar | Rányomja vagy leemeli a gumigörgőt a nyomathordozóra, illetve a nyomathordozóról. |
7 | Vezetőgörgő | Továbbítja a nyomathordozót. |
8 | Görgő | Továbbítja a nyomathordozót. Három helyzetbe állítható: előre, középre vagy hátra. |
9 | Gumigörgő | Megtartja és továbbítja a nyomathordozót. |
10 | Húzógörgő | Továbbítja a nyomathordozót. |
11 | Vezetőgörgő | Továbbítja a nyomathordozót. |
12 | Vezetőlemez | Stabilizálja a nyomathordozó továbbítását. |
13 | Vágóhorony | A nyomathordozót a horony mentén lehet elvágni. |
14 | 1. nyomathordozó leszorító rúd | Megtartja a nyomathordozó annak cseréje alatt. |
15 | 2. nyomathordozó leszorító rúd | Megtartja a nyomathordozó annak cseréje alatt. |
16 | Szorítókengyel | A nyomathordozó tekercsrúdját az adagolótengelyhez rögzíti. |
17 | Szorítókengyel lenyomó/visszahúzó fogantyú | Elforgatva le- és felfele mozdítja a szorítókengyelt, rögzítve vagy feloldva a tekercsrudat. |
