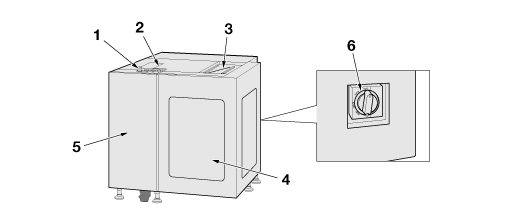

A készülék külső elemei

1

Kezelőpanel

Nyomja meg a készülék kezeléséhez.

2

Felső fedél

Az RW-101 tekercskezelő görgőinek védelmére szolgál. A felső fedél felnyitása esetén a készülék azonnal leáll.

3

Munkaasztal

Nyomathordozó cseréje esetén ezen lehet összeragasztani a régi az új nyomathordozó végeit. A nyomathordozó vágásához egy vágóhorony lett kialakítva.

4

Papírfedél

A nyomathordozó és az adagolótengely védelmére szolgál. A papírfedél kinyitása esetén a készülék azonnal leáll.

5

Elülső ajtó

A kar működtetéséhez kell kinyitni.

6

Tápkapcsoló

Ki- és bekapcsolja az RW-101 tekercskezelő/ RW-201 tekercskezelő tápellátását.
