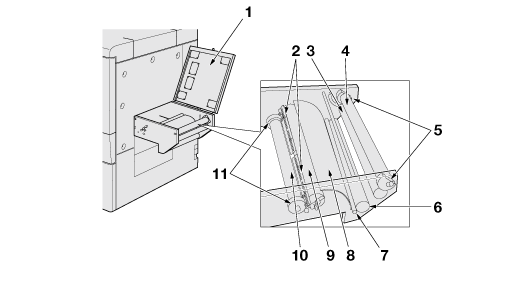

Behúzó szakasz
Sz. | Név | Leírás |
|---|---|---|
1 | Felső fedél | A behúzó szakasz védelmét biztosítja. Karbantartás közben kell kinyitni. |
2 | Védőfedél | A terelőgörgőt védi. |
3 | 2. feszítőgörgő | A helyzete módosításával szabályozza a nyomathordozó feszítését. |
4 | 1. feszítőgörgő | Továbbítja a nyomathordozót. |
5 | Papírvezető | Referenciahelyzetet biztosít a nyomathordozó részére. |
6 | 3. feszítőgörgő | Továbbítja a nyomathordozót. |
7 | 4. feszítőgörgő | A helyzete módosításával szabályozza a nyomathordozó feszítését. |
8 | Vezetőlemez | Stabilizálja a nyomathordozó továbbítását. |
9 | Irányítógörgő | Rögzített és forgó állapot között váltva szabályozza a nyomathordozó feszítését. A helyzete módosításával szabályozza a nyomathordozó helyzetét. |
