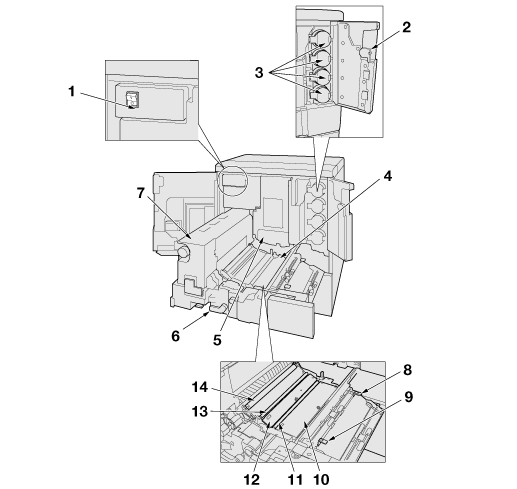

A készülék belső elemei

1

Főkapcsoló

Ezt a kapcsolót csak a szervizképviselet használja, a készülék ki- és bekapcsolására. A szokásos használat során nem kell kikapcsolni.

2

Festéktöltő ajtó

Jobbra nyitva lehetőséget biztosít a festék feltöltésére.

3

Festékflakon fedele (Y, M, C, K)

Feloldva és kinyitva, behelyezhető a festékflakon. Négyféle színű festékflakon található a készülékben: sárga (Y), bíbor (M), ciánkék (C) és fekete (K).

4

Rögzítő továbbító egység

Kihúzható az elakadt papírok eltávolításához. A rögzítő továbbító egység gombjainak és karjainak kezelésénél vegye figyelembe a papírelakadás esetén a képernyőn megjelenő utasításokat.

5

Dobegység

Kialakítja a képet.

6

[M1] kar

Balra nyitva lehetővé teszi a továbbító fixáló egység kihúzását, a papírelakadás elhárításához.

7

Fixálóegység

Rögzíti a festéket a papíron.

8

Laprugó (hátsó)

Stabilizálja a nyomathordozó továbbítását. Ezenkívül megakadályozza a ragasztó tapadását a továbbító szakaszban.

9

Laprugó (elülső)

Stabilizálja a nyomathordozó továbbítását. Ezenkívül megakadályozza a ragasztó tapadását a továbbító szakaszban.

10

[M2] fedél

A géptest belsejében elakadt papír eltávolításához, valamint a készülék tisztításához kell felnyitni.

11

1. átvitel előtti görgő

Továbbítja a nyomathordozót.

12

[M3] fedél

A géptest belsejében elakadt papír eltávolításához, valamint a készülék tisztításához kell felnyitni.

13

2. átvitel előtti görgő

Továbbítja a nyomathordozót.

14

Másodlagos átviteli görgő

Felviszi a festéket a nyomathordozó felületére.
