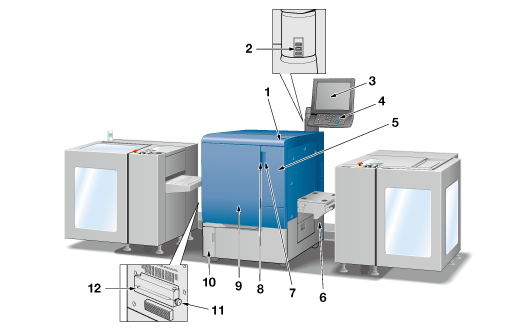

A készülék külső elemei

1

Másodlagos tápkapcsoló

Lenyomásával be- és kikapcsolja a készüléket.

2

Szervizport (USB 2.0 A típus 3)

Különféle eszközök, mint például egy külső tárolóegység (USB memória, USB-merevlemezes meghajtó), billentyűzet vagy egér csatlakoztatásához.

Ez a port csak kis teljesítményű eszközök csatlakoztatására használható. Nagyobb fogyasztású eszközök csatlakoztatása esetén használjon egy külső tápegységet.

3

Érintőképernyő

Különféle képernyőn megjelenítésére szolgál, mint például a [KÉSZÜLÉK] képernyő, amelyeken elvégezhetők a készülék beállításának és kezelésének műveletei. Ezenfelül, kezelési és hibakeresési műveletek is végezhetők.

4

Kezelőpanel

A készülék műveleteihez és beállításaihoz használható.

5

Festéktöltő ajtó

Megnyitva lehetőséget biztosít a festék feltöltésére.

6

Behúzó szakasz

Bevezeti a nyomathordozót a géptestbe az RW-101 tekercskezelő egységből.

7

Festéktöltő ajtó fogantyú

Jobbra húzva kinyitja a festéktöltő ajtót.

8

A géptest elülső ajtaja fogantyúja

Balra húzva kinyitja a géptest elülső ajtaját.

9

Elülső ajtó

Kinyitásával lehetővé válik az elakadt papír eltávolítása, valamint a főkapcsoló be- és kikapcsolása.

10

Festékhulladék-tartály fedele

Kinyitva lehetővé teszi a festékhulladék-tartály cseréjét.

11

Továbbító gomb

Jobbra fordítva a kiadó szakaszba továbbítja a géptestben lévő nyomathordozót.

12

Kiadó szakasz

Kivezeti a nyomathordozót a géptestből.

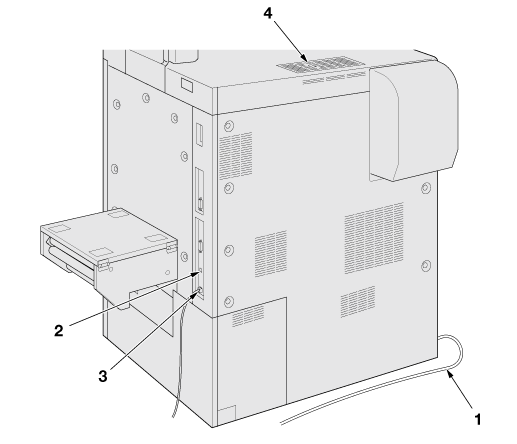

1

Tápkábel

Biztosítja a géptest ellátását elektromos energiával.

2

Szervizport (USB 2.0 B típus 1)

USB-csatlakozás nyomtatóként való működéshez használható.

3

Hálózati csatlakozó (10Base-T/100Base-TX/1000Base-T)

Egy Ethernet kábellel a hálózathoz csatlakozik, a készülék kezeléséhez, valamint hálózati nyomtatóként való működéséhez.

4

Porvédő szűrő

A hűtőventilátorhoz csatlakozik, hogy megakadályozza a por bejutását a géptest belsejébe.
