A papírvezető helyzetének beállítása

Ha a hiba továbbra is fennáll, végezze el a következő műveletet:

Mielőtt állítana az irányítógörgőn, végezze el a következőket: Részletesen lásd a A papír egy oldalra hajlik lapra.

  • Ellenőrizze a nyomathordozó feszítését

  • Ellenőrizze a nyomathordozó és a részegységek helyzetét

  • Tisztítsa le a részegységekre tapadt ragasztót

  1. Állítsa be az 1. feszítőgörgő papírvezetőjét (hátoldali) helyzetét, amely egy olyan referencia helyzetben áll (35 mm / 1,38" a fémfelülettől), hogy ne károsítsa a nyomathordozó szélét.

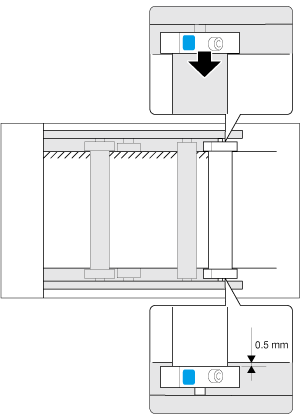

    • Ha a nyomathordozó belső széle megsérül vagy elszakad, enyhén állítsa maga felé a papírvezető hátsó részét. Az alkatrész 0,5 mm / 0,02" lépésekben mozgatható.

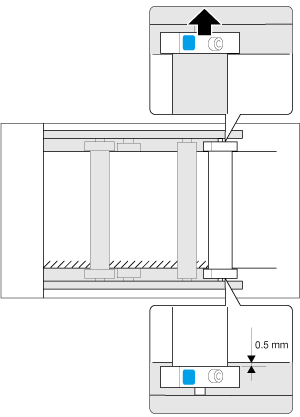

    • Ha a nyomathordozó külső széle megsérül vagy elszakad, enyhén állítsa hátrafelé a papírvezető hátsó részét. Az alkatrész 0,5 mm / 0,02" lépésekben mozgatható.

    • Az 1. feszítőgörgő papírvezetője (elülső oldali) 0,5 mm (±0,25 mm) / 0,02" (±0,01") távolságra kell legyen az egység fémlemezeitől.

    • Ha a hordozó folyamatosan érinti a papírvezetők egyikét (az 1. feszítőgörgő papírvezetőit), működés közben, 20 másodpercig vagy azt meghaladó ideig, megoldja a felcsavarodási problémát. (Az alábbi ábrán egy példa látható, amelyen a nyomathordozó enyhén érinti a papírvezetőt (a hátsó oldalon). )
