[Beállítóábra]

Kinyomtathat egy beállítóábrát és megmérheti a mérési pontokat. A mért érték beírásával beállítja a nagyítást és a nyomtatás helyét.

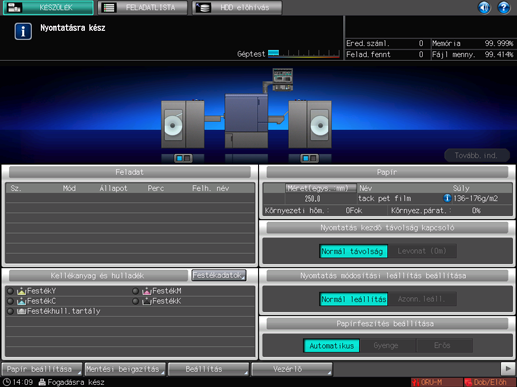

  1. Nyomja meg a [Mentési beigazítás] gombot a [KÉSZÜLÉK] képernyőn.

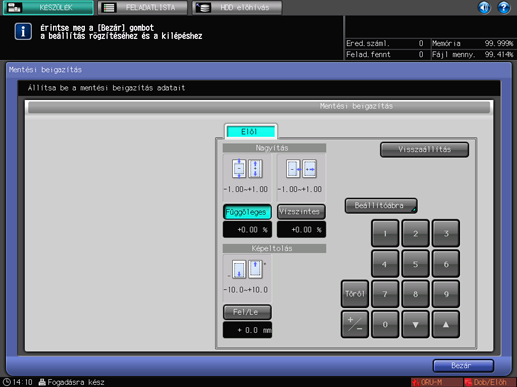

  2. Nyomja meg a [Beállítóábra] gombot.

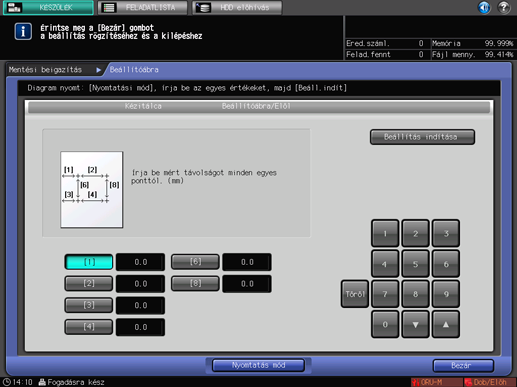

  3. Nyomja meg a [Nyomtatás mód] gombot.

  4. Nyomja meg a Start billentyűt a kezelőpanelen.

    A beállítódiagram nyomtatásra kerül.

  5. Nyomja meg a [Kilép NyomMód] gombot.

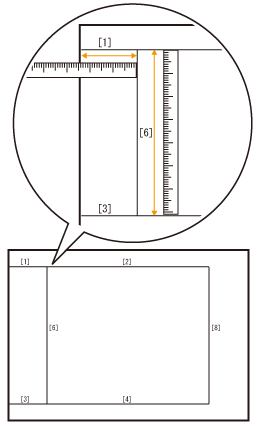

  6. Mérje meg az [1] és [8] közötti számokkal jelzett vonalak hosszát (az [5] és a [7] hiányzik) a beállítóábrán.

    A [1] és [3] vonalon, mérje meg a távolságot a függőleges vonaltól a nyomathordozó széléig.

    • Az ábrán látható példán az [1] és [6] vonalak kerülnek mérésre.

    • Az értékek 0,1 mm-es lépésekben lehet megadni.

    • Ne feledje el leírni a mért értékeket.

  7. Nyomja meg az egyes pontokat jelző számokat és a érintőképernyőn megjelent billentyűzeten vagy a [], [] gombokkal írja be a mért értékeket.

    • Az értéket a [Töröl] billentyűvel törölheti.

  8. Nyomja meg a [Beállítás indítása] gombot.

  9. Nyomja meg a [Bezár] gombot.

    Ezzel befejezte a [Beállítóábra] műveletet.
