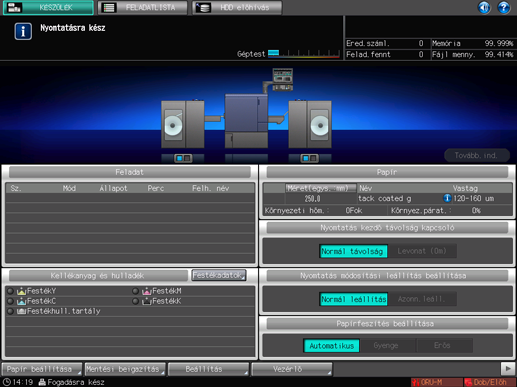

[KÉSZÜLÉK] képernyő (a készülék érintőképernyője)

1

[KÉSZÜLÉK] fül

Megjeleníti a [KÉSZÜLÉK] képernyőt.

2

Info.hangjelzés/Hangüzenet BE/KI

Ezzel a gombbal minden információs hangjelzést vagy hangüzenetet KI illetve BE tud kapcsolni.

3

Súgó

A jelenleg megjelenített képernyőhöz tartozó súgóüzenetet jeleníti meg. A képernyőtől függően lehet árnyalt és nem jelenít meg súgóüzenetet.

Amikor a [KÉSZÜLÉK] képernyő jelenik meg, a festék ellátáshoz és a festékhulladék tartály cseréjéhez megadott instrukciókat jelzi.

4

Kiadás információ jelző

Megjeleníti a jelenlegi feladat nyomtatási számát, beállítás számát, és feladatszámát nyomtatás közben.

5

Készülék kezelési információ jelző

Megjeleníti a fenntartott feladatok számát, a megmaradt memóriamennyiséget, az eredeti lapok számát, és fájlrendszer mennyiségét.

6

A készülék konfigurálása képernyő

Megjeleníti a géptest és az opciós kiegészítők műszaki jellemzőit.

7

RW-101 tekercskezelő/RW-201 tekercskezelő állapot LEDek

Megjeleníti az RW-101 tekercskezelő/RW-201 tekercskezelő állapot LED-eket. Amikor a tekercskezelők online állapotban vannak, akkor kéken, offline állapotban pedig pirosan világítanak.

8

[Tovább.ind.] / [Tovább.leáll.]

Nyomja meg nyomathordozó továbbításakor.

9

[Méret] / [Méret (Egység: Mm)]

Az egyéni méret jelzőjét változtatja az [Egyéni] lehetőség és a formátumok tényleges méretei között milliméterben vagy hüvelykben megadva. Alapértelmezetten a méretek milliméterben adottak. A milliméter és hüvelyk közötti váltás a [SEGÉDPROGRAM] képernyőn valósítható meg. Részletesen lásd a Mértékegység beállítása: Mértékegység kijelölés értékekhez.

10

Papír információ jelző

Megjeleníti a papír formátumát, nevét, és vastagságát (súlyát). Részletesen lásd a Papír beállítása részben. A [Vastagság] (μm) alapértelmezésként megjelenik. A [Vastagság] μm) és a [Súly] (g / m2) közötti váltást a [Súly vastagság kapcsoló] gombbal lehet elvégezni, a [SEGÉDPROGRAM] képernyőn. Részletesen lásd a Súly/vastagság kapcsoló beállítás részben.

11

[Környezeti hőm.] és [Környez. párat.]

A készülékbe szerelt hőmérő és páratartalom szenzorok által érzékelt külső hőmérsékletet és páratartalmat jeleníti meg.

12

Nyomt.kezdőtáv.beállít.

Vált a [Normál távolság] és a [Levonat (0m)] beállítások között.

[Normál távolság]: A hordozó beállított hossza amely a Nyomtatás indítási távolság beállítása: A nyomtatás indítási távolságának meghatározása alapján kerül továbbításra nyomtatás kezdete előtt.

[Levonat (0m)]: Ezzel a beállítással csökkentheti a nyomtatás beindítása előtt továbbított papírmennyiséget, csökkentve a papírfogyasztást.

13

Nyomtatás módosítási leállítás beállítása

A [Normál leállítás] és az [Azonn.leáll.] lehetőségek között vált.

[Normál leállítás]: a nyomtatott kép feltekercselésre kerül az RW-201 tekercskezelő egységben és leáll.

[Azonnal állj]: Nyomtatott kép rögtön a kiadási szakasz után leáll, amely lehetőséget biztosít a nyomtatás állapotának ellenőrzésére.

14

Papírfeszítés beállítása jelző

Az [Automatikus], a [Gyenge], és az [Erős] lehetőségek közül választva beállíthatja a papírfeszítés erősségét.

15

Készülékfunkció billentyűk kapcsoló

Bekapcsolhatja a készülékfunkció billentyűk megjelenítését.

16

Készülékállapot jelző/jobb

Megjeleníti a [Toner], a [PM hívás], a [Dob/Előh], az [ORU-M], és a [Forgatás] jelzőket. Nagy méretnél legfeljebb 4 jelző jeleníthető meg. Ha 5 vagy annál több jelző kerül megjelenítésre kisméretű, szöveg nélküli ikonok helyettesítik a kijelzőt az 5.-től kezdve. A maximális megjeleníthető elemek száma 7: 3 normál méretű és 4 kisméretűk ikon. Az [A rögzítő] és [B rögzítő] jelzők a beállításoktól függően jeleníthetőek meg. Részletes felvilágosításért forduljon a szervizképviselethez.

17

Soft-hard billentyű ikon

Amikor valós idejű távoli kezelőpanelt használ a kezelőpanel hard billentyűi megjeleníthetőek a számítógép képernyőjén és az érintőképernyőn. Nyomja meg a fekete sáv bármely részét ahol ez az ikon meg van jelenítve. Más esetekben ez nem működik. Amikor egy elhagyja a hard billentyűs képernyőt a billentyűzet képernyő eltűnik. Részletesen lásd a A készülék távoli kezelése (Távoli panel) részben.

18

Készülékfunkció billentyűk képernyő terület

Papírbeállítás: Nyomja meg a papírbeállítások eléréséhez.

Mentési beigazítás: Nyomja meg a nagyítás és nyomtatás helyzetének beállításához.

Beállítás: Nyomja meg a készülék konfigurálásához és a nyomtatási beállításokhoz.

Vezérlő: A vezérlőt konfigurálja.

Papírbeá.men./törl.: Nyomja meg a papírbeállítások mentéséhez vagy törléséhez.

19

Készülékállapot jelző/bal

A képvezérlő állapotát vagy jelenlegi időt jeleníti meg.

20

Kellékanyag és hulladék jelzők terület

A festékellátás jelenlegi állapotát jeleníti meg. Továbbá vörös fénnyel jelez, ha a festékhulladék tartály megtelt.

A festékpatron cseréinek számát számoltathatja. Részletes felvilágosításért forduljon a szervizképviselethez.

21

Festékadatok

A festékellátás jelenlegi állapotát jeleníti meg.

22

Feladatmegjelenítő terület

Megjeleníti a készüléken jelenleg futó feladatokat. Amennyiben vannak befejezetlen feladatok, a [Nem komp. napló] gomb jelenik meg.

23

Üzenőterület

A készülék jelenlegi állapotáról, a szükséges beavatkozásokról szóló üzenetek jelennek meg ezen a területen.
