Papír beállítása: Papírjellemzők regisztrálása

Mentse el a gyakran használt papírbeállításokat papírprofilként. Így a papírbeállítások elvégzéséhez csak elő kell hívnia a papírprofilt.

Ebben a részben a papírméret kiválasztása és a papírprofil regisztrálása kerül ismertetésre.

  • A papírprofilokat a [Papírbeá.men./törl.] funkcióval is regisztrálhatja, a [KÉSZÜLÉK] képernyőn. Részletesen lásd a Papír beállítása részben.

  • A papírbeállítás részletes ismertetését, valamint a használatban lévő papírbeállítások papírprofilként történő regisztrálását, és a papírprofilok előhívását, lásd a Papír beállítása részben.

A papír beállítása alatt az alábbi 5 jellemző meghatározását kell érteni.

Beállítási elem

Leírás

Beállítási lehetőségek

Papírfajta

Az alábbi hét papírtípus használható, a papír simaságának megfelelően.

Normál, Tapadó Normál, Tapadó bevont-G, Tapadó bevont-M, Tapadó PP(Szint. papír), Tapadó PP fólia, Tapadó PET fólia

Profil neve

Adja meg a papírprofil kívánt nevét.

Legfeljebb 50 egy byte-os karaktert (25 két byte-os karaktert) írhat be.

Vastagság (súly)

Válasszon egyet a képernyőn megjelenő lehetőségek közül, a papírfajtának megfelelően.

Ha a [Súly] került beállításra [Súly vastagság kapcsoló] részére, [Súly] és súly egységek jelennek meg.

A használható papírvastagság (súly) beállítások a papírtípustól függően eltérőek lehetnek.

Beáll vastagság (Normál):

90-110 μm

111-130 μm

131-160 μm

161-210 μm

Beáll vastagság (Tapadó):

120-160 μm

161-195 μm

196-250 μm

Sebesség beáll.:

NAGY, Közepes, Alacsony, Auto.Módos.

Súly beállítás:

81-91g/m2 / 22-24 lb Bond

92-105g/m2 / 25-28 lb Bond

106-135g/m2 / 29-36 lb Bond

136-176g/m2 / 37-47 lb Bond

177-216g/m2 / 48-57 lb Bond

217-256g/m2 / 58-68 lb Bond

Egység cseréje:

g/m2, Duodecimo-Kg, Octavo-Kg, lb Bond, lb Index, lb Cover

Mentési beigazítás

A nyomtatási helyzet beállítása (Nagyítás és Képeltolás).

Nagyítás: Függőlegesen -1,00 és 1,00 között (1 lépés = 0,01%); Vízszintesen -1,00 és 1,00 között (1 lépés = 0,01%)

Képeltolás: Fel/Le -10,0 és +10,0 között (1 lépés = 0,1 mm)

Folyamat beállítás

Folyamat beállítása a továbbító/leválasztó/fixáló rendszerek, valamint a Felső rögzítő alaphőmérséklet, Festékmennyiség megtakarítás, Denzitás papíronkénti beállítása (YMC), Denzitás papíronként beállítása (K), Eltolódás-elakadás érzékelése, Vastag Fekete mód, Fixáló levegős leválasztás levegőszint beállítása, Fixáló nyomás beállítása paraméterek.

Az eltolódás-elakadás érzékelése részletes ismertetését, lásd a Nyomtatási feladat elakadás beállítása: Az eltolódás által okozott papírelakadás érzékelésének beállítása részben.

A [Folyamat beállítás] alapértelmezésként nem jelenik meg. Forduljon a szervizképviselethez.

2. átvitel kimenet beállítása: -50 és +50 között

Elválasztás, AC: -600 és +600 között

Elválasztás, DC: -60 és +60 között

Felső rögzítőgörgő hőmérséklete: -20 és +20 között

Rögz.g.szél./köz.közti hőm.elt.: -10 és +10 között

Alsó rögzítőgörgő hőmérséklete: -15 és +10 között

Rögzítő sebességének beigazítása: -200 és +200 között

Hurok (rögzítő kim.) beállít.: -20 és +20 között

Felső rögz.kezdő hőm.: Auto, KI

Festéktakarékos működés: BE, Ki

Denz.beáll. papírhoz(YMC): 0 (Normál), +1, +2, +3 (Max.)

Denzit.beáll. papírhoz(K): 0 (Normál), +1, +2, +3 (Max.)

Hib.beh.miatt.elak.észl.: Érzékel, Nem érzékel

Vastag fekete mód: BE, KI

Rögz.levegőleválasztás levegőszint beáll: 1 (Gyenge) és 7 (Erős) között, Auto (3)

Rögzítési nyomás módosítása: Auto, Normál, Gyenge

Papírfajták leírásai

Papír neve

Leírás

Normál

A normál papír általában nem újrahasznosított papír. A vastagságot 90 μm és 210 μm között (súly esetén 81 g/m2 és 176 g/m2 / 22 font Kötött és 47 font Kötött között) lehet beállítani.

Tapadó normál

A tapadó normál papír egy bevonat nélküli tapadó papír. A vastagságot 120 μm és 250 μm között (súly esetén 136 g/m2 és 256 g/m2 / 37 font Kötött és 68 font Kötött között) lehet beállítani.

Tapadó bevont-G

Fényes papír. A vastagságot 120 μm és 250 μm között (súly esetén 136 g/m2 és 256 g/m2 / 37 font Kötött és 68 font Kötött között) lehet beállítani.

Tapadó bevont-M

Matt papír. A vastagságot 120 μm és 250 μm között (súly esetén 136 g/m2 és 256 g/m2 / 37 font Kötött és 68 font Kötött között) lehet beállítani.

Tapadó PP(Szint. papír)

A tapadó PP egyesíti a papír és a fólia előnyeit, mint a minőség, tartósság, valamint a vízzel és vegyszerekkel szembeni ellenállás. A vastagságot 120 μm és 160 μm között (súly esetén 136 g/m2 és 176 g/m2 / 37 font Kötött és 47 font Kötött között) lehet beállítani.

Tapadó PP fólia

Tapadó PP fólia. A vastagságot 120 μm és 160 μm között (súly esetén 136 g/m2 és 176 g/m2 / 37 font Kötött és 47 font Kötött között) lehet beállítani.

Tapadó PET fólia

PET fóliából készült tapadó papír. A vastagságot 120 μm és 195 μm között (súly esetén 136 g/m2 és 216 g/m2 / 37 font Kötött és 57 font Kötött között) lehet beállítani.

Papírjellemzők regisztrálásának hozzáadása/szerkesztése

  1. Végezze el az alábbi műveletet a Felhasználói beállítás részben leírt műveletet, hogy megjelenítse a [Felhasználói beállítás menü] képernyőt.

  2. Nyomja meg a [Rendszer beállítása] gombot a [Felhasználói beállítás menü] képernyőn, majd sorban nyomja meg a [Papírtovábbítás beállítása] és a [Papír beállítása] gombot.

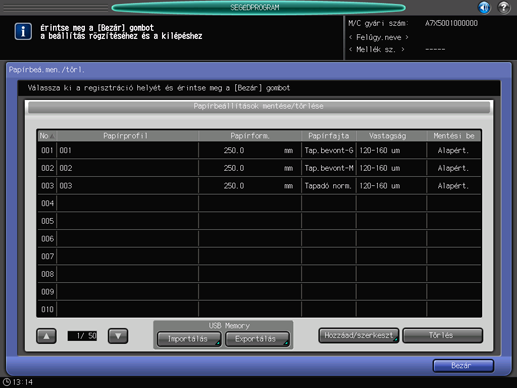

    Megjelenik a [Papírbeállítások mentése/törlése] képernyő.

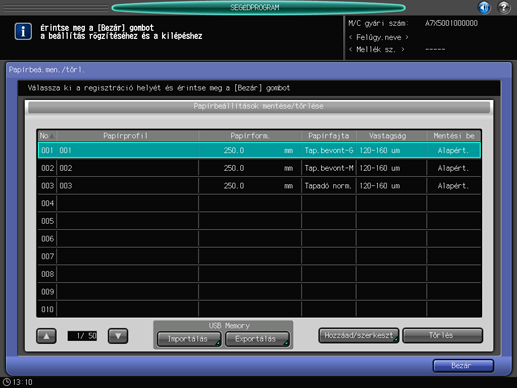

  3. Válassza ki a helyet, ahova regisztrálja a papírjellemzőket.

    Válassza ki a rendeltetési hely sorát és nyomja meg a [Hozzáad/szerkeszt] gombot.

    • A korábban regisztrált papírjellemzők szerkesztéséhez válassza ki az azokat tartalmazó sort.

    Megjelenik a [Fajta/súly regisztr.] képernyő.

  4. Válasszon ki egy gombot a [Papírfajta] alatt.

  5. Nyomja meg az [OK] gombot.

    • Adja meg a papírprofil kívánt nevét. Legfeljebb 50 egy byte-os karaktert (25 két byte-os karaktert) írhat be.

    • Nyomja meg az [OK] gombot.

  6. Nyomja meg a [Vastagság] vagy a [Súly] gombot.

    • Megjelenik a [Vastagság] vagy a [Súly] képernyő. Egyes esetekben nem lehet a papírtípus alapján kiválasztani. Válassza ki a kívánt gombot a [Beáll vastagság] vagy a [Súly beállítás] menüben.

    • Ha a [Súly] került beállításra [Súly vastagság kapcsoló] részére, válasszon ki az egyik mértékegység gombját [Egység cseréje] alatt. A képernyőn megjelenik a papír súlya a kiválasztott mértékegységben.

    • A folyamat sebességét a [Sebesség beáll.] alatt gombokkal lehet kiválasztani. Egyes esetekben a sebességet nem lehet a papírtípus és vastagság (súly) alapján kiválasztani. Válassza ki a kívánt gombot.

  7. Nyomja meg a [Mentési beigazítás] gombot.

    • Válassza ki a beállítani kívánt elemet a [Nagyítás] és a [Képeltolás] közül, majd az értékek beírásához használja az érintőképernyőn megjelenő billentyűzetet, a [], [] gombokat vagy a billentyűzetet a kezelőpanelen.

  8. Nyomja meg a [Folyamat beáll.] gombot.

    • A Folyamat beállítása alapértelmezésként nem jelenik meg. Ha használni kívánja a Folyamat beállítása funkciót a papír beállítása során, forduljon a szervizképviselethez.

    • Ha a [Hurok (rögzítő kim.) beállít.] elemet tartalmazó képernyőn megnyomja a [Tovább] gombot és ennek hatására megjelenik a [2.képát ki.beig.] képernyőn, válassza ki a beállítani kívánt elemet, majd írja be az értéket az érintőképernyőn megjelenő billentyűzet, a [], [] gombok vagy a kezelőpanelen lévő billentyűzet segítségével.

    • A [+/-] gomb segítségével határozza meg, hogy az érték pozitív vagy negatív.

    • Nyomja meg a [Tovább] gombot a beállító képernyő megjelenítéséhez.

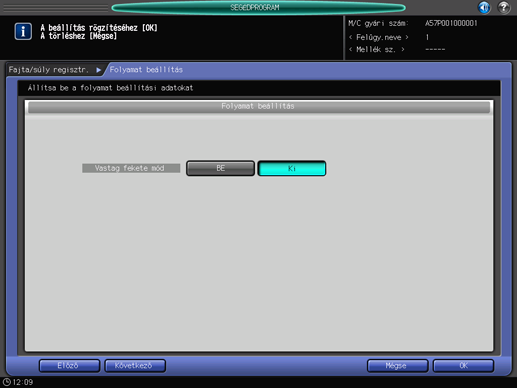

    • Végezze el a következő elemek beállítását.
      [Felső rögz.kezdő hőm.], [Festéktakarékos működés], [Denz.beáll. papírhoz(YMC)], [Denzit.beáll. papírhoz(K)], [Hib.beh.miatt.elak.észl.], [Vastag fekete mód], [Rögz.levegőleválasztás levegőszint beáll], [Rögzítési nyomás módosítása]

    • Nyomja meg az [OK] gombot a beállítás befejezéséhez. A módosítás visszavonásához nyomja meg a [Mégse] gombot. Mindkét esetben, a kijelzőn ismét megjelenik a [Fajta/súly regisztr.] képernyő.

  9. Nyomja meg az [OK] gombot a [Fajta/súly regisztr.] képernyőn. A kijelzőn ismét megjelenik a [Papírbeá.men./törl.] képernyő.

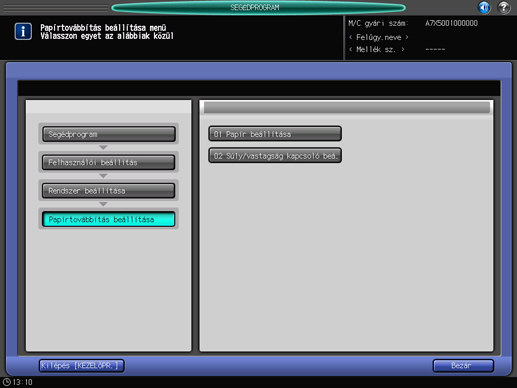

  10. Nyomja meg a [Bezár] gombot, hogy visszatérjen a [Papírtovábbítás beállítása menü] képernyőre.

Papírjellemzők törlése

  1. Végezze el az alábbi műveletet a Felhasználói beállítás részben leírt műveletet, hogy megjelenítse a [Felhasználói beállítás menü] képernyőt.

  2. Nyomja meg a [Rendszer beállítása] gombot a [Felhasználói beállítás menü] képernyőn, majd sorban nyomja meg a [Papírtovábbítás beállítása] és a [Papír beállítása] gombot.

    Megjelenik a [Papírbeállítások mentése/törlése] képernyő.

  3. Válassza ki a törölni kívánt sort a papírjellemzők listájából, majd nyomja meg a [Törlés] gombot.

  4. Nyomja meg az [Igen] gombot a jóváhagyást kérő párbeszédablakban.

    • A művelet elvetéséhez nyomja meg a [Nem] gombot.

  5. Nyomja meg a [Bezár] gombot, hogy visszatérjen a [Papírtovábbítás beállítása menü] képernyőre.

Papírbeállítások USB importálás/exportálás funkciója

    Az USB importálás/exportálás funkció lehetőséget biztosít a készüléken regisztrált papírbeállítási adatok mentésére egy USB memóriába, valamint egy a másik, azonos típusú készülék adatainak regisztrálására a készüléken. A papírbeállítási adatok importálásához vagy exportálásához, előzetesen csatlakoztatnia kell egy USB memóriát a készülék USB portjához. A készülékhez csatlakoztatható USB memóriák száma egy.

    • Az [Mind] lehetőséggel végzett importálás esetén, az USB memóriában tárolt valamennyi papírbeállítási adat importálásra kerül és felülírja a készüléken regisztrált adatokat.

    • Az [Egyéni] importálási lehetőség használata esetén, a kiválasztott papírbeállítási adatok kerül importálásra, és azokat új adatként regisztrálhatja a készüléken vagy felülírhatja a meglévő adatokat. Az [Új tárolás] lehetőséggel, legfeljebb 500 adat, a készüléken korábban regisztrált adatokat is beleértve, importálható a készülékre. (A regisztrálható adatok számát a 500 és a korábban regisztrált adatok különbsége adja meg) A [Felülírás] lehetőséggel legfeljebb 500 adat importálható.

    • Az exportálás funkció a készülék lévő összes papírbeállítási adatot egy USB memóriába menti.

    Papírbeállítási adatok importálása

    1. Végezze el az alábbi műveletet a Felhasználói beállítás részben leírt műveletet, hogy megjelenítse a [Felhasználói beállítás menü] képernyőt.

    2. Nyomja meg a [Rendszer beállítása] gombot a [Felhasználói beállítás menü] képernyőn, majd sorban nyomja meg a [Papírtovábbítás beállítása] és a [Papír beállítása] gombot.

      Megjelenik a [Papírbeállítások mentése/törlése] képernyő.

    3. Nyomja meg az [Importálás] gombot.

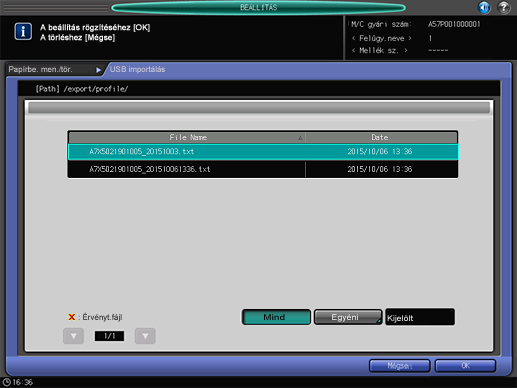

      Megjelenik az [USB importálás] képernyő.

    4. Válassza ki az importálni kívánt adatokat, majd nyomja meg az [Mind] vagy az [Egyéni] gombot.

      • Az [Mind] lenyomása esetén, folytassa az 5. lépéssel.

      • Az [Egyéni] lenyomása esetén, folytassa az 6. lépéssel.

      • A nem importálható adatokat tartalmazó fájlok neve mellett, a bal oldalon egy  jel látható.

    5. Nyomja meg az [Importálás] gombot az összes adat módosításához.

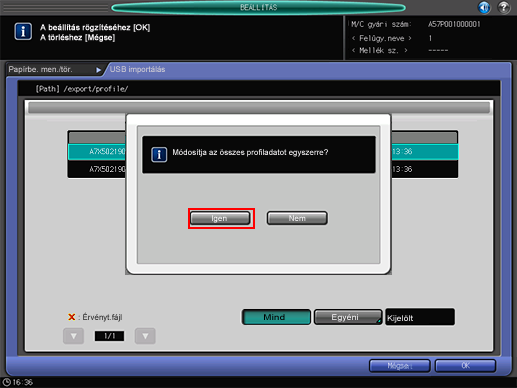

      • Megjelenik egy megerősítést kérő üzenet. Nyomja meg az [Igen] gombot a jóváhagyáshoz. A művelet elvetéséhez nyomja meg a [Nem] gombot.

      Mindkét esetben, a kijelzőn ismét megjelenik a [Papírbeállítások mentése/törlése] képernyő.

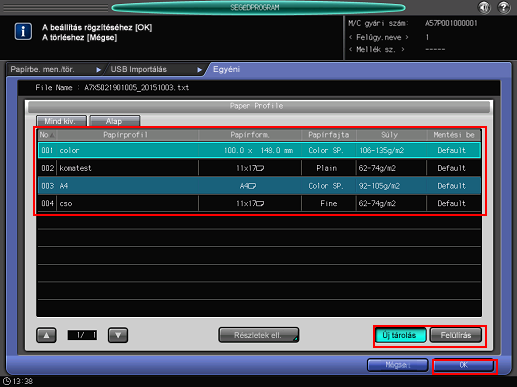

    6. Az [Egyéni] képernyő megjelenése esetén, válassza ki az importálásra kerülő papírbeállítási adatokat.

      • Az összes adat kiválasztásához, nyomja meg a [Mind kiv.] gombot. Az adatok kiválasztásának törléséhez nyomja meg a [Alap] gombot.

      • A kiválasztott adatok részleteinek megtekintéséhez nyomja meg a [Részletek ell.] gombot.

    7. Válassza ki az [Új tárolás] vagy a [Felülírás] lehetőséget.

      • Az Új tárolás funkcióval az adatok a készülék papírbeállításainak üres helyeire kerül importálásra.

      • A Felülírás funkcióval az adatok a készülék papírbeállításainak azonos sorszámú helyeire kerül importálásra.

    8. Nyomja meg az [OK] gombot.

      A kijelzőn ismét megjelenik az [USB importálás] képernyő.

    9. Nyomja meg az [Importálás] gombot.

      Megjelenik egy megerősítést kérő üzenet.

    10. Nyomja meg az [Igen] gombot a jóváhagyáshoz. Az elvetéshez nyomja meg a [Nem] gombot (A jóváhagyást kérő párbeszédablak tartalma attól függ, hogy [Új tárolás] vagy [Felülírás] került-e kiválasztásra. Az alábbi példában az [Új tárolás]) esetén megjelenő képernyő látható.

      Mindkét esetben, a kijelzőn ismét megjelenik a [Papírbeállítások mentése/törlése] képernyő.

    Papírbeállítási adatok exportálása

    1. Végezze el az alábbi műveletet a Felhasználói beállítás részben leírt műveletet, hogy megjelenítse a [Felhasználói beállítás menü] képernyőt.

    2. Nyomja meg a [Rendszer beállítása] gombot a [Felhasználói beállítás menü] képernyőn, majd sorban nyomja meg a [Papírtovábbítás beállítása] és a [Papír beállítása] gombot.

      Megjelenik a [Papírbeállítások mentése/törlése] képernyő.

    3. Nyomja meg az [Exportálás] gombot.

      Megjelenik az exportált papírbeállítási adatokat tartalmazó fájl nevének megadására szolgáló képernyő.

    4. Írja be a fájlnevet, majd nyomja meg az [OK] gombot.

      • Az alapértelmezett fájlnév az alábbi elemeket tartalmazza.

      a készülék száma (13 számjegy)_év (4 számjegy) hónap (2 számjegy) nap (2 számjegy) óra (2 számjegy) perc (2 számjegy)

      • Legfeljebb 60 egy byte-os karaktert írhat be fájlnévként.

      • Ha nem kívánja megváltoztatni a fájl nevét, nyomja le az [OK] gombot, anélkül hogy beírna bármilyen karaktert.
