Meglévő denzitási egyensúly-beállítási adatok kézi beállítása

Végezze el kézi módon a meglévő denzitási egyensúly-beállítási adatok beállítását.

  • A beállítás tárgya: [Összes 9 pont] mód: 9 pont, [16 32 pont] mód: 512 pont
    Beállítási tartomány: -128 és +127 között

  • A denzitási egyensúly kézi beállításához két üzemmód áll rendelkezésre, az [Összes 9 pont] és a [16 32 pont].

  • Az [Összes 9 pont] mód esetén a 32 pontból 9 pontban kell beírni a denzitási értékeket, elosztva a keresztirány mentén, amelyek alapján a készülék automatikusan megállapítja a denzitás értékét a környező területeken.

  • A [16 32 pont] módban összesen 512 pontban kell kézileg beírni a denzitás értékét; keresztirányban 32 pontban, a papírtovábbítás irányában pedig 16 pontban.

  • Ezt a beállítást egyedileg lehet elvégezni, mindegyik előre beállított rasztertípus részére..

  • Bár háromféle [Sztochasztikus] beállítás használható, ([FM1], [FM2] és [FM3]), ezek egyike sem alkalmazható egy rasztertípushoz sem.

  1. A [KÉSZÜLÉK] képernyő [Beállítás] gombjának megnyomásával megjeleníthető a [Beállítás menü] képernyője.

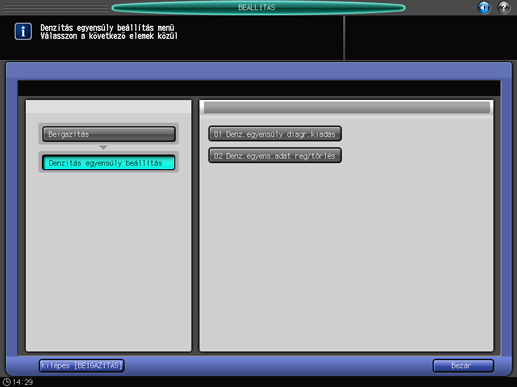

  2. Nyomja meg sorban a [Denzitás egyensúly beállítás] és a [Denz.egyens.adat reg/törlés] gombokat.

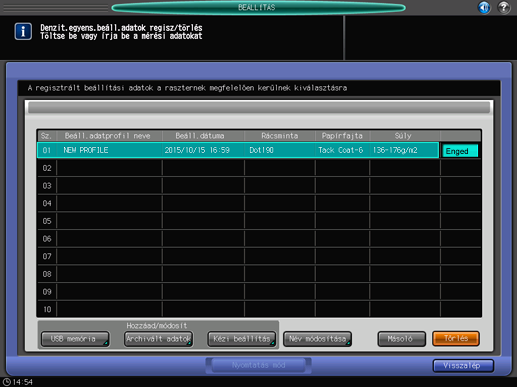

    Megjelenik a [Denzit.egyens.beáll.adatok regisz/törlés] képernyő.

  3. Válassza ki a listából a szerkeszteni kívánt meglévő adatok sorát, majd nyomja meg a [Kézi beállítás] gombot.

  4. Válassza ki a beállítani kívánt színt a [Sárga], [Bíbor], [Ciánkék] és [Fekete] közül.

  5. Válassza ki az [Összes 9 pont] vagy a [16 32 pont] lehetőséget.

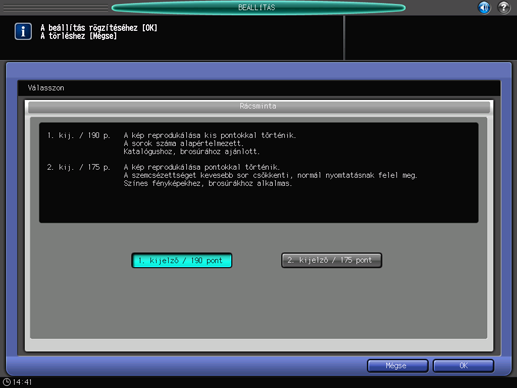

  6. Nyomja meg a [Rácsminta] gombot.

  7. Válassza ki a rasztert, amelyre alkalmazza a denzitási egyensúly-adatokat, majd nyomja meg az [OK] gombot.

    • Ha a szerkeszteni kívánt adatok színképfénymérővel mért kolorimetriai adatok, a raszter típusát nem lehet módosítani. A [Kijelző] gomb szürkítve jelenik meg, jelezve, hogy nem aktív.

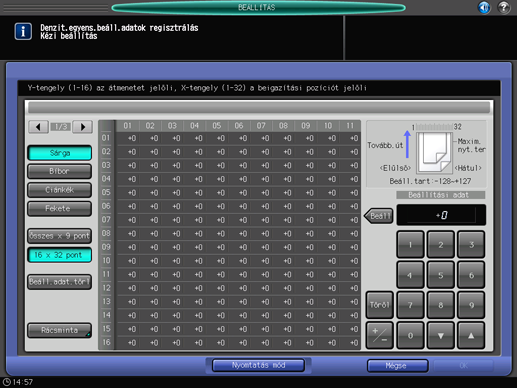

  8. Ha az [Összes 9 pont] lehetőséget választotta a 5. lépésben, írja be a kívánt beállítási értékeket a következő 9 pontban, az X tengelyen lévő 01 és 32 között számozott pont közül: [01], [05], [09], [13], [17], [21], [25], [29], [32].
    Ha a [16 32 pont] lehetőséget választotta a 5. lépésben. írja be a beállítási értékeket, a kívánt pontokban az 512 közül; 32 pont keresztirányban és 16 pont a papírtovábbítás irányában.

    • Használja szükség szerint a [] és [] gombot, hogy kiválassza a kívánt pontot az X tengelyen.

    • A [16 32 pont] kiválasztása esetén, az X tengely felső sorának lenyomásával ki lehet választani az összes pontot az alsóbb oszlopokban, amelyekbe így egyszerre írhat be egy azonos értéket.

    • A [+/-] gomb segítségével határozza meg, hogy az érték pozitív vagy negatív. A [Töröl] gombot lenyomva, "0" értéket állít be.

    • Nyomja meg a [Beáll] gombot.

  9. Ismételje meg a 4. és 8. közötti lépéseket, hogy beállítsa a denzitás egyensúlyát az összes szín esetén, amelyeknél szükségesnek ítéli.

    • A beállítási adatok törléséhez, nyomja meg a [Beáll.adat.törl] gombot. Az összes ponton visszaáll a "0" beállítási érték.

    • A [Beáll.adat.törl] "0" értékre állítja a beállítási értéket a kiválasztott ponton, valamint az adott szín összes pontjában egyaránt. Óvatosan használja ezt a gombot.

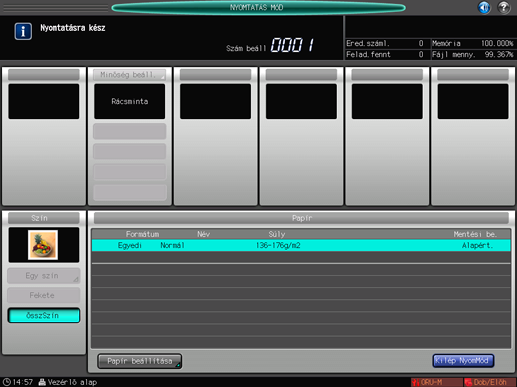

  10. Nyomja meg a [Nyomtatás mód] gombot.

  11. Ellenőrizze a papírbeállításokat.

    • Ha a beállítások eltérnek a jelenleg behelyezett nyomtathordozó jellemzőitől, nyomja meg a [Papír beállítása] gombot, majd az [Előhívás] vagy a [Beáll.módos.] gombot, a papírbeállítás módosításához.

  12. Nyomja meg a Start billentyűt a kezelőpanelen.

    A készülék kinyomtatja a diagramot, a beállítás szerint denzitás-egyensúllyal.

  13. Nyomja meg a [Kilép NyomMód] gombot, hogy visszatérjen a [Denzit.egyens.beáll.adatok regisztrálás] képernyőre.

  14. Ellenőrizze a 12. lépésben kinyomtatott diagramot, majd ismételje meg a 4. és 13. közötti lépéseket, amíg eléri a kívánt denzitási egyensúlyt.

  15. Amikor befejezte a beállítást, nyomja meg az [OK] gombot a [Denzit.egyens.beáll.adatok regisztrálás] képernyőn.

    A kijelzőn ismét megjelenik a [Denzit.egyens.beáll.adatok regisz/törlés] képernyő.

    • Ha nem nyomja le az [OK] gombot a diagram nyomtatása után, a kolorimetriai adatok nem kerülnek módosításra és regisztrálásra. Ne feledje megnyomni az [OK] gombot.

  16. Nyomja le a [Név módosítása] gombot a profilnév módosításához.

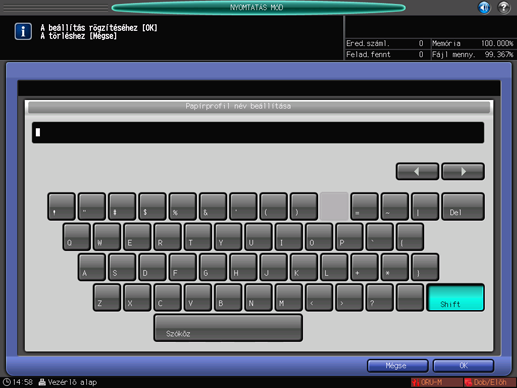

    Megjelenik a [Papírprofil név beállítása] képernyő.

    • Írja be a kívánt profilnevet, majd nyomja meg az [OK] gombot.

  17. Nyomja meg a [Vissza] gombot.

    A kijelzőn ismét megjelenik a [Denzitás egyensúly beállítás menü] képernyő.
