Denzitási egyensúly diagram nyomtatása

A diagram beolvasásához az alábbi színképfénymérők használhatók.

  • i1-iSisXL
    i1-Pro/i1-Pro2
    FD-5 BT
    FD-9

  • Az i1-iSisXL/FD-9 és i1-Pro/i1-Pro2 típusok mindegyike kétféle diagramot használ: 1.típus a normál beállításhoz és 2.típus a nagy pontosságú beállításhoz. Az FD-5 BT háromféle diagramot használ: 1.típus a normál beállításhoz, 2.típus a nagy pontosságú beállításhoz és 3.típus a nagy pontossági beállításhoz egy sáv mérésével.

    Nyomtassa ki azt a diagramot, amelyikhez a készüléken beállított raszter alkalmazásra került.

    Mielőtt kinyomtatná a diagramot, válassza ki a megfelelő rasztert és papírt.

  • A [Sztochasztikus] rasztert azonban nem lehet a diagram nyomtatásához kiválasztani.

  1. A [KÉSZÜLÉK] képernyő [Beállítás] gombjának megnyomásával megjeleníthető a [Beállítás menü] képernyője.

  2. Nyomja meg sorban a [Denzitás egyensúly beállítás] és a [Denzitáa egyensúly diagram kiadása] gombokat.

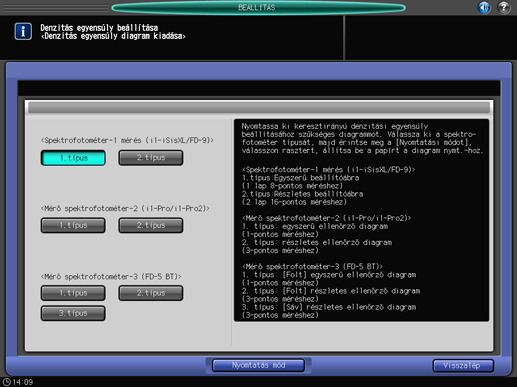

  3. Válassza ki a kívánt színképfénymérőt és diagramtípust, majd nyomja meg a [Nyomtatás mód] gombot.

    • Az [1.típus] a normál beállításhoz, a [2.típus] és a [3.típus] egyaránt a nagy pontosságú beállításhoz használható.

    • i1-iSisXL vagy FD-9 színképfénymérő használatához, válassza ki az [1.típus] vagy a [2.típus] lehetőséget [Spektrofotométer-1 mérés (i1-iSisXL/FD-9)] alatt.

    • i1-Pro/i1-Pro2 színképfénymérő használatához, válassza ki az [1.típus] vagy a [2.típus] lehetőséget a [Mérő spektrofotométer-2 (i1-Pro/i1-Pro2)] alatt.

    • FD-5 BT színképfénymérő használatához, válassza ki az [1.típus], a [2.típus] vagy a [3.típus] lehetőséget a [Mérő spektrofotométer-3 (FD-5 BT)] alatt.

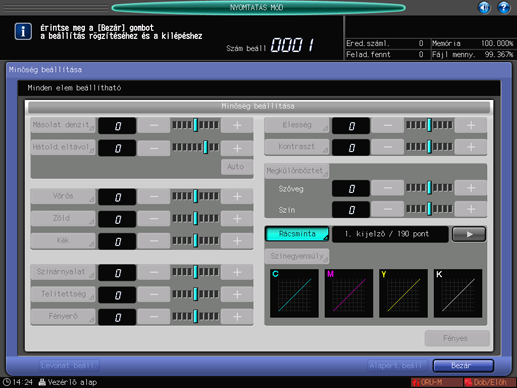

  4. Nyomja le a [Minőség beáll.] gombot.

  5. A [] gombot lenyomva a [Rácsminta] jobb oldalán, megjelenítheti a kívánt rasztert.

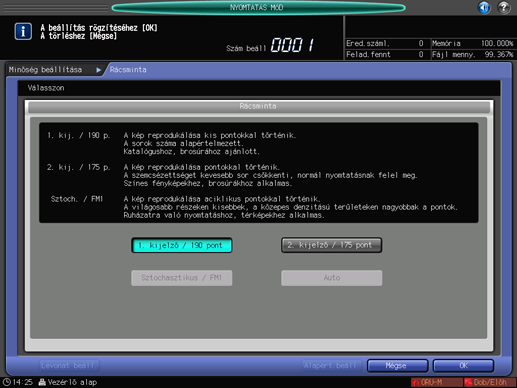

    • Szükség esetén, a [Rácsminta] gombot megnyomva, megjelenítheti a [Rácsminta] képernyőt kiválaszthat bármilyen rasztert. Válasszon egy rasztert, majd nyomja meg az [OK] gombot.

    • Nyomja meg a [Bezár] gombot a [Minőség beállítása] képernyőn.

  6. Ellenőrizze a papírbeállításokat.

    • Ha a beállítások eltérnek a jelenleg behelyezett nyomtathordozó jellemzőitől, nyomja meg a [Papír beállítása] gombot, majd az [Előhívás] vagy a [Beáll.módos.] gombot, a papírbeállítás módosításához.

  7. Nyomja meg a Start billentyűt a kezelőpanelen.

    A beállítódiagram nyomtatásra kerül.

    • Ha az [1. típus] lett kiválasztva a [Spektrofotométer-1 mérés (i1-iSisXL / FD-9)] alatt a 3. lépésben, egy lap kerül nyomtatásra. A [2. típus] kiválasztása esetén két lap kerül nyomtatásra.

    • A [Mérő spektrofotométer-2 (i1-Pro / i1-Pro2)] kiválasztása esetén, a diagram egy lapra kerül nyomtatásra, akár az [1.típus], akár a [2.típus] kiválasztása esetén.

    • A [Mérő spektrofotométer-3 (FD-5 BT)] kiválasztása esetén, a diagram egy lapra kerül nyomtatásra, akár az [1.típus], akár a [2 .típus] vagy a [3.típus] került kiválasztásra.

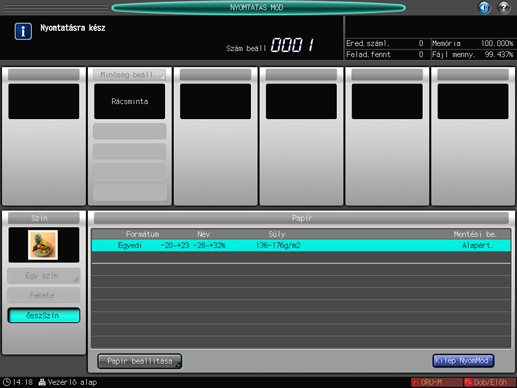

  8. Nyomja meg a [Kilép NyomMód] gombot.

    A kijelzőn ismét megjelenik a [Denz.egyensúly diagr.kiadás] képernyő.

  9. Nyomja meg a [Vissza] gombot.

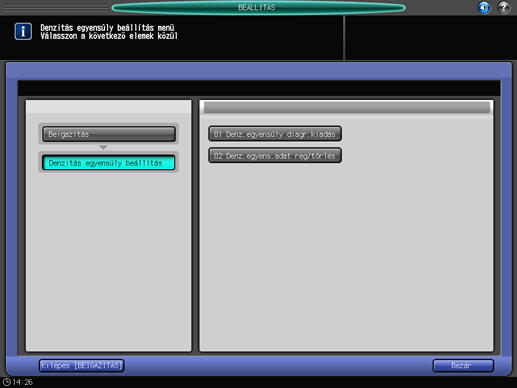

    A kijelzőn ismét megjelenik a [Denzitás egyensúly beállítás menü] képernyő.
