A nyomtatófunkciók áttekintése
Ebben a részben a nyomtatófunkciót biztosító képvezérlő áttekintése és csatlakozási környezete kerül ismertetésre.

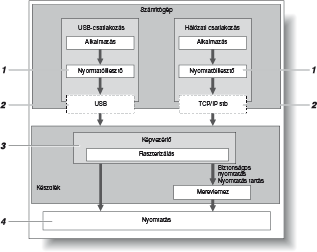

Nyomtatási folyamatok
A következőkben a készülék nyomtatóként történő használatát vázoljuk fel.
A valamelyik alkalmazás által kiküldött nyomtatási adatokat a nyomtatóillesztő-program fogadja.
Az adatok, USB kapcsolat esetén az USB csatlakozón, hálózati kapcsolat esetén pedig az Ethernet (TCP/IP stb.) illesztőn keresztül továbbításra kerülnek a képvezérlőhöz. Ezután a képvezérlő átadja az adatokat a készüléknek.
A képvezérlő raszterizálja a képeket (bitkép adatokká bővíti a kimeneti karaktereket és képeket).
Ezek az adatok kerülnek nyomtatásra a készüléken.
A képvezérlő szerepe
A készülék a beépített képvezérlővel együtt képezi a nyomtatórendszert. A nyomtatást az ehhez a nyomtatórendszerhez csatlakozó számítógépen működő alkalmazásból lehet elvégezni.
A képvezérlő az alábbi funkciókat biztosítja.
A számítógépen lévő nyomtatóillesztő által küldött adatok nyomtatása
A hálózati protokollok támogatása, beértve a TCP/IP (IPv4/IPv6), IPX/SPX és Bonjour protokollokat
Hálózaton keresztül végzett nyomtatás, Web szolgáltatások, SMB (Windows), LPR vagy IPP nyomtatás használatával
A készülék és a képvezérlő beállításainak elvégzése egy kliens-számítógépről, a hálózaton keresztül (egy webböngésző használatával)
A nyomtatásra kerülő oldalak számának ellenőrzése ( a Felhasználói hitelesítés és a Számlakövetés funkciók segítségével)
