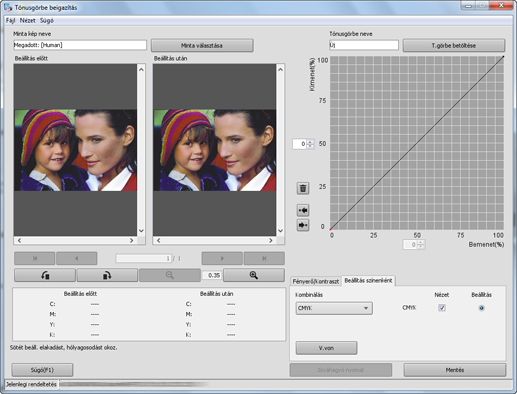

[Tőnusgörbe beigazítás] képernyő
A Color Centro színgörbe beigazítás funkciója a [Tőnusgörbe beigazítás] képernyőt használja.
A képernyő megjelenítéséhez kattintson a [Tőnusgörbe beigazítás] elemre a [Color Centro] képernyőn. A képernyő bezárásához válassza ki a [Bezár] menüpontot a [Fájl] menüből.
A [Tőnusgörbe beigazítás] képernyő az alábbi elemeket tartalmazza;
A képernyő szerkezete
Név | Leírás |
|---|---|
[Minta kép neve] | Megjeleníti a [Minta választása] funkcióval kiválasztott mintakép nevét. További indítások esetén a korábban kiválasztott mintakép neve jelenik meg. |
[Minta választása] | Lehetőséget biztosít egy mintakép kiválasztására a [Minta választása] képernyőről. |
[Tónusgörbe neve] | Megjeleníti a [T.görbe betöltése] funkcióval beolvasott színgörbe nevét. |
[T.görbe betöltése] | Lehetőséget biztosít egy színgörbe beolvasására a [Tónusgörbe-kezelés] képernyőről. Szintén itt végezheti el a színgörbe-kezelő műveleteket is. |
[Beállítás előtt] | Megjeleníti a képet a színgörbe beigazítása előtt. |
[Beállítás után] | Megjeleníti a képet a színgörbe beigazítása után. Minden művelet eredménye azonnal megjelenik a képernyőn. |
[<<], [<], [>], [>>] | Ha több, a [Minta választása] képernyőn kiválasztott kép lett befoglalva a képvezérlő egy Függő feladatába, ezekre a gombokra kattintva léphet az első, az előző, a következő vagy az utolsó képre. Ez a funkció csak abban az esetben használható, ha a [Fnt.felad.] kijelölésre került a [Minta választása] képernyőn. |
| Elfordítja a képet 90 fokkal az óramutató járásával ellentétes irányba. |
| Elfordítja a képet 90 fokkal az óramutató járásának irányába. |
| Csökkentett méretben jeleníti meg a képet. Addig csökkentheti a kép méretét, amíg a teljes kép megjelenik. |
Nagyítás | Megjeleníti a nagyítás szintjét a kép megjelenítéséhez. |
| Nagyítva jeleníti meg a képet. A nagyítási tényező a következő négy fokozat közül választható: x2, x4, x8 és x16. |
(CMYK értékek megjelenítési területe) | Megjeleníti a CMYK értékeket az egérmutató helyén, ha a mutató a Beigazítás előtti vagy a Beigazítás utáni képen található. |
(görbe megjelenítési területe) | Megjeleníti a beállításokat a [Fényerő/Kontraszt] és a [Beállítás színenként] lapokon. A [Beállítás színenként] lap kiválasztása esetén, a színgörbe beigazítását egy pont rajta történő elhelyezésével és annak mozgatásával lehet elvégezni. |
(függőleges tengely mező) | Megjeleníti a görbe megjelenítési területén kiválasztott pont kimeneti denzitását (%). Megadhat egy értéket a kiválasztott pont elmozdításához. |
| Törli a jelenleg kiválasztott pontot (az aktív pontot). |
| Kiválasztja az egy lépéssel az aktív pont előtti beállítási pontot. |
| Kiválasztja az egy lépéssel az aktív pont utáni beállítási pontot. |
(vízszintes tengely mező) | Megjeleníti a görbe megjelenítési területén kiválasztott pont kimeneti denzitását (%). Megadhat egy értéket a kiválasztott pont elmozdításához. |
[Fényerő/Kontraszt] lap | Megjeleníti a fényerő és a kontraszt beállítására szolgáló képernyőt. Részletesen lásd a Fényerő/Kontraszt lap részhez. |
[Fényerő/Kontraszt] lap - [V.von] | Törli a [Fényerő/Kontraszt] lapon és a [Beállítás színenként] lapon elvégzett beállításokat és visszaállítja a legutóbb mentett beállításokat. |
[Beállítás színenként] lap | Megjeleníti az egyes színek beállítására szolgáló képernyőt. Részletesen lásd a A színgörbék beigazítása (Színenként) részhez. |
[Beállítás színenként] lap - [V.von] | Törli a [Fényerő/Kontraszt] lapon és a [Beállítás színenként] lapon elvégzett beállításokat és visszaállítja a legutóbb mentett beállításokat. |
[Oldal tónusgörbe visszavonása] | Törli az oldal színgörbéjét. Ez a funkció abban az esetben hatásos, ha egy olyan oldal beállítását végzi, amely az oldal színgörbéjével került beállításra. Még ha a feladatban van is olyan oldal, amelyen alkalmazásra került az oldal színgörbéje, a művelet nem hatásos, ha egy olyan oldal lett megnyitva, amelyen nem került alkalmazásra a görbe. |
[Jóváhagyó nyomtat] | Alkalmazza a beállítást és végrehajtja a nyomtatást, amelyen ellenőrizhető a beállítás eredménye. Ez a funkció csak abban az esetben használható, ha a [Fnt.felad.] kijelölésre került a [Minta választása] képernyőn. |
[Mentés] | Menti a beállítás eredményét. Ez a gomb csak akkor jelenik meg és funkció csak abban az esetben használható, ha az [Megadott] kijelölésre került a [Minta választása] képernyőn. |
[Alkalmaz] | A beigazított színgörbék alkalmazása a feladatban. Ez a gomb csak akkor jelenik meg és funkció csak abban az esetben használható, ha a [Függő feladat] kijelölésre került a [Minta választása] képernyőn. |
[Súgó] | Megjeleníti az ehhez a képernyőhöz tartozó Súgót. |
A képernyő menüi
A [Tőnusgörbe beigazítás] képernyő menüi az alábbi elemeket tartalmazzák;
Menü | Menüpontok | Leírás |
|---|---|---|
[Fájl] | [Új tőnusgörbe] | Egy új színgörbe létrehozása. |
[Tónusgörbe-kezelés] | Lehetőséget biztosít egy színgörbe beolvasására a [Tónusgörbe-kezelés] képernyőről. Szintén itt végezheti el a színgörbe-kezelő műveleteket is. | |
[Minta választása] | Lehetőséget biztosít egy mintakép kiválasztására a [Minta választása] képernyőről. | |
[Jóváhagyó nyomtat] | Alkalmazza a beállítást és végrehajtja a nyomtatást, amelyen ellenőrizhető a beállítás eredménye. Ez a funkció csak abban az esetben használható, ha a [Fnt.felad.] kijelölésre került a [Minta választása] képernyőn. | |
[Tónusgörbe mentése] | Menti a beállítás eredményét. | |
[Alkalmaz] | A beigazított színgörbék alkalmazása a feladatban. Ez a funkció csak abban az esetben használható, ha a [Fnt.felad.] kijelölésre került a [Minta választása] képernyőn. | |
[Bezár] | Bezárja a képernyőt és kilép ebből a funkcióból. | |
[Nézet] | [Előző oldal] | Abban az esetben használható, ha több, a [Minta választása] képernyőn kiválasztott kép lett befoglalva a képvezérlő egy feladatába. Megjeleníti az előző oldal képét. |
[Következő oldal] | Abban az esetben használható, ha több, a [Minta választása] képernyőn kiválasztott kép lett befoglalva a képvezérlő egy feladatába. Megjeleníti a következő oldal képét. | |
[Első oldal] | Abban az esetben használható, ha több, a [Minta választása] képernyőn kiválasztott kép lett befoglalva a képvezérlő egy feladatába. Megjeleníti az első oldal képét. | |
[Utolsó oldal] | Abban az esetben használható, ha több, a [Minta választása] képernyőn kiválasztott kép lett befoglalva a képvezérlő egy feladatába. Megjeleníti az utolsó oldal képét. | |
[Forgatás (Balra)] | Elfordítja a képet 90 fokkal az óramutató járásával ellentétes irányba. | |
[Forgatás (Jobbra)] | Elfordítja a képet 90 fokkal az óramutató járásának irányába. | |
[Nagyítás] | Nagyítva jeleníti meg a képet. A nagyítási tényező a következő négy fokozat közül választható: x2, x4, x8 és x16. | |
[Kicsinyítés] | Csökkentett méretben jeleníti meg a képet. Addig csökkentheti a kép méretét, amíg a teljes kép megjelenik. | |
[Megjelenítés csak beáll. előtt] | Csak a [Beállítás előtt] kép kerül megjelenítésre. | |
[Megjelenítés csak beáll. után] | Csak a [Beállítás után] kép kerül megjelenítésre. | |
[Beigazítás előtti és utáni megjelenítése] | A [Beállítás előtt] és a [Beállítás után] képek egyaránt megjelennek. | |
[Nincs figyelmeztető üzenet] | Ez a beállítás csak akkor kerül alkalmazásra, ha a képernyő a Job Centro programból lett elindítva. Kiválaszthatja, hogy megjelenjen-e figyelmeztető üzenet vagy sem. A figyelmeztető üzenet akkor jelenik meg, ha megnyit egy feladatot a Color Centro programban és a feladatban a különböző objektumok színgörbe beállításai eltérők. Az objektumok Kép és Szöveg/grafika típusúak. (Egy beépülő illesztőprogram vagy hasonló használata esetén a feladat minden objektuma részére meg lehet határozni a színgörbe beállítását.) A színgörbe módosítása a teljes feladatra hatással van, nem csak az objektumra. Csak akkor használja ezt a funkciót, ha megértette a fenti szempontokat. Ez a funkció nem használható ezen a készüléken. | |
[Súgó] | [Súgó] | Megjeleníti az ehhez a képernyőhöz tartozó Súgót. |
[Verzióinformáció] | Megjeleníti a Color Centro verziószámát. |
