Kalibrálás a G7 kalibrálás használatával

Ebben a részben a G7 kalibrálás végrehajtása kerül ismertetésre.

A G7 kalibrálás részletes ismertetését, lásd az alábbi részben.

Vezérlő speciális kalibrálása (Szokásos beállítási folyamat (Nagy pontosság/Beállítási folyamat a raszter módosítása esetén))

  1. A [Calibration Manager] képernyőn, kattintson a [G7 kalibráció indítása] elemre.

    • Ha a képernyőn nem jelenik meg a [G7 kalibráció indítása], kattintson a [G7 kalibráció megjelenítése] elemre a megjelenítéséhez.

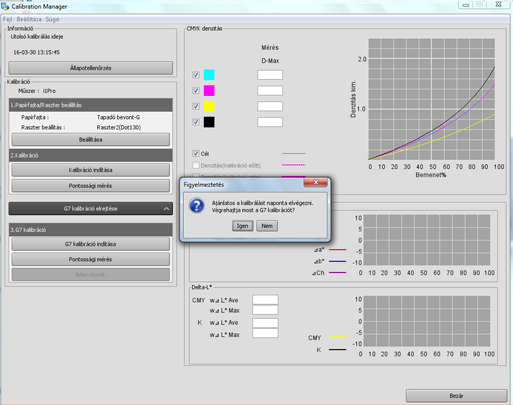

    • Ha több nap telt el a legutóbb szokásos kalibrálás elvégzése óta, megjelenik egy párbeszéd-ablak, amely a szokásos kalibrálás végrehajtására figyelmezteti.
      Kattintson az [Igen] gombra a G7 kalibrálást végrehajtására szolgáló képernyő megjelenítéséhez.
      Kattintson a [Nem] gombra a visszatéréshez a [Kalibráláskezelő] képernyőre. Kattintson a [Kalibráció indítása] gombra a szokásos kalibrálás végrehajtásához.

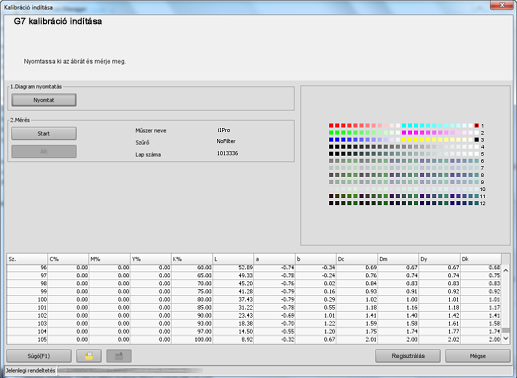

    Megjelenik a G7 kalibrálás végrehajtására szolgáló képernyő.

  2. Kattintson a [Nyomtat] gombra.

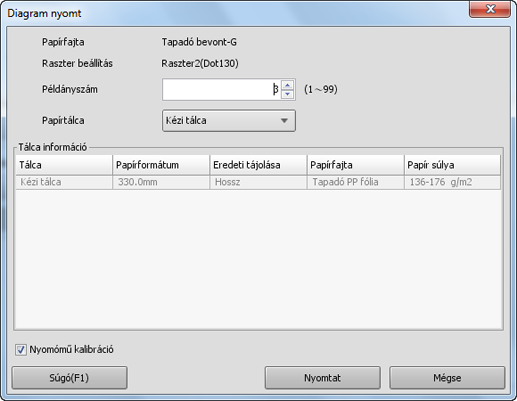

    Megjelenik a [Diagram nyomt] képernyő.

  3. Állítsa be a példányszámot és válasszon ki egy papírtálcát.

    • A példányszám részére, állítson be egy értéket 1 és 99 között.

    • A Motor kalibrálásának végrehajtásához, jelölje ki a jelölőnégyzetet.

  4. Kattintson a [Nyomtat] gombra.

    A diagram nyomtatása végrehajtásra kerül. A nyomtatás után ismét megjelenik a G7 kalibrálás képernyője.

  5. Csatlakoztassa a műszert a számítógéphez, majd kattintson az [Start] gombra.

  6. Kattintson az [OK] gombra a [Mérőműszer kalibráció] képernyőn, majd kövesse az utasításokat.

  7. Kattintson az [OK] gombra a [Mérés indítása] képernyőn és kövesse az utasításokat.

    Kezdetét veszi a mérés.

    A mérés befejezése után az eredmény megjelenik a listában és a mezők az előnézeti területen színesben jelennek meg.

    • Megjelenik a koloriméter kezelőképernyője. Kövesse a megjelenő ablakokon látható utasításokat.

    • Ha rossz sort mér, megjelenik egy figyelmeztető üzenet. Kiválaszthatja, hogy ismét megpróbálja a mérést a megfelelő soron vagy továbblép a következő sorra.

    • A mérés leállításához, kattintson a [Állj] gombra.

    • A mérési adatok beszerzése után, az [OK] gomb elérhetővé válik.

    • A mérés előtt a mezők szürkén jelennek meg, de a mérés után a mezők színesen láthatók.

    • Az egyes mezőkhöz tartozó értékek megjelennek a mérési eredmények listájában.

    • Ha egy színes mezőre kattint az előnézet területen, a mérési eredmények listájában kiválasztásra kerül a megfelelő sor. Másrészt, ha egy sorra kattint mérési eredmények listájában, a megfelelő színes mező kiválasztásra kerül az előnézeti képen.

    • Szükség esetén, a vagy a gombra kattintva eltárolhatja a mérés eredményét a helyi merevlemezre vagy betölthet egy tárolt mérési eredményt.

  8. Kattintson a [Registration] gombra.

    Megjelenik a befejező párbeszéd-ablak.

  9. Kattintson az [OK] gombra.

    • A G7 beállítási táblázat a csoport képviselője alá kerül regisztrálásra, amely előzetesen beállításra került, a Csoportosítási beállítás során.
