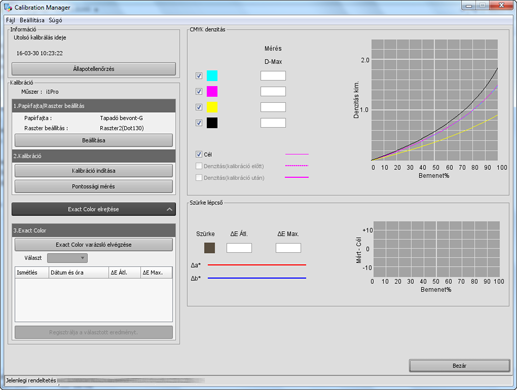

Calibration Managerképernyő

1

[Információ]

Megjeleníti a legutóbb kalibrálás vagy szkennelés-kalibrálás végrehajtásának dátumát és időpontját.

2

[Állapotellenőrzés]

Megjeleníti a kiválasztott raszterbeállítás részére, papírtípusonként az adatok rögzítésének dátumát és időpontját. Szkennelés-kalibrálás végrehajtása esetén a vonatkozó információk kék színnel jelennek meg.

3

[Műszer]

Megjeleníti a [Műszer] menüpont alatt, a [Beállítása] menüben kiválasztott kolorimétert.

4

[Papírfajta]

Megjeleníti a [Beállítása] alatt kiválasztott papírtípust.

5

[Raszter beállítás]

Megjeleníti a [Beállítása] alatt kiválasztott szűrőtípust.

6

[Beállítása]

Lehetőséget biztosít a papírtípus és a szűrőtípus beállítására.

7

[Kalibráció indítása]

Elindítja a kalibrálást.

8

[Pontosság mérés]

Megméri a kalibrálás pontosságát.

9

[Exact Color elrejtése]

Elrejti a [3.Exact Color] és a [Szürke lépcső] elemeket.

HAz erre az elemre kattint, az [Exact Color megnyitása] lesz.

[Exact Color megnyitása]

Megjeleníti a [3.Exact Color] és a [Szürke lépcső] elemeket.

HAz erre az elemre kattint, az [Exact Color elrejtése] lesz.

10

[Exact Color varázsló elvégzése]

Elindítja a Pontos szín eljárást.

11

[Választ]

Lehetővé teszi, hogy Pontos szín beállítási táblázat regisztrálásához kiválaszthassa, hogy Pontos szín beállítási adatokat vagy a kiválasztott pontosság-javítási munkamenet adatait kívánja-e regisztrálni.

12

Lista

Megjeleníti a kalibrálás-pontossági mérés, a Pontos szín beállítási pontosság mérése és a Pontos szín beállítási pontosság-javítási ellenőrzés adatait.

13

[Regisztrálja a választott eredményt.]

Regisztrálja a Pontos szín adatokat.

14

C, M, Y, K

Lehetőséget biztosít a megjelenítésre kerülő görbék kiválasztására. Jelölje be a görbe megjelenítéséhez. A jelölés törlésével a görbe nem jelenik meg.

15

[Mérés D-Max]

Megjeleníti a kalibrálás végrehajtásakor vagy a kalibrálási pontosság mérésekor mért D-Max értéket.

A D-Max a maximális denzitás.

Ha a mért érték sokkal alacsonyabb, mint a D-Max, előfordulhat, hogy a magas denzitású színek nem megfelelően kerülnek reprodukálásra.

Ez az az állapot, amelyben a denzitás nem elegendő.

Ha a mért érték sokkal magasabb, mint a D-Max, az átmenetek durvák lehetnek.

Ez az az állapot, amelyben a 0% és 100% közötti átmenet kevesebb lépésszámban (például: 0% és 80% között) kerül végrehajtásra.

16

[Cél]

Ha ez az elem bejelölésre kerül, megjelenítésre kerül a kiválasztott papírtípushoz ajánlott célgörbe.

17

[Denzitás(kalibráció előtt)]

Kiválasztja, hogy megjelenítésre kerüljön-e a kalibrálás előtti diagram vagy sem.

18

[Denzitás(kalibráció után)]

Kiválasztja, hogy megjelenítésre kerüljön-e a kalibrálás utáni diagram vagy sem.

19

[CMYK denzitás] diagram

Megjeleníti a következő mérési görbéket:

• A papírtípushoz ajánlott célgörbéket

• Adatok a kalibrálás előtt

• Adatok a kalibrálás után

20

[Szürke lépcső] - [ΔE Átl.]

Megjeleníti a szürke lépések átlagos ΔE értékét a Pontos szín cél részére. A ΔE (Delta E) a színkülönbséget jellemzi.

A Lab színtér két bármelyik pontja között távolságot jelzi.

A ΔE értéke jellemzi színek között eltérést.

21

[Szürke lépcső] - [ΔE Max.]

Megjeleníti a szürke lépések maximális ΔE értékét a Pontos szín cél részére. A ΔE (Delta E) a színkülönbséget jellemzi.

A Lab színtér két bármelyik pontja között távolságot jelzi.

A ΔE értéke jellemzi színek között eltérést.

22

[Szürke lépcső] diagram

Megjeleníti a szürke lépés szürke-egyensúlyát.

A Δa* (delta a csillag) a színtérben lévő cél és az a* közötti távolságot jelzi.
a* a színárnyalatot jelenti a pirostól a zöldig terjedő színskálán.
Egy magasabb a* erősebben piros, egy alacsonyabb a* érték pedig erősebb zöld árnyalatnak felel meg.

A Δb* (delta b csillag) a színtérben lévő cél és a b* közötti távolságot jelzi.
b* a színárnyalatot jelenti a sárgától a kékig terjedő színskálán.
Egy magasabb b* erősebben sárga, egy alacsonyabb b* érték pedig erősebb kék árnyalatnak felel meg.

23

[Bezár]

Bezárja a képernyőt.

[Ismétlés]

Megjeleníti a mérési eredmények számát.

[Dátum és óra]

Megjeleníti a mérés elvégzésének dátumát és időpontját.

[3.Exact Color] - [ΔE Átl.]

Megjeleníti az átlagos ΔE értéket Pontos szín cél részére. A ΔE (Delta E) a színkülönbséget jellemzi.

A Lab színtér két bármelyik pontja között távolságot jelzi.

A ΔE értéke jellemzi színek között eltérést.

[3 Exact Color] - [ΔE Max.]

Megjeleníti a maximális ΔE értéket Pontos szín cél részére. A ΔE (Delta E) a színkülönbséget jellemzi.

A Lab színtér két bármelyik pontja között távolságot jelzi.

A ΔE értéke jellemzi színek között eltérést.

[Fájl]

[Reset]

Visszaállítja a kalibrálási adatokat a képvezérlőben a gyári alapértelmezett értékekre. Elveti a jelenlegi mérési adatokat és a képernyőn megjelenített beállítások és visszaállítja a képernyőt.

[Kalibrációs fájl importálása]

Betölti a kalibrálási adatokat és a Pontos szín adatokat a számítógépről.

[Kalibrációs fájl exportálása]

Kiírja a kalibrálási adatokat és a Pontos szín adatokat a számítógépre.

[Bezár]

Bezárja a [Calibration Manager] képernyőt.

[Beállítás]

[Műszer]

Meghatároz egy kolorimétert.

[Kalibrációs csoport]

Lehetővé teszi a papírtípusok csoportosítását az egyes szűrők szerint.

[Súgó]

[Súgó]

Kattintson ide a súgó megjelenítéséhez.

[Verzióinformáció]

Megjeleníti a Color Centro verziószámát.
