Fehlerbehebung

Ausrichtrolle anpassen

Passen Sie die Ausrichtrolle an und beseitigen Sie so die Papierverwindung.

Bevor Sie die Ausrichtrolle anpassen, führen Sie die folgenden Schritte durch: Ausführliche Informationen finden Sie Wenn sich das Papier verwindet.

  • Medienspannung überprüfen

  • Position des Mediums und anderer Teile überprüfen

  • Klebstoffreste entfernen, die an den Teilen anhaften

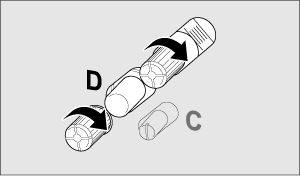

  1. Lösen Sie während des Transports oder des Drucks die beiden Schrauben an der Längsseite des Einzugsbereichs.

  2. Drehen Sie den Knopf um einen Markierungsstrich nach rechts oder links.

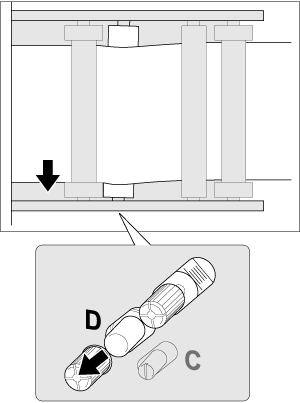

    • Wenn Sie den Knopf nach rechts bewegen, werden die Medien in die Maschine gesendet und dabei leicht nach innen gewölbt.

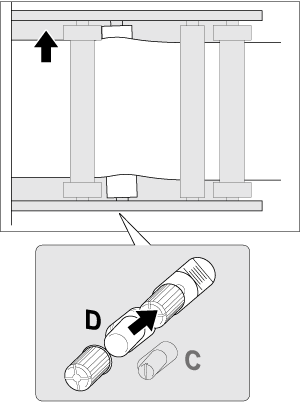

    • Wenn Sie den Knopf nach links bewegen, werden die Medien in die Maschine gesendet und dabei leicht nach außen gewölbt.

  3. Ziehen Sie die Schrauben an.

  4. Überprüfen Sie, ob beim Transport die Papierverwindung beseitigt ist. Ist dies nicht der Fall, wiederholen Sie die Schritte 1 bis 3.

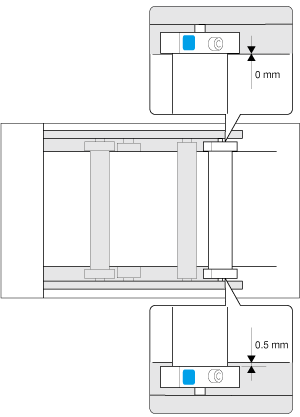

    • Wenn die Medien über einen Zeitraum von 20 Sekunden oder länger weiterhin eine der Medienführungen (Medienführungen der Spannrolle 1) berühren, wird das Verwindungsproblem gelöst. (Die folgende Abbildung zeigt ein Beispiel dafür, wie die Medien die Medienführung (Rückseite) leicht berühren. )

    • Achten Sie darauf, den Knopf nur jeweils um einen Markierungsstrich zu drehen.
