Ausgeben des Dichteausgleich-Diagramms

Das Diagramm kann mit den folgenden Spektralphotometern gelesen werden.

  • i1-iSisXL
    i1-Pro/i1-Pro2
    FD-5 BT
    FD-9

  • Die Spektralphotometer des Typs i1-iSisXL/FD-9 und i1-Pro/i1-Pro2 bieten zwei Diagrammtypen: Typ 1 für die Standard-Justage und Typ 2 für die Präzisionsjustage. Das FD-5 BT bietet drei Diagrammtypen: Typ 1 für die Standard-Justage, Typ 2 für die Präzisionsjustage und Typ 3 für die Präzisionsjustage bei der Strip-Messung.

    Geben Sie ein Diagramm aus, auf das der Rastertyp angewandt wird, der im System festgelegt ist.

    Vor der Ausgabe des Diagramms müssen ein passendes Raster und passendes Papier ausgewählt werden.

  • [Stochastisch] kann jedoch nicht für die Ausgabe eines Diagramms ausgewählt werden.

  1. Drücken Sie auf [Justage] im Bildschirm [GERÄT], um den Bildschirm [Justagemenü] anzuzeigen.

  2. Drücken Sie nacheinander auf [Dichteausgleich-Justage] und [Diagrammausg. Dichteausgl.].

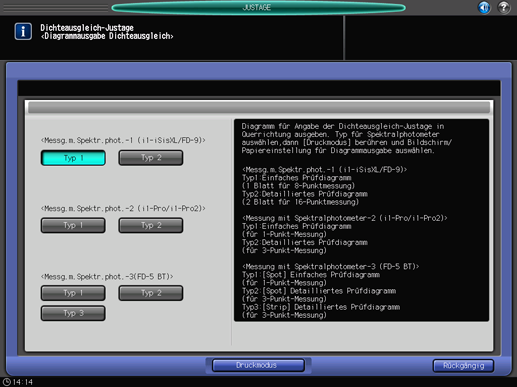

  3. Wählen Sie das gewünschte Spektralphotometer und den gewünschten Diagrammtyp aus und drücken Sie auf [Druckmodus].

    • [Typ 1] wird für die Standard-Justage eingesetzt und [Typ 2] und [Typ 3] werden für die Präzisionsjustage verwendet.

    • Zur Verwendung des Spektralphotometers i1-iSisXL oder FD-9 wählen Sie [Typ 1] oder [Typ 2] unter [Messg.m.Spektr.phot.-1 (i1-iSisXL/FD-9)].

    • Zur Verwendung des Spektralphotometers i1-Pro/i1-Pro2 wählen Sie [Typ 1] oder [Typ 2] unter [Messg.m.Spektr.phot.-2 (i1-Pro/i1-Pro2)].

    • Zur Verwendung des Spektralphotometers FD-5 BT wählen Sie [Typ 1], [Typ 2] oder [Typ 3] unter [Messg.m.Spektr.phot.-3(FD-5 BT)].

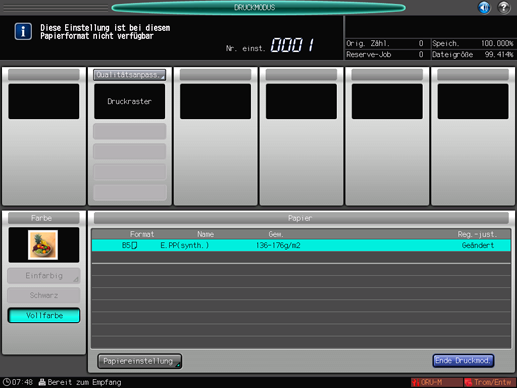

  4. Drücken Sie auf [Qualitätsanpass.].

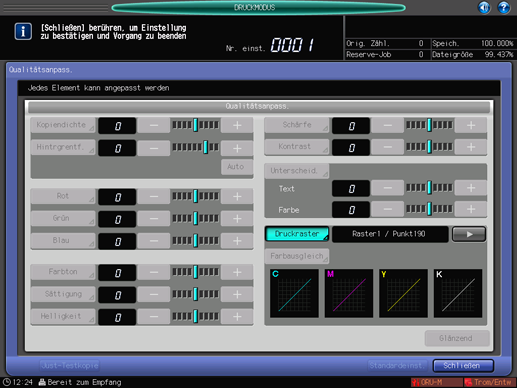

  5. Drücken Sie auf [] rechts neben [Druckraster], um das gewünschte Raster anzuzeigen.

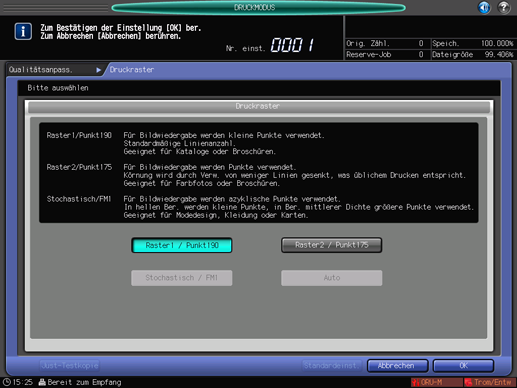

    • Bei Bedarf können Sie auf [Druckraster] drücken, um den Bildschirm [Druckraster] aufzurufen und ein Raster auszuwählen. Wählen Sie ein Raster aus und drücken Sie auf [OK].

    • Drücken Sie im Bildschirm [Qualitätsanpass.] auf [Schließen].

  6. Überprüfen Sie die Papiereinstellungen.

    • Wenn die Einstellungen von den Spezifikationen des derzeit eingelegten Mediums abweichen, drücken Sie auf [Papiereinstellung] und dann auf [Abrufen] oder [Einst. änd.], um die Papiereinstellungen zu ändern.

  7. Drücken Sie auf Start am Bedienfeld.

    Ein Testdiagramm wird ausgedruckt.

    • Wenn in Schritt 3 [Typ 1] für [Prüfen m. Spectrophotometer-1 (i1-iSisXL/FD-9)] ausgewählt wurde, wird ein Blatt ausgegeben. Wurde [Typ 2] ausgewählt, werden zwei Blätter ausgegeben.

    • Für [Messg.m.Spektr.phot.-2 (i1-Pro/i1-Pro2)] wird das Diagramm auf einem Blatt ausgegeben, auch wenn [Typ 1] oder [Typ 2] ausgewählt ist.

    • Für [Messg.m.Spektr.phot.-3(FD-5 BT)] wird das Diagramm auf einem Blatt ausgegeben, auch wenn [Typ 1], [Typ 2] oder [Typ 3] ausgewählt ist.

  8. Drücken Sie auf [Ende Druckmod.].

    Der Bildschirm [Diagrammausgabe Dichteausgleich] wird wieder angezeigt.

  9. Drücken Sie auf [Rückgängig].

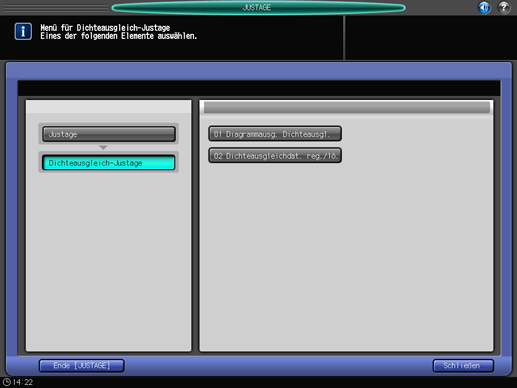

    Der Bildschirm [Menü für Dichteausgleich-Justage] wird wieder angezeigt.
