Zentrierjustage: Anpassen der Bildposition in Querrichtung im Drucker

Passen Sie die Bildposition in entgegengesetzter Richtung des Druckwerks an.

  • Führen Sie diese Justage nach Abschluss der Justage [Vergröß.jus. Querrichtung] durch.

  1. Wählen Sie [Sofortiger Stopp] für die [Einstellung für Druckstopp bei Änderungen] im Bildschirm [GERÄT].

    Mit dieser Einstellung ist es möglich, das gedruckte Bild im Ausgabebereich zu stoppen und den Zustand zu überprüfen.

  2. Drücken Sie auf [Justage] im Bildschirm [GERÄT], um den Bildschirm [Justagemenü] anzuzeigen.

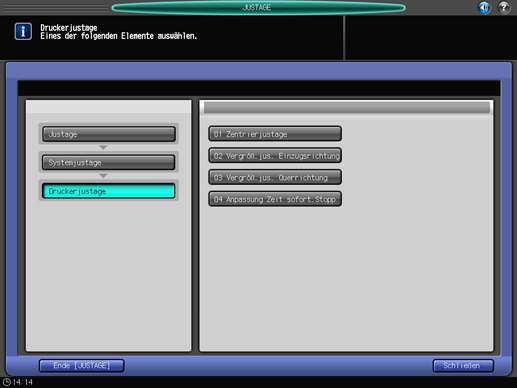

  3. Drücken Sie nacheinander auf [Systemjustage], [Druckerjustage] und [Zentrierjustage].

  4. Drücken Sie auf [Druckmodus].

  5. Überprüfen Sie die Papiereinstellungen.

    • Wenn die Einstellungen von den Spezifikationen des derzeit eingelegten Mediums abweichen, drücken Sie auf [Papiereinstellung] und dann auf [Abrufen] oder [Einst. änd.], um die Papiereinstellungen zu ändern.

  6. Drücken Sie auf Start am Bedienfeld.

    Daraufhin wird ein Testmuster ausgegeben.

  7. Messen Sie das Testmuster, um die Fehlausrichtung der Mittellinie zu ermitteln.

    Toleranz: innerhalb von 0 mm ± 0,5 mm

  8. Wenn eine Justage erforderlich ist, drücken Sie auf [Ende Druckmod.], um zum Bildschirm [Zentrierjustage] zurückzukehren.

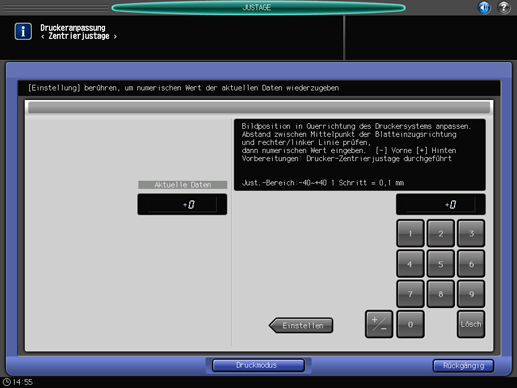

  9. Geben Sie die Einstellungsdaten über die Tastatur am Touch Display oder die Tastatur am Bedienfeld ein.

    • Verwenden Sie [+/-], um anzugeben, ob der Wert positiv oder negativ sein soll.

    • Drücken Sie auf [Einstellen], um den aktuellen Wert zu ändern.

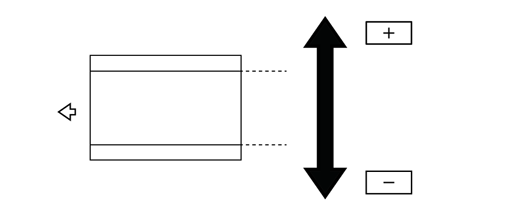

    • Justagebereich: -40 ([Vorne]) bis +40 ([Hinten]) (1 Schritt = 0,1 mm)

  10. Wiederholen Sie die Schritte 4 bis 9, bis das gewünschte Ergebnis erreicht ist.

  11. Drücken Sie auf [Rückgängig].

    Der Bildschirm [Druckerjustage] wird wieder angezeigt.

  12. Wenn Sie die Justage abgeschlossen haben, wählen Sie [Normaler Stopp] für die [Einstellung für Druckstopp bei Änderungen] im Bildschirm [GERÄT].
