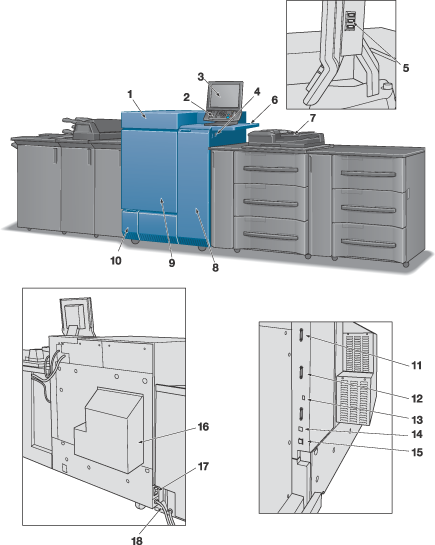

Externe Systemkomponenten

Nr.

Name

Beschreibung

1

Tonerklappe

Kann geöffnet werden, um Toner nachzufüllen.

2

Bedienfeld

Dient zum Festlegen verschiedener Einstellungen und Steuern von Systemfunktionen.

3

Touch Display

Hier werden Bildschirme angezeigt, wie z. B. der Bildschirm [GERÄT], in denen verschiedene Einstellungen eingerichtet und Bedienvorgänge ausgeführt werden können. Darüber hinaus werden auch Maßnahmen für die Fehlerbehebung erläutert.

4

Ein-/Ausschalter

Schaltet die Stromversorgung des Systems ein/aus.

5

Serviceport (USB 2.0 Typ A  3)

Wird für die Anbindung von Geräten, wie z. B. externe Speichermedien (USB-Flash-Laufwerk, USB-HDD) sowie für den Anschluss von Tastatur und Maus verwendet.

Dieser Anschluss ist nur für Geräte mit niedriger Stromaufnahme geeignet. Für Geräte mit hoher Stromaufnahme muss ein externes Netzteil verwendet werden. Die Gesamtlänge eines Kabels, mit dem USB-Geräte angeschlossen werden, sollte kürzer als 3 m sein.

6

Ablagetisch WT-512 (Sonderzubehör)

Kann als komfortabler Arbeitsbereich vor und nach dem Kopieren verwendet werden.

7

Automatischer Duplex-Originaleinzug (ADF)

Installiert an der Papiereinzugseinheit PF-708. Zieht automatisch mehrere Originale blattweise ein und scannt die Bilder der Originale auf dem Schlitzglas.

8

Rechte Seitenklappe

Wird nach rechts gedrückt, um Papierstaus zu beseitigen.

9

Linke Seitenklappe

Wird geöffnet, um Papierstaus zu beseitigen oder um den Hauptnetzschalter ein- oder auszuschalten.

10

Klappe des Resttonerbehälters

Wird geöffnet, um den Resttonerbehälter auszutauschen.

11

Verbindungsanschluss der ‐Papiereinzugseinheit

Wird verwendet, um die Papiereinzugseinheit PF-708 mit einem Kabel anzuschließen. Befindet sich nur an einem System mit installierter Papiereinzugseinheit PF-708.

12

Verbindungsanschluss des Bildcontrollers

Wird verwendet, um den Bildcontroller IC-308 oder den Bildcontroller IC-310 mit einem Kabel anzuschließen. Befindet sich nur an einem System mit installiertem Bildcontroller IC-308 oder Bildcontroller IC-310.

13

Serviceport (USB 2.0 Typ A  1)

Wird für den Anschluss der Authentifizierungseinheit (IC-Kartentyp) AU-201 verwendet.

14

Serviceport (USB 2.0 Typ B 1)

Wird für den Anschluss des Bildcontrollers IC-602 verwendet, um das System als USB-Drucker zu verwenden.

15

Netzwerkanschluss (10Base-T, 100Base-T, 1000Base-T)

Anschluss über ein Ethernet-Kabel zum Betrieb des Systems oder Nutzung des Systems als Netzwerkdrucker/-scanner.

16

Staubfilter

Wird für den Kühllüfter installiert, um Staub fernzuhalten.

17

Heizungsschalter

Dienst zum Ein-/Ausschalten der Heizung des Systems.

18

Netzkabel

Dient zur Stromversorgung des Hauptsystems.
