Verifica del nome e funzione delle singole parti della macchina

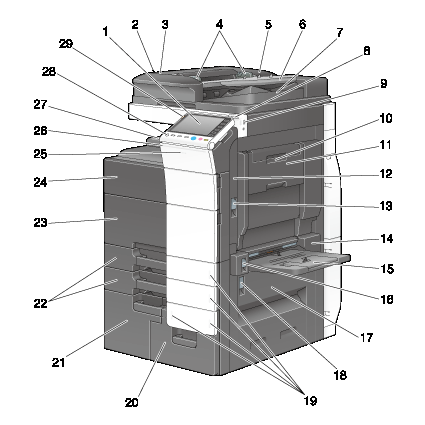

Lato anteriore
N. | Nome | Descrizione |
|---|---|---|
1 | Pannello di controllo | Consente di configurare le impostazioni della macchina. |
2 | Leva di rilascio del coperchio lato sinistro | Consente di aprire il coperchio lato sinistro. |
3 | Coperchio lato sinistro | Aprire il coperchio lato sinistro quando si elimina un inceppamento carta. |
4 | Guide laterali | Regolare la guida lungo la larghezza dell'originale. |
5 | Alimentatore documenti per la scansione doppia | Alimenta ed esegue automaticamente la scansione degli originali per pagina. Quest'unità è in grado di scansionare un originale 2 lati inserendo la carta una sola volta nella macchina senza bisogno di capovolgerla. Nel manuale si fa riferimento a questa unità come ADF. |
6 | Vassoio originale | Caricare l'originale con il lato rivolto verso l'alto nel vassoio. |
7 | Vassoio di uscita originali | L'originale scansionato è espulso in questo vassoio. |
8 | Penna a stilo | Consente di selezionare un menu nel pannello a sfioramento, o di inserire caratteri. |
9 | Porta USB (tipo A) conforme a USB 2.0/1.1 | Consente di collegare un'unità di memoria esterna (unità di memoria USB) alla macchina. |
10 | Leva di rilascio unità fronte-retro ‐automatica | Consente di bloccare l'unità duplex automatica. |
11 | Unità fronte-retro automatica | Consente di capovolgere la carta quando si esegue la stampa fronte-retro. |
12 | Sportello in alto a destra | Aprire questo sportello per rimuovere la carta inceppata. |
13 | Leva rilascio sportello alto destra | Consente di bloccare lo sportello superiore destro. |
14 | Sportello del vassoio bypass | Aprire questo sportello quando si elimina un inceppamento carta nel vassoio bypass. |
15 | Vassoio bypass | Consente di stampare dati su carta di formato irregolare, carta spessa, lucidi, cartoline (4 Consente di caricare fino a 150 fogli di carta normale, 100 fogli di Spessore 1, 80 fogli di Spessore 1+, 70 fogli di Spessore 2, 60 fogli di Spessore 3, 50 fogli di Spessore 4, 20 fogli di lucidi, cartoline (4 |
16 | Leva sportello del vassoio bypass | Consente di bloccare lo sportello del vassoio bypass. |
17 | Sportello in basso a destra | Aprire questo sportello per rimuovere la carta inceppata. |
18 | Leva rilascio sportello in basso a destra | Consente di bloccare lo sportello inferiore destro. |
19 | Indicatore esaurimento carta | Lampeggia o si illumina per indicare la carta residua nel vassoio. Per informazioni dettagliate, fare riferimento a Qui. |
20 | Vassoio 4 | Consente di caricare fino a 1000 fogli di carta normale. Consente di caricare fino a 750 fogli di Spessore 1, 500 fogli di Spessore 1+, 450 fogli di Spessore 2, 400 fogli di Spessore 3, 200 fogli di cartoline (4 |
21 | Vassoio 3 | Consente di caricare fino a 1500 fogli di carta normale. Consente di caricare fino a 1150 fogli di Spessore 1, 800 fogli di Spessore 1+, 700 fogli di Spessore 2, 600 fogli di Spessore 3, 200 fogli di cartoline (4 |
22 | Vassoio 1, vassoio 2 | Consente di caricare fino a 500 fogli. Consente di caricare fino a 400 fogli di Spessore 1, 280 fogli di Spessore 1+, 250 fogli di Spessore 2 e 200 fogli di Spessore 3. |
23 | Sportello anteriore inferiore | Aprire questo sportello per sostituire un contenitore del toner usato o unità immagine, e per pulire il vetro della testina di stampa. |
24 | Sportello anteriore superiore | Aprire questo sportello per sostituire una cartuccia del toner. |
25 | Indicatore dati | Lampeggia o si illumina per indicare lo stato di ricezione dei dati della macchina. Per informazioni dettagliate, fare riferimento a Qui. |
26 | Indicatore dello stato | Lampeggia di bianco durante la stampa. |
27 | Vassoio di uscita | Raccoglie le pagine stampate. |
28 | Tasto Alimentazione | Premere questo tasto per passare al modo Risparmio energia. Durante il funzionamento normale, il tasto si illumina di blu. Durante il modo Risparmio energia, il tasto lampeggia di blu o si illumina di arancione. |
29 | Spia di avviso | Lampeggia o si illumina per indicare che si è verificato un problema nella macchina. Per informazioni dettagliate, fare riferimento a Qui. |

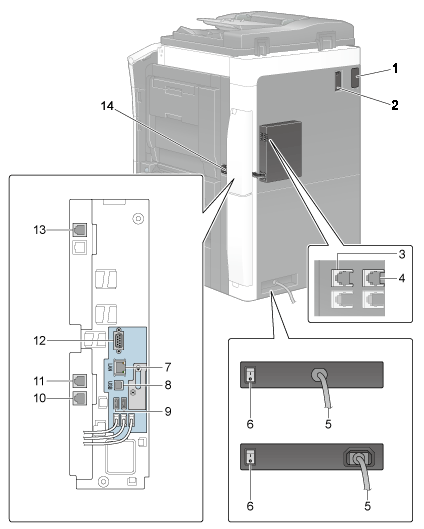

Lato posteriore
L'illustrazione mostra l'unità con il Riscaldatore, il Kit FAX FK-511, il Kit FAX FK-508 e il Kit montaggio fax MK-728 opzionali.
Il riscaldatore è trattato come un'unità opzionale a seconda delle zone di vendita.
Il Kit FAX FK-508 e il Kit montaggio fax MK-728 possono essere usati negli USA.
N. | Nome | Descrizione |
|---|---|---|
1 | Presa per l'unità di finitura | Collegare il cavo dell'unità di finitura. |
2 | Filtro | Consente di raccogliere le polveri di toner all'interno dell'unità principale. |
3 | Spina jack 3 per il telefono (FAX3) | Utilizzato per collegare una linea telefonica generica. |
4 | Spina jack 4 per il telefono (FAX4) | Utilizzato per collegare una linea telefonica generica. |
5 | Cavo dell'alimentazione | Consente di alimentare la macchina. La forma del cavo di alimentazione varia a seconda della regione di vendita. |
6 | Interruttore alimentazione riscaldatore | Consente di accendere e spegnere il riscaldatore. Questa funzione impedisce alla carta di essere influenzata dall'umidità quando la corrente è accesa. |
7 | Connettore di rete (10Base-T/100Base-TX/1000Base-T) | Collegare a questa porta quando si usa la macchina come stampante o scanner di rete. |
8 | Porta USB (tipo B) conforme a USB 2.0/1.1 | Collegare a questa porta quando si usa la macchina come stampante collegata via USB. |
9 | Porta USB (tipo A) conforme a USB 2.0/1.1 | Consente di collegare l'Unità di autenticazione AU-102 o l'Unità di autenticazione AU-201. |
10 | Jack per il collegamento del telefono (TEL PORT1) | Consente di collegare un cavo telefonico. Collegare il cavo a questo connettore quando si utilizza una sola linea telefonica. |
11 | Spina jack 1 per il telefono (LINE PORT2) | Utilizzato per collegare una linea telefonica generica. Collegare il cavo a questo connettore quando si utilizza una sola linea telefonica. |
12 | Porta RS‑232C | Consente di collegare un'unità scheda IC per JScribe. |
13 | Spina jack 2 per il telefono (LINE PORT2) | Utilizzato per collegare una linea telefonica generica. |
14 | Filtro ozono | Consente di raccogliere l'ozono all'interno dell'unità principale. |

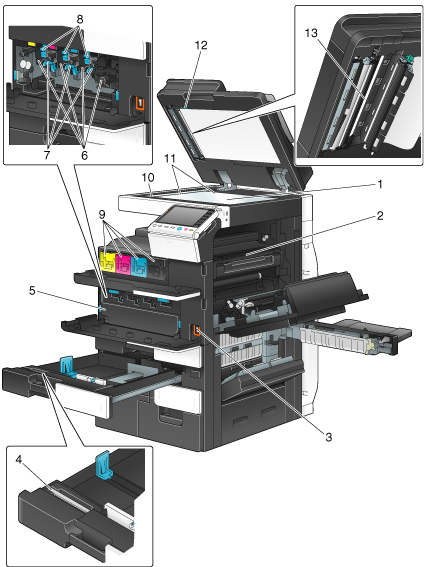

Dentro
N. | Nome | Descrizione |
|---|---|---|
1 | Lastra di esposizione | Consente di caricare l'originale. |
2 | Unità di fusione | Consente di fondere il toner con la carta tramite il calore e la pressione. |
3 | Interruttore di alimentazione principale | Premere questo interruttore per accendere o spegnere la macchina. |
4 | Pulitore testina di stampa | Consente di pulire la superficie del vetro della testina di stampa quando si sostituisce l'unità immagine. |
5 | Contenitore di raccolta toner | Consente di raccogliere il toner di scarto. |
6 | Unità immagine | Consente di creare un'immagine di stampa. |
7 | Pulitore caricatore | Consente di pulire il conduttore elettrostatico quando si verifica un errore immagine. |
8 | Linguetta di rilascio blocco | Consente di rimuovere l'unità immagine. |
9 | Cartuccia del toner | La macchina dispone di cartucce del toner in quattro colori: ciano (C), magenta (M), giallo (Y) e nero (K). Un'immagine a colori è il frutto della combinazione dei quattro colori toner. |
10 | Vetro fessura (lato anteriore) | Consente di scansionare un'immagine originale quando si usa l'ADF. |
11 | Misura originali | Caricare l'originale lungo questa scala. Questa scala è usata anche per misurare le dimensioni dell'originale caricato. |
12 | Apertura e chiusura della guida | Leva che blocca la guida per scansionare il lato posteriore dell'originale. Aprire questa guida quando si elimina un inceppamento carta o si pulisce il vetro fessura (lato posteriore). |
13 | Vetro fessura (lato posteriore) | Consente di scansionare il lato posteriore di un'originale quando si usa l'ADF. |
