Verifica dell'elenco dei componenti opzionali (bizhub C368/C308/C258)

1

Unità principale

Consente di scansionare l'originale nella sezione scanner e di stampare un'immagine scansionata nella sezione stampante.

Nel manuale si fa riferimento a questa unità come "macchina", "Unità principale ", o ''C368/C308/C258''.

2

Copri-originali OC-511

Consente di fissare gli originali caricati.

Nel manuale si fa riferimento a questa unità come coperchio originali.

3

Alimentatore documenti automatico fronte-retro DF-629

Alimenta ed esegue automaticamente la scansione degli originali per pagina. Questa unità inoltre inverte automaticamente ed esegue la scansione di originali di 2 lati.

Nel manuale si fa riferimento a questa unità come ADF.

4

Alimentatore documenti per la scansione doppia DF-704

Alimenta ed esegue automaticamente la scansione degli originali per pagina. Quest'unità è in grado di scansionare un originale 2 lati inserendo la carta una sola volta nella macchina senza bisogno di capovolgerla.

Nel manuale si fa riferimento a questa unità come ADF.

5

Kit Fax FK-514

Consente di utilizzare la macchina come fax. In alternativa, questo kit consente di collegare più linee telefoniche.

6

Unità di pulitura CU-101

Raccoglie particelle ultrasottili (nanoparticelle) generate da questa macchina per evitare che fuoriescano dalla macchina.

È necessario il Kit di montaggio MK-745 per installare l'Unità di pulitura CU-101.

7

Kit di montaggio MK-745

Questa unità è necessaria per installare l'Unità di pulitura CU-101.

8

Unità di autenticazione AU-102

Esegue l'autenticazione dell'utente mediante la scansione delle impronte digitali.

Per installare l'Unità di autenticazione AU-102 è necessario il Tavolo di lavoro WT-506.

Nel manuale si fa riferimento a questa unità come unità di autenticazione.

9

Unità di autenticazione AU-201S

Esegue l'autenticazione utente scansionando le informazioni registrate nella scheda IC o nel terminale Android compatibile con NFC.

È necessario il Kit di montaggio MK-735 per installare l'Unità di autenticazione AU-201S.

Questa unità è installabile anche nel Tavolo di lavoro WT-506.

Nel manuale si fa riferimento a questa unità come unità di autenticazione.

10

Tavolo di lavoro WT‑506

Fornisce un'area dove sistemare temporaneamente un originale, o materiali di altro genere. È usato anche quando è installata l'Unità di autenticazione AU-102 o l'Unità di autenticazione AU-201S.

11

Tastiera KP-101

Presente sul lato del Pannello di controllo.

Consente di inserire i numeri utilizzando la Tastiera hardware.

12

Supporto tastiera KH‑102

Installare questo sostegno per utilizzare una tastiera esterna.

Per maggiori dettagli sulle tastiere esterne, rivolgersi all'assistenza tecnica.

13

Kit di sicurezza SC-508

Supporta le funzioni Anti-copia e Copia con password onde evitare la copia non autorizzata.

14

Kit montaggio fax MK-742

Questa unità è necessaria per installare il Kit FAX FK-515.

Questa opzione può essere usata in America del Nord.

15

Kit FAX FK-515

Consente di aggiungere linee telefoniche.

Il Kit montaggio fax MK-742 è necessario per installare il Kit FAX FK-515.

Questa opzione può essere usata in America del Nord.

16

Kit di montaggio MK-730

Consente di stampare i dati su carta banner.

Si fa riferimento a questa unità come Guida caricamento carta banner.

17

Unità di grande capacità LU-302

Consente di caricare fino a 3000 fogli di formato 8-1/2 11 (A4).

Nel manuale si fa riferimento a questa unità come unità di grande capacità.

Per installare l'Unità di grande capacità LU-302, nella macchina deve essere installato il Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210.

18

Controller immagine IC-416

Consente un risultato di stampa di alta qualità.

Il Kit interfaccia video VI-508 è necessario per installare il Controller immagine IC-416. Inoltre, deve essere installato nella macchina il Desk DK-510, il Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210.

19

Desk DK-705

Consente di sistemare la macchina sul pavimento.

Nel manuale si fa riferimento a questa unità come Desk.

20

Desk DK-510

Consente di sistemare la macchina sul pavimento.

Nel manuale si fa riferimento a questa unità come Desk.

21

Cassetto di alimentazione della carta PC-410

Consente di caricare fino a 2500 fogli di formato 8-1/2 11 (A4).

Nel manuale si fa riferimento a questa unità come LCT (integrato).

22

Cassetto di alimentazione della carta PC-210

Permette di caricare fino a 500 fogli rispettivamente nei vassoio superiore e inferiore.

Nel manuale si fa riferimento a questa unità come cassetto di alimentazione carta a fogli doppi.

23

Cassetto di alimentazione della carta PC-110

Permette di caricare fino a 500 fogli nel vassoio superiore e utilizzare il vassoio inferiore come contenitore di immagazzinaggio.

Nel manuale si fa riferimento a questa unità come cassetto di alimentazione carta a fogli singoli.

24

Unità di finitura FS-534

Fascicola, raggruppa e pinza la carta stampata prima di consegnarla in uscita.

Per installare l'Unità di finitura FS-534, è necessaria l'Unità di rilancio RU-513 opzionale. Inoltre, deve essere installato nella macchina il Desk DK-510, il Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210.

25

Finisher FS-534 SD

Fascicola, raggruppa, pinza, piega e rilega la carta stampata prima di espellerla.

Per installare l'Unità di finitura FS-534 SD, è necessaria l'Unità di rilancio RU-513 opzionale. Inoltre, deve essere installato nella macchina il Desk DK-510, il Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210.

L'Unità di finitura FS-534 contiene la Pinzatrice a sella.

26

Kit di foratura PK-520

Installare questo dispositivo sull'Unità di finitura FS-534/FS-534 SD.

Questa unità supporta la funzione di foratura.

27

Unità di rilancio RU-513

Questa unità è necessaria per installare lUnità di finitura FS-534/FS-534 SD su questa macchina.

28

Unità di finitura FS-533

Installare questa unità sul vassoio di uscita della macchina.

Fascicola, raggruppa e pinza la carta stampata prima di consegnarla in uscita.

29

Kit di foratura PK-519

Installare questo dispositivo sull'Unità di finitura FS-533.

Questa unità supporta la funzione di foratura.

30

Separatore JS-506

Installare questa unità sul vassoio di uscita della macchina.

L'unità fascicola i fogli stampati.

Nel manuale si fa riferimento a questa unità come separatore.

1

Unità timbro SP‑501

Consente di applicare un timbro all'originale scansionato quando si invia un fax. Questa unità consente di verificare che l'originale sia stato scansionato.

2

Timbro evidenziatore TX di ricambio 2

Un timbro di sostituzione per l'Unità timbro SP-501.

3

Kit di interfaccia locale EK-608

Installare questa unità quando si usa la funzione delle istruzioni vocali.

Vengono aggiunti l'altoparlante e la porta USB.

Si fa riferimento a questa unità come il Kit di interfaccia locale.

4

Kit di interfaccia locale EK-609

Installare questa unità quando si usa la funzione delle istruzioni vocali o la funzione di connessione con un terminale iOS compatibile con Bluetooth LE.

Vengono aggiunti l'altoparlante, la porta USB e il dispositivo di ricezione per la comunicazione Bluetooth LE.

Si fa riferimento a questa unità come Kit di interfaccia locale o il Kit di interfaccia locale (compatibile con istruzioni vocali / Bluetooth LE).

• Per informazioni dettagliate sull'associazione con un terminale iOS, fare riferimento a Qui.

• Per informazioni dettagliate sull'autenticazione utente di un terminale iOS, fare riferimento a Qui.

5

Kit interfaccia video VI-508

Questa unità è necessaria per installare il Controller immagine IC-416.

6

i-Option LK-102 v3

Supporta la funzione Elaborazione PDF, che è una delle funzioni avanzate.

7

i‑Option LK-104 v3

Supporta la funzione istruzioni vocali, che è una delle funzioni avanzate.

8

i-Option LK-105 v4

Supporta la funzione PDF reperibile, che è una delle funzioni avanzate.

9

i-Option LK-106

Consente di aggiungere un font barcode, il quale è uno dei font speciali.

10

i-Option LK-107

Consente di aggiungere un font unicode, il quale è uno dei font speciali.

11

i-Option LK-108

Consente di aggiungere un font OCR, il quale è uno dei font speciali.

Di norma è disponibile il font OCR-B (PostScript). L'installazione di i-Option LK-108 consente di utilizzare il font OCR-A (PCL).

12

i-Option LK-110 v2

Consente di aggiungere una funzione avanzata che converte un file nel tipo DOCX o XLSX o genera dati altamente funzionali e di alta qualità.

i-Option LK-110 v2 include le licenze per le funzioni di i-Option LK-102 v3 e LK-105 v4. Acquistando i-Option LK-110 v2, non è necessario acquistare i-Option LK-102 v3 o LK-105 v4.

Per informazioni dettagliate sulle funzioni che si possono aggiungere, fare riferimento a Qui.

13

i-Option LK-111

Supporta la funzione ThinPrint, che è una delle funzioni avanzate.

14

i-Option LK-114

Supporta la Serverless Pull Printing, che è una delle funzioni avanzate.

15

i-Option LK-115 v2

È possibile usare il TPM (Trusted Platform Module) che è una delle funzioni avanzate. Il potenziamento della sicurezza è realizzato crittografando informazioni riservate come certificati e password di questa macchina.

16

Kit aggiornamento UK-211

• Installare questa unità quando si usa i-Option LK-102 v3, LK-104 v3, LK-105 v4, LK-106, LK-107, LK-108, LK-110 v2, o LK-114.

• Installare questa unità quando si usa Mio indirizzo in combinazione con My Panel Manager.

Nel manuale si fa riferimento a questa unità come Memoria di estensione.

17

Kit aggiornamento UK-212

Consente di usare la macchina in un ambiente di rete wireless.

Nel manuale si fa riferimento a questa unità come Kit di interfaccia wireless LAN.

18

Kit aggiornamento UK-215

Consente di usare la macchina in un ambiente di rete wireless.

Nel manuale si fa riferimento a questa unità come Kit di interfaccia wireless LAN.

Il Kit di aggiornamento UK-215 is only available in alcune aree.

19

Riscaldatore HT-509

Impedisce alla carta presente in un vassoio di essere influenzata dall'umidità.

Il Riscaldatore HT-509 può essere montato quando si acquista il Cassetto di alimentazione della carta PC-110, il Cassetto di alimentazione della carta PC-210, il Cassetto di alimentazione della carta PC-410, o il Desk DK-510.

20

SCATOLA di alimentazione MK-734

Attiva/Disattiva il funzionamento del Riscaldatore.

La Scatola di alimentazione MK-734 può essere montata quando si acquista il Cassetto di alimentazione della carta PC-110, il Cassetto di alimentazione della carta PC-210, il Cassetto di alimentazione della carta PC-410, o il Desk DK-510.

21

Kit di trasformazione TK-101

Questa unità è necessaria per abilitare la funzione del Riscaldatore dell'Unità di grande capacità LU-302.

22

Kit di montaggio MK-735

Necessario per montare l'Unità di autenticazione AU-201S nell'unità principale.

23

Hard Disk HD-524

Installare questa unità per eseguire il mirroring dell'hard disk contenuto nell'unità principale.

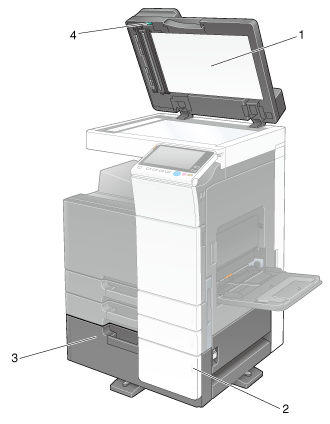

1

Copri-originali

Mantiene fissi gli originali caricati.

2

Indicatore esaurimento carta

Lampeggia in arancio quando un vassoio sta per esaurire la carta, e si illumina quando la carta è esaurita.

3

LCT (integrato)

Consente di caricare fino a 2500 fogli.

Questo vassoio è in grado di caricare fino a 1000 fogli di Spessore 1, Spessore 1+, Spessore 2 e Spessore 3.

4

Manopola di rimozione inceppamento

Ruotare questa manopola per rimuovere la carta che ha provocato un inceppamento nell'ADF.

5

Leva di rilascio del coperchio lato sinistro

Consente di aprire il coperchio lato sinistro.

6

Coperchio lato sinistro

Aprire il coperchio lato sinistro quando si elimina un inceppamento carta.

7

Guide laterali

Regolare la guida lungo la larghezza dell'originale.

8

Vassoio originale

Caricare l'originale con il lato rivolto verso l'alto nel vassoio.

9

Vassoio di uscita originali

L'originale scansionato è espulso in questo vassoio.

10

Sportello in basso a destra

Aprire questo sportello quando si elimina un inceppamento carta nell'unità di trasporto del Vassoio 3 o del Vassoio 4.

11

Leva rilascio sportello in basso a destra

Consente di bloccare lo sportello inferiore destro.

12

Vassoio 3

Consente di caricare fino a 500 fogli.

Questo vassoio è in grado di caricare fino a 150 fogli di Spessore 1, Spessore 1+, Spessore 2 e Spessore 3.

13

Vassoio 4/Contenitore di immagazzinaggio

Utilizzato come contenitore di immagazzinaggio quando si installa un cassetto di alimentazione carta a fogli singoli.

Il contenitore è in grado di caricare fino a 500 fogli quando è installato il cassetto di alimentazione carta a fogli doppi.

Questo vassoio è in grado di caricare fino a 150 fogli di Spessore 1, Spessore 1+, Spessore 2 e Spessore 3.

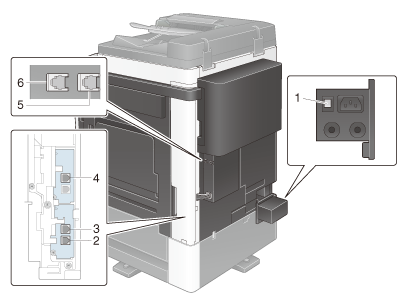

1

Interruttore alimentazione riscaldatore

Consente di accendere e spegnere il riscaldatore. Questa funzione impedisce alla carta di essere influenzata dall'umidità quando la corrente è accesa.

Il Riscaldatore è disponibile con l'acquisto del Cassetto di alimentazione carta a fogli singoli/doppi, dell'LCT (integrato), del Desk, o dell'Unità di grande capacità.

Per usare l'Unità di grande capacità, è necessario separatamente il Kit di trasformazione TK-101.

2

Jack per il collegamento del telefono (TEL PORT1)

Consente di collegare un cavo telefonico.

Collegare il cavo a questo dispositivo di connessione anche quando si usano più linee.

3

Spina jack 1 per il telefono (LINE PORT2)

Utilizzato per collegare una linea telefonica generica.

Collegare il cavo a questo connettore quando si utilizza una sola linea telefonica.

4

Spina jack 2 per il telefono (LINE PORT2)

Utilizzato per collegare una linea telefonica generica.

5

Spina jack 4 per il telefono (LINE PORT4)

Utilizzato per collegare una linea telefonica generica.

6

Spina jack 3 per il telefono (LINE PORT3)

Utilizzato per collegare una linea telefonica generica.
