Namen und Funktionen der einzelnen Systemteile (bizhub C658/C558/C458)

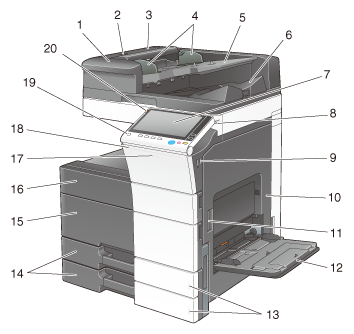

Vorderseite
Nr. | Name | Beschreibung |
|---|---|---|
1 | Dokumenteneinzug für Doppelscan | Dient zum automatischen seitenweisen Zuführen und Scannen von Originalen. Diese Komponente scannt beidseitig bedruckte Originale, wobei das Papier nur einmal eingezogen wird und nicht gewendet werden muss. Sie wird im Handbuch als ADF bezeichnet. |
2 | Entriegelungshebel für die linke Abdeckung | Dient zum Öffnen der linken Abdeckung. |
3 | Linke Abdeckung | Die linke Abdeckung wird zum Beseitigen eines Papierstaus geöffnet. |
4 | Seitliche Führung | Diese Führung wird an die Breite des Originals angepasst. |
5 | Originalfach | Originale werden mit der Druckseite nach oben in dieses Fach eingelegt. |
6 | Originalablage | Das gescannte Original wird in dieses Fach ausgegeben. |
7 | Bedienfeld | Dient zum Festlegen verschiedener Einstellungen für das System. |
8 | Stylus-Stift | Dient zum Auswählen eines Menüs am Touch Display bzw. zur Eingabe von Zeichen. |
9 | USB-Anschluss (Typ A) USB 2.0/1.1 | Dient zum Anschließen einer externen Speichereinheit (USB-Speicher) an dieses System. |
10 | Rechte Klappe | Diese Klappe wird geöffnet, um einen Papierstau zu beheben. |
11 | Entriegelungshebel der rechten Klappe | Dient zum Ver- bzw. Entriegeln der rechten Klappe. |
12 | Stapelanlage/Spezialeinzug | Dient zum Drucken auf Papier mit Sonderformat, auf Karton, auf OHP-Folien, auf Postkarten (4 6 (A6 Karte)), auf Umschläge oder auf Etikettenbögen. Kann max. 150 Blatt Normalpapier, 20 Blatt Karton 1, 20 Blatt Karton 1+, 20 Blatt Karton 2, 20 Blatt Karton 3, 20 Blatt Karton 4, 20 OHP-Folien, 20 Blatt Postkarten (4 6 (A6-Karte)), Etikettenbögen Indexpapier und 10 Blatt Bannerpapier oder Umschläge aufnehmen. |
13 | Papiermangelanzeige | Blinkt oder leuchtet, um den Papierfüllstand im Fach anzuzeigen. Ausführliche Informationen finden Sie Hier. |
14 | Fach 1, Fach 2 | Hier können bis zu 500 Blatt eingelegt werden. Diese Fächer bieten jeweils Platz für 150 Blatt Karton 1, Karton 1+, Karton 2 und Karton 3. |
15 | Untere Frontklappe | Öffnen Sie diese Klappe, um einen Resttonerbehälter oder eine Trommeleinheit zu wechseln und das Druckkopfglas zu reinigen. |
16 | Obere Frontklappe | Öffnen Sie diese Klappe, um eine Tonerkartusche zu ersetzen. |
17 | LED "Daten" | Blinkt oder leuchtet, um den Datenempfangsstatus des Systems darzustellen. Ausführliche Informationen finden Sie Hier. |
18 | Statusanzeige | Blinkt während des Druckens weiß. Ausführliche Informationen finden Sie Hier. |
19 | Netztaste | Mit dieser Taste wird der Energiesparmodus aktiviert. Im normalen Betrieb leuchtet die Taste blau. Im Energiesparmodus blinkt die Taste blau oder leuchtet orange. |
20 | Warnanzeige | Blinkt oder leuchtet, um darauf hinzuweisen, dass auf dem System ein Problem aufgetreten ist. Ausführliche Informationen finden Sie Hier. |

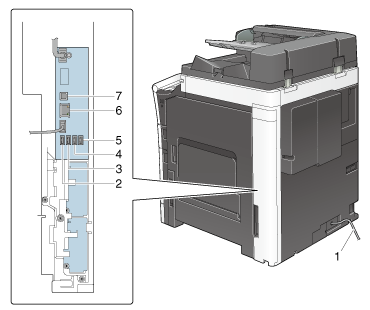

Seite/Rückseite
Nr. | Name | Beschreibung |
|---|---|---|
1 | Netzkabel | Versorgt das System mit Strom. |
2 | USB-Anschluss (Typ A) USB 2.0/1.1 | Dient zum Anschließen des Kabels für das Fax-Kit (Leitung 1). |
3 | USB-Anschluss (Typ A) USB 2.0/1.1 | Dient zum Anschließen des Kabels für das Fax-Kit (Leitung 2). |
4 | USB-Anschluss (Typ A) USB 2.0/1.1 | Dient zum Anschließen der Authentifizierungseinheit oder des WLAN-Schnittstellenkits. |
5 | USB-Anschluss (Typ A) USB 2.0/1.1 | Dient zum Anschließen der Authentifizierungseinheit oder des WLAN-Schnittstellenkits. |
6 | Netzwerkanschluss (10Base-T/100Base-TX/1000Base-T) | Dieser Anschluss wird verwendet, wenn das System als Netzwerkdrucker oder -scanner eingesetzt wird. |
7 | USB-Anschluss (Typ B) USB 2.0/1.1 | Dieser Anschluss wird verwendet, wenn das System über einen USB-Anschluss genutzt wird. |
Der Netzwerkanschluss dieses Produkts ist Nr.6 und Nr.7. Ein Anschluss wird aktiviert, wenn ein Kabel angeschlossen wird.

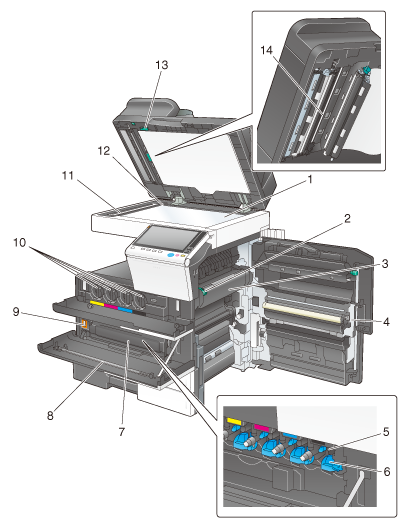

Innen
Nr. | Name | Beschreibung |
|---|---|---|
1 | Vorlagenglas | Dient zum Auflegen von Originalen. |
2 | Hebel der Abdeckung der Fixiereinheit | Dieser Hebel wird zum Beheben eines Papierstaus in der Fixiereinheit betätigt. |
3 | Fixiereinheit | Dient zum Fixieren von Toner auf Papier mithilfe von Wärme und Druck. |
4 | Automatische Duplexeinheit | Dient zum Wenden von Papier beim 2-seitigen Druck. |
5 | Trommeleinheit | Dient zum Erzeugen eines Druckbildes. |
6 | Entriegelungslasche | Dient zum Entnehmen der Trommeleinheit. |
7 | Resttonerbehälter | Dient zur Aufnahme verbrauchten Toners. |
8 | Druckkopfreiniger | Dient zum Reinigen der Oberfläche des Druckkopfglases beim Austausch der Trommeleinheit. |
9 | Hauptnetzschalter | Mit diesem Schalter wird das System ein- und ausgeschaltet. |
10 | Tonerkartusche | Dieses System enthält Tonerkartuschen in vier Farben: Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K). Durch die Kombination der vier Tonerfarben entsteht ein Vollfarbbild. |
11 | Schlitzglas | Dient zum Scannen eines Originalbildes bei Verwendung des ADF. |
12 | Originalskala | Originale werden entlang dieser Skala angelegt. Diese Skala dient auch zum Messen der Größe eingelegter Originale. |
13 | Öffnungs- und Schließführung | Hebel zum Verriegeln der Führung zum Scannen der Rückseite eines Originals. Diese Führung wird zum Beheben eines Papierstaus oder Reinigen des Schlitzglases (hinten) geöffnet. |
14 | Schlitzglas (hinten) | Dient zum Scannen der Rückseite eines Originalbilds bei Verwendung des ADF. |
