Bedienung der Zuschießeinheit

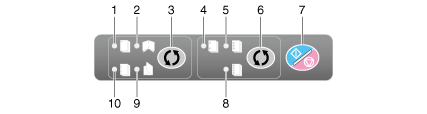

Tasten am Bedienfeld

Wenn die Zuschießeinheit PI-507 am Finisher FS-537 installiert ist, kann der Finisher FS-537 manuell über das Bedienfeld der Zuschießeinheit betrieben werden.

Nr.

Name

Beschreibung

1

Anzeigelämpchen für Eckenheftung

Zeigt an, dass die Hefteinstellung Ecke gewählt wurde.

2

Anzeigelämpchen für Mittenheftung und Falzung

Zeigt an, dass Mittenheftung gewählt wurde.

3

Ausgabe

Drücken Sie diese Taste, um die Ausgabe zu wählen.

4

Anzeigelämpchen für 2-fach-Lochung

Zeigt an, dass 2-fach-Lochung gewählt wurde.

5

Anzeigelämpchen für 3-fach-Lochung

Zeigt an, dass 3-fach-Lochung gewählt wurde.

6

Lochmodus wählen

Drücken Sie diese Taste, um die Lochungsart zu wählen.

7

Start/Stopp

Mit dieser Taste wird der Betrieb der Zuschießeinheit gestartet.

Wenn Sie diese Taste drücken, während die Einheit in Betrieb ist, stellt sie den Betrieb ein.

8

Anzeigelämpchen für 4-fach-Lochung

Zeigt an, dass 4-fach-Lochung gewählt wurde.

9

Anzeigelämpchen für Wickelfalz

Zeigt an, dass Wickelfalz gewählt wurde.

10

Anzeigelämpchen für 2-fach-Heftung

Zeigt an, dass 2-fach-Heftung gewählt wurde.

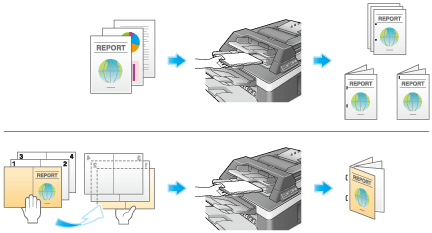

Verwenden der Zuschießeinheit für die Ausgabe

VoraussetzungNur das untere Fach kann als Papierfach verwendet werden. Das obere Fach steht nicht zur Verfügung.

  1. Legen Sie Papier in das untere Fach der Zuschießeinheit ein und richten Sie dann die seitliche Führung am Papierformat aus.

    zusätzliche ErläuterungLegen Sie das Original so ein, dass die Oberseite zur Rückseite des Systems zeigt.

    zusätzliche ErläuterungWenn Sie die Eckenheftung oder die 2-fach-Heftung verwenden möchten, legen Sie das Papier mit der Druckseite nach oben ein.

    zusätzliche ErläuterungWenn die ausgegebenen Blätter gelocht werden sollen, legen Sie das Papier mit der Druckseite nach oben ein.

    zusätzliche ErläuterungWenn die ausgegebenen Blätter gebunden werden sollen, legen Sie die Vorderseite des Papiers mit der Druckseite nach unten ein.

    zusätzliche ErläuterungWenn Sie die Wickelfalz-Funktion verwenden möchten, legen Sie die Außenseite des Papiers mit der Druckseite nach unten ein.

    zusätzliche ErläuterungWenn das einzulegende Papier stark gewellt ist, glätten Sie es vor dem Einlegen. Dies könnte zu einem Papierstau oder zur Beschädigung des Systems führen.

    zusätzliche ErläuterungWenn Sie Papier, das bereits einmal gefalzt wurde, wiederverwenden möchten, glätten Sie sorgfältig alle Falten, bevor Sie das Papier einlegen. Wenn zerknittertes Papier eingezogen wird, kann das zu einer Fehlausrichtung der Falzposition, zu einem Papierstau oder zu einer Beschädigung des Systems führen.

  2. Drücken Sie die Taste Ausgabe und die Taste Lochmodus wählen und geben Sie die gewünschte Einstellung für die Ausgabe an.

    zusätzliche ErläuterungZum Einrichten der Ausgabeeinstellungen drücken Sie die Taste Ausgabe, um die LED einzuschalten. Zum Einrichten der Locheinstellungen drücken Sie die Taste Lochmodus wählen, um die LED einzuschalten.

    zusätzliche ErläuterungDie Locheinstellungen können gleichzeitig mit der Einstellung für die Eckenheftung oder 2-fach-Heftung verwendet werden.

  3. Drücken Sie die Taste Start/Stopp.

    zusätzliche ErläuterungWenn die Taste Start/Stopp während eines aktiven Vorgangs gedrückt wird, wird dieser Vorgang angehalten.
