Sostituzione di una Cartuccia di punti metallici
Finisher FS-540 SD
Open the Front Door of the Finisher.
Pull out the Saddle Stitcher.
Tilt the blue knob of the Saddle Staple Cartridge toward you.
Pull out the Saddle Staple Cartridge.
Open the Saddle Staple Cartridge cover.
Remove any empty staple cases from the Saddle Staple Cartridge.
Attach a new staple case to the Saddle Staple Cartridge.
Close the Saddle Staple Cartridge cover.
Attach the Saddle Staple Cartridge.
Push the blue knob of the Saddle Staple Cartridge to the back.
Check that the mark of the Saddle Staple Cartridge matches that of the Saddle Stitcher.
Push in the Saddle Stitcher.
Close the Front Door of the Finisher.
Do not remove staples that remain in the machine. Otherwise, the stapling function will activate but no sheets will be stapled.
When moving the Saddle Stitcher, be sure to only hold the handle. Otherwise, your hand or finger may get caught in the machine.
Be sure to replace the Saddle Staple Cartridge after the relevant message has appeared. If a Saddle Staple Cartridge is removed before the relevant message appears, it may result in a failure.
Unità di finitura FS-539 SD
Aprire lo sportello anteriore dell'Unità di finitura.
Estrarre la Pinzatrice a sella.

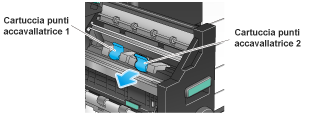

Inclinare la manopola blu della Cartuccia pinzatrice verso di sé.
Estrarre la Cartuccia pinzatrice.
Aprire il coperchio della Cartuccia pinzatrice.
Rimuovere eventuali custodie graffette vuote dalla Cartuccia pinzatrice.
Inserire una custodia graffette nuova nella Cartuccia pinzatrice.
Chiudere il coperchio della Cartuccia pinzatrice.
Inserire la Cartuccia pinzatrice.
Spingere la manopola blu della Cartuccia pinzatrice verso il retro.
Controllare che il segno della Cartuccia pinzatrice coincida con quello dell'Unità pinzatore a sella.
Spingere verso l'interno l'Unità pinzatore a sella.
Chiudere lo sportello anteriore dell'Unità di finitura.
Non rimuovere i punti che rimangono nella macchina. Non osservando questa precauzione, la funzione di pinzatura si attiverà ma i fogli non saranno pinzati.
Per spostare la pinzatrice a sella, assicurarsi di afferrare solamente la maniglia, altrimenti le mani o le dita potrebbero rimanere impigliate nella macchina.
Assicurarsi di sostituire la cartuccia punti dopo la visualizzazione del rispettivo messaggio. Se una cartuccia punti viene rimossa prima che sia visualizzato il relativo messaggio, potrebbe verificarsi un guasto.
