Bourrage papier dans le Chargeur ADF

NOTICE

  • When closing the Opening and Closing Guide, press the Hand mark in the center and check that it is locked securely.

Bourrage papier au niveau de la porte de droite

Pour retirer des morceaux de papier du magasin (Magasin 1/2)

Débloquez le verrouillage comme sur l'illustration, tirez le magasin et retirez tous les morceaux de papier.

CAUTION

  • Certaines zones à l'intérieur de l'appareil sont soumises à des températures élevées susceptibles de causer des brûlures. Lors de la vérification de l'intérieur de la machine, à la recherche d'une anomalie comme un bourrage papier par exemple, ne pas toucher pas les zones (autour de l'unité de fixation, etc.) qui sont indiquées par l'étiquette d'avertissement "Caution HOT". Vous pourriez vous brûler.

Bourrage papier dans le magasin papier

When removing pieces of paper in the paper tray (Tray 1/2)

Release the lock as shown in the figure, pull out the paper tray, then remove any unnecessary pieces of paper.

When removing pieces of paper in the paper tray (Tray 3/4)

Release the lock as shown in the figure, pull out the paper tray, then remove any unnecessary pieces of paper.

NOTICE

  • Be careful not to touch the surface of the Transport Roller with your hand.

CAUTION

  • The inside of this product has areas subject to high temperature, which may cause burns. When checking the inside of the unit for malfunctions such as a paper misfeed, do not touch the locations (around the fusing unit, etc.) which are indicated by a "Caution HOT" caution label. A burn could result.

Bourrage papier dans l'unité grande capacité

NOTICE

  • Veillez à ne pas toucher la surface du rouleau avec la main.

CAUTION

  • Certaines zones à l'intérieur de l'appareil sont soumises à des températures élevées susceptibles de causer des brûlures. Lors de la vérification de l'intérieur de la machine, à la recherche d'une anomalie comme un bourrage papier par exemple, ne pas toucher pas les zones (autour de l'unité de fixation, etc.) qui sont indiquées par l'étiquette d'avertissement "Caution HOT". Vous pourriez vous brûler.

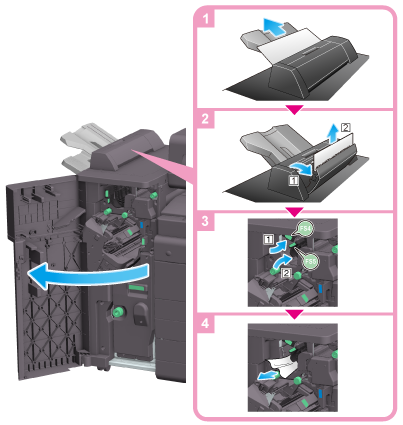

Paper Jam in Finisher FS-540 or Finisher FS-540 SD

Sections inside the finisher prone to paper jams vary depending on the settings for [Finishing].

Tips

  • The figure shows the Finisher FS-540 SD equipped with Punch Kit PK-526, Z Folding Unit ZU-609, and Relay Unit RU-513.

Sections inside the finisher prone to paper jams vary depending on the settings for [Finishing].

Tips

  • The figure shows the Finisher FS-540 SD equipped with Punch Kit PK-526, Z Folding Unit ZU-609, and Relay Unit RU-513.

NOTICE

  • When moving the Saddle Stitcher, be sure to only hold the handle. Otherwise, your hand or finger may get caught in the machine.

Paper Jam in Post Inserter PI-507

Tips

  • The figure shows the Finisher FS-540 SD equipped with Punch Kit PK-526, Post Inserter PI-507, Z Folding Unit ZU-609, and Relay Unit RU-513.

NOTICE

  • When returning the Upper Unit of the Post Inserter PI-507, be careful not to get fingers caught in them.

Paper Jam in Job Separator JS-602

Tips

  • The figure shows the Finisher FS-540 SD equipped with Punch Kit PK-526, Z Folding Unit ZU-609, Job Separator JS-602, and Relay Unit RU-513.

Bourrage papier dans l'unité de finition FS-539 ou FS-539 SD

Les sections dans l'Unité de finition qui sont sujettes aux bourrages papier varient en fonction des réglages définis pour [Finition].

Tips

  • La figure montre l'Unité de finition FS-539 SD équipée du Kit perforation PK-524 et de l'Unité Relais RU-513.

CAUTION

  • Certaines zones à l'intérieur de l'appareil sont soumises à des températures élevées susceptibles de causer des brûlures. Lors de la vérification de l'intérieur de la machine, à la recherche d'une anomalie comme un bourrage papier par exemple, ne pas toucher pas les zones (autour de l'unité de fixation, etc.) qui sont indiquées par l'étiquette d'avertissement "Caution HOT". Vous pourriez vous brûler.

Les sections dans l'Unité de finition qui sont sujettes aux bourrages papier varient en fonction des réglages définis pour [Finition].

Tips

  • La figure montre l'Unité de finition FS-539 SD équipée du Kit perforation PK-524 et de l'Unité Relais RU-513.

NOTICE

  • Lors du déplacement de la Piqueuse à cheval, veuillez ne toucher que la poignée. Sinon, les mains ou les doigts risquent d'être coincés dans la machine.

Bourrage papier dans l'Unité de finition FS-533

Les sections dans l'Unité de finition qui sont sujettes aux bourrages papier varient en fonction des réglages définis pour [Finition].

Tips

  • La figure montre l'Unité de finition FS-533 équipée du Kit perforation PK-519.

CAUTION

  • Certaines zones à l'intérieur de l'appareil sont soumises à des températures élevées susceptibles de causer des brûlures. Lors de la vérification de l'intérieur de la machine, à la recherche d'une anomalie comme un bourrage papier par exemple, ne pas toucher pas les zones (autour de l'unité de fixation, etc.) qui sont indiquées par l'étiquette d'avertissement "Caution HOT". Vous pourriez vous brûler.

Paper Jam in Job Separator JS-508

CAUTION

  • The inside of this product has areas subject to high temperature, which may cause burns. When checking the inside of the unit for malfunctions such as a paper misfeed, do not touch the locations (around the fusing unit, etc.) which are indicated by a "Caution HOT" caution label. A burn could result.
