Verifica del nome e funzione delle singole parti della macchina (bizhub C364e/C284e/C224e)
Lato anteriore
N. | Nome | Descrizione |
|---|---|---|
1 | Pannello di controllo | Consente di configurare le impostazioni della macchina. |
2 | Penna a stilo | Consente di selezionare un menu nel pannello a sfioramento, o di inserire caratteri. |
3 | Porta USB (tipo A) conforme a USB 2.0/1.1 | Consente di collegare un'unità di memoria esterna (unità di memoria USB) alla macchina. |
4 | Sportello a destra | Aprire questo sportello per rimuovere la carta inceppata. |
5 | Leva rilascio sportello destro | Consente di bloccare lo sportello destro. |
6 | Vassoio bypass | Consente di stampare dati su carta di formato irregolare, carta spessa, lucidi, cartoline (4 Il vassoio bypass consente di caricare fino a 150 fogli di carta normale, 20 fogli di Spessore 1, 20 fogli di Spessore 1+, 20 fogli di Spessore 2, 20 fogli di Spessore 3, 20 fogli di Spessore 4, 20 fogli di lucidi, cartoline (4 |
7 | Indicatore esaurimento carta | Lampeggia o si illumina per indicare la carta residua nel vassoio. Per informazioni dettagliate, fare riferimento a Qui. |
8 | Vassoio 1, Vassoio 2 | Consente di caricare fino a 500 fogli. Questi vassoi possono caricare fino a 150 fogli di Spessore 1, Spessore 1+, Spessore 2 e Spessore 3. |
9 | Sportello anteriore | Aprire questo sportello per sostituire la cartuccia del toner, il contenitore del toner usato, o l'unità tamburo, e per pulire la testina di stampa. |
10 | Indicatore dati | Lampeggia o si illumina per indicare lo stato di ricezione dei dati della macchina. Per informazioni dettagliate, fare riferimento a Qui. |
11 | Vassoio di uscita | Raccoglie le pagine stampate. |
12 | Indicatore dello stato | Lampeggia di bianco durante la stampa. |
13 | Tasto Alimentazione | Premere questo tasto per passare al modo Risparmio energia. Durante il funzionamento normale, il tasto si illumina di blu. Durante il modo Risparmio energia, il tasto lampeggia di blu o si illumina di arancione. |
14 | Spia di avviso | Lampeggia o si illumina per indicare che si è verificato un problema nella macchina. Per informazioni dettagliate, fare riferimento a Qui. |

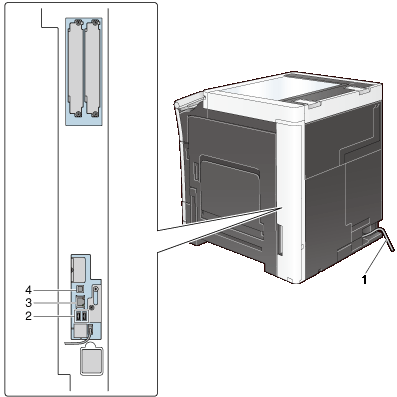

Lato posteriore
N. | Nome | Descrizione |
|---|---|---|
1 | Cavo dell'alimentazione | Consente di alimentare la macchina. |
2 | Porta USB (tipo A) conforme a USB 2.0/1.1 | Consente di collegare l'Unità di autenticazione AU-102 o l'Unità di autenticazione AU-201. |
3 | Connettore di rete (10Base-T/100Base-TX/1000Base-T) | Collegare a questa porta quando si usa la macchina come stampante o scanner di rete. |
4 | Porta USB (tipo B) conforme a USB 2.0/1.1 | Collegare a questa porta quando si usa la macchina come stampante collegata via USB. |

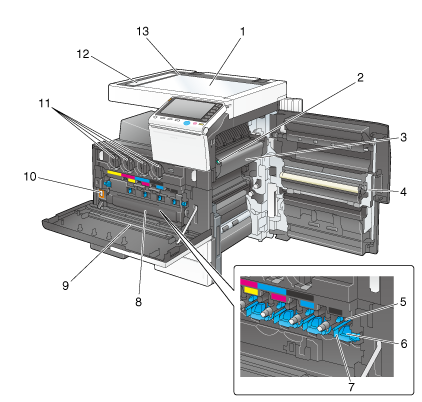

Dentro
N. | Nome | Descrizione |
|---|---|---|
1 | Lastra di esposizione | Consente di caricare l'originale. |
2 | Leva coperchio unità di fusione | Aprire questa leva quando si elimina un inceppamento carta nell'unità di fusione. |
3 | Unità di fusione | Consente di fondere il toner con la carta tramite il calore e la pressione. |
4 | Unità fronte-retro automatica | Consente di capovolgere la carta quando si esegue la stampa fronte-retro. |
5 | Unità tamburo | Consente di creare un'immagine di stampa. |
6 | Linguetta di rilascio blocco | Consente di rimuovere l'unità tamburo. |
7 | Pulitore caricatore | Consente di pulire il conduttore elettrostatico quando si verifica un errore immagine. |
8 | Contenitore di raccolta toner | Consente di raccogliere il toner di scarto. |
9 | Pulitore testina di stampa | Consente di pulire la superficie del vetro della testina di stampa quando si sostituisce l'unità tamburo. |
10 | Interruttore di alimentazione principale | Premere questo interruttore per accendere o spegnere la macchina. |
11 | Cartuccia di toner | La macchina dispone di cartucce del toner in quattro colori: ciano (C), magenta (M), giallo (Y) e nero (K). Un'immagine a colori è il frutto della combinazione dei quattro colori toner. |
12 | Vetro fessura (lato anteriore) | Consente di scansionare un'immagine originale quando si usa l'ADF. |
13 | Misura originali | Caricare l'originale lungo questa scala. Questa scala è usata anche per misurare le dimensioni dell'originale caricato. |
