Verifica dell'elenco dei componenti opzionali (bizhub C554e/C454e)
N. | Nome | Descrizione |
|---|---|---|
1 | Unità principale | Consente di scansionare l'originale nella sezione scanner e di stampare un'immagine scansionata nella sezione stampante. Nel manuale si fa riferimento a questa unità come "macchina", "unità principale", o "C554e/C454e". |
2 | Kit Fax FK-511 | Consente di utilizzare la macchina come fax. In alternativa, questo kit consente di collegare più linee telefoniche. |
3 | Unità di autenticazione AU-102 | Esegue l'autenticazione dell'utente mediante la scansione delle impronte digitali. Il Tavolo di lavoro WT-506 è necessario per installare l'Unità di autenticazione AU-102. Nel manuale si fa riferimento a questa unità come unità di autenticazione. |
4 | Unità di autenticazione AU-201 | Esegue l'autenticazione utente eseguendo la scansione delle informazioni registrate sulle schede IC. Il Kit di montaggio MK-735 è necessario per installare l'Unità di autenticazione AU-201. Questa unità è installabile anche nel Tavolo di lavoro WT-506. Nel manuale si fa riferimento a questa unità come unità di autenticazione. |
5 | Tavolo di lavoro WT‑506 | Fornisce un'area dove sistemare temporaneamente un originale, o materiali di altro genere. Viene usato anche quando è installata l'unità di autenticazione. |
6 | Tastiera KP-101 | Presente sul lato del Pannello di controllo. Consente di inserire i numeri utilizzando la Tastiera hardware. |
7 | Supporto tastiera KH‑102 | Installare questo sostegno per utilizzare una tastiera esterna. Per maggiori dettagli sulle tastiere esterne, rivolgersi all'assistenza tecnica. |
8 | Kit di sicurezza SC-508 | Supporta le funzioni Anti-copia e Copia con password onde evitare la copia non autorizzata. |
9 | Kit montaggio fax MK-728 | Questa unità è necessaria per installare il Kit FAX FK-508. Questa opzione può essere usata negli USA. |
10 | Kit FAX FK-508 | Consente di aggiungere linee telefoniche. Il kit montaggio fax MK-728 è necessario per installare il Kit FAX FK-508. Questa opzione può essere usata negli USA. |
11 | Kit di montaggio MK-730 | Consente di stampare i dati su carta banner. |
12 | Unità di grande capacità LU‑301 | Consente di caricare fino a 3000 fogli di formato 8-1/2 Nel manuale si fa riferimento a questa unità come unità di grande capacità. Per installare l'unità di grande capacità, il Desk DK-510 o Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210 deve essere installato in questa macchina. |
13 | Unità di grande capacità LU‑204 | Consente di caricare fino a 2500 fogli di formato SRA3 o 11 Nel manuale si fa riferimento a questa unità come unità di grande capacità. Per installare l'unità di grande capacità, il Desk DK-510 o Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210 deve essere installato in questa macchina. |
14 | Controller immagine IC-414 | L'installazione di questa unità consentirà di ottenere stampe di qualità più elevata. Il Kit interfaccia video VI-506 è necessario per installare il Controller immagine IC-414. Inoltre, il Desk DK-510, il Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210 devono essere installati nella macchina. |
15 | Desk DK-510 | Consente di sistemare la macchina sul pavimento. Nel manuale si fa riferimento a questa unità come Desk. |
16 | Cassetto di alimentazione della carta PC-410 | Consente di caricare fino a 2500 fogli di formato 8-1/2 Nel manuale si fa riferimento a questa unità come LCT (integrato). |
17 | Cassetto di alimentazione della carta PC-210 | Permette di caricare fino a 500 fogli rispettivamente nei vassoio superiore e inferiore. Nel manuale si fa riferimento a questa unità come cassetto di alimentazione carta a fogli doppi. |
18 | Cassetto di alimentazione della carta PC-110 | Permette di caricare fino a 500 fogli nel vassoio superiore e utilizzare il vassoio inferiore come contenitore di immagazzinaggio. Nel manuale si fa riferimento a questa unità come cassetto di alimentazione carta a fogli singoli. |
19 | Desk DK-705 | Consente di sistemare la macchina sul pavimento. Nel manuale si fa riferimento a questa unità come Desk. |
20 | Pinzatrice a sella SD-511 | Installare questo dispositivo sull'Unità di finitura FS-534. Questa unità supporta la funzione di piegatura / rilegatura. Nel manuale si fa riferimento a questa unità come pinzatrice a sella. |
21 | Unità di finitura FS-534 | Fascicola, raggruppa e pinza la carta stampata prima di consegnarla in uscita. Per installare l'Unità di finitura FS-534, il Desk DK-510, il Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210 deve essere installato in questa macchina. |
22 | Kit di foratura PK-520 | Installare questo dispositivo sull'Unità di finitura FS-534. Questa unità supporta la funzione di foratura. |
23 | Pinzatrice a sella SD-512 | Installare questo dispositivo sull'Unità di finitura FS-535. Questa unità supporta la funzione di piegatura / rilegatura. Nel manuale si fa riferimento a questa unità come pinzatrice a sella. |
24 | Unità di finitura FS-535 | Unità di finitura installata nel bizhub C554e. Fascicola, raggruppa e pinza la carta stampata prima di consegnarla in uscita. Per installare l'Unità di finitura FS-535, il Desk DK-510 o il Cassetto di alimentazione carta PC-410, il Cassetto di alimentazione carta PC-110, o il Cassetto di alimentazione carta PC-210 deve essere installato nella macchina. |
25 | Kit di foratura PK-521 | Installare questo dispositivo sull'Unità di finitura FS-535. Questa unità supporta la funzione di foratura. |
26 | Unità di piegatura a Z ZU‑606 | Installare questa unità sull'Unità di finitura FS-535 per permettere la piegatura a Z o la foratura dei buchi di archiviazione. Nel manuale si fa riferimento a questa unità come unità di piegatura a Z. |
27 | Separatore di lavoro JS‑602 | Installare questo dispositivo sull'Unità di finitura FS-535. Raccoglie le pagine stampate. Nel manuale si fa riferimento a questa unità come separatore. |
28 | Inseritore copertine PI-505 | Installare questa unità sull'Unità di finitura FS-535 per consentire l'inserimento di una copertina nei fogli copiati o stampati. Questa unità permette inoltre di azionare manualmente l'unità di finitura (è disponibile soltanto il vassoio inferiore). |
29 | Vassoio di uscita OT-506 | Raccoglie le pagine stampate. |
30 | Unità di finitura FS-533 | Installare questa unità sul vassoio di uscita della macchina. Fascicola, raggruppa e pinza la carta stampata prima di consegnarla in uscita. |
31 | Kit di foratura PK-519 | Installare questo dispositivo sull'Unità di finitura FS-533. Questa unità supporta la funzione di foratura. |
32 | Separatore JS-506 | Installare questa unità sul vassoio di uscita della macchina. L'unità fascicola i fogli stampati. Nel manuale si fa riferimento a questa unità come separatore. |
Le seguenti opzioni sono integrate in questa macchina e non sono mostrate nella figura precedente. | ||
33 | Unità timbro SP‑501 | Consente di applicare un timbro all'originale scansionato quando si invia un fax. Questa unità consente di verificare che l'originale sia stato scansionato. |
34 | Timbro evidenziatore TX di ricambio 2 | Un timbro di sostituzione per l'Unità timbro SP-501. |
35 | Kit di interfaccia locale EK-606 | Installare questa unità quando si usa la funzione delle istruzioni vocali. Questa unità è dotata di un dispositivo altoparlante. |
36 | Kit di interfaccia locale EK-607 | Installare questa unità quando si usa la funzione delle istruzioni vocali e la funzione di abbinamento con un dispositivo con tecnologia Bluetooth. Questa unità è dotata di un dispositivo altoparlante e ricevente per la comunicazione Bluetooth. |
37 | Kit interfaccia video VI-506 | Questa unità è necessaria per installare il Controller immagine IC‑414. |
38 | i‑Option LK-101 v3 | Supporta la funzione Browser Web, che è una delle funzioni avanzate. |
39 | i-Option LK-102 v3 | Supporta la funzione Elaborazione PDF, che è una delle funzioni avanzate. |
40 | i‑Option LK-104 v3 | Supporta la funzione istruzioni vocali, che è una delle funzioni avanzate. |
41 | i-Option LK-105 v3 | Supporta la funzione PDF reperibile, che è una delle funzioni avanzate. |
42 | i-Option LK-106 | Consente di aggiungere un font barcode, il quale è uno dei font speciali. |
43 | i-Option LK-107 | Consente di aggiungere un font unicode, il quale è uno dei font speciali. |
44 | i-Option LK-108 | Consente di aggiungere un font OCR, il quale è uno dei font speciali. Nello standard, è disponibile il font OCR-B (PostScript). L'installazione di i-Option LK-108 consente l'uso del font OCR-A (PCL). |
45 | i-Option LK-110 | Consente di aggiungere una funzione avanzata che converte un file nel tipo DOCX o XLSX o genera dati altamente funzionali e di alta qualità. i-Option LK-110 include le licenze per le funzioni di i-Option LK-102 v3 e i-Option LK-105 v3. Acquistando i-Option LK-110, non è necessario acquistare i-Option LK-102 v3 o i-Option LK-105 v3. Per informazioni dettagliate sulle funzioni aggiungibili, fare riferimento a Qui. |
46 | i-Option LK-111 | Supporta la funzione ThinPrint, che è una delle funzioni avanzate. |
47 | i-Option LK-114 | Supporta la funzione di stampa universale, che è una delle funzioni avanzate. La funzione di stampa universale può non essere disponibile in alcuni Paesi o regioni. |
48 | i-Option LK-115 | È possibile usare il TPM (Trusted Platform Module) che è una delle funzioni avanzate. Il potenziamento della sicurezza è realizzato crittografando informazioni riservate come certificati e password di questa macchina. |
49 | Kit aggiornamento UK-204 |
|
50 | Kit aggiornamento UK-208 | Consente di usare la macchina in un ambiente di rete wireless. |
Le seguenti opzioni non sono mostrate nella figura. | ||
51 | Riscaldatore HT-509 | Impedisce alla carta presente in un vassoio di essere influenzata dall'umidità. Per installare il Riscaldatore HT-509, il Desk DK-510, il Cassetto di alimentazione della carta PC-410, il Cassetto di alimentazione della carta PC-110, o il Cassetto di alimentazione della carta PC-210 deve essere installato in questa macchina. |
52 | SCATOLA di alimentazione MK-734 | Attiva/Disattiva il funzionamento del riscaldatore deumidificatore. |
53 | Kit di montaggio MK-735 | Necessario per integrare l'unità di autenticazione AU-201 nell'unità principale. |
Lato anteriore

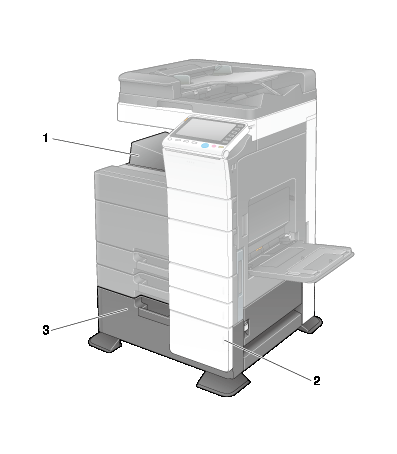

illustrazione mostra l'unità principale con il Vassoio di uscita OT-506 e il Cassetto di alimentazione della carta PC-410.
N. | Nome | Descrizione |
|---|---|---|
1 | Vassoio di uscita | Raccoglie le pagine stampate. |
2 | Indicatore esaurimento carta | Lampeggia in arancio quando un vassoio sta per esaurire la carta, e si illumina quando la carta è esaurita. |
3 | LCT (integrato) | Consente di caricare fino a 2500 fogli. Questo vassoio è in grado di caricare fino a 1000 fogli di Spessore 1, Spessore 1+, Spessore 2 e Spessore 3. |

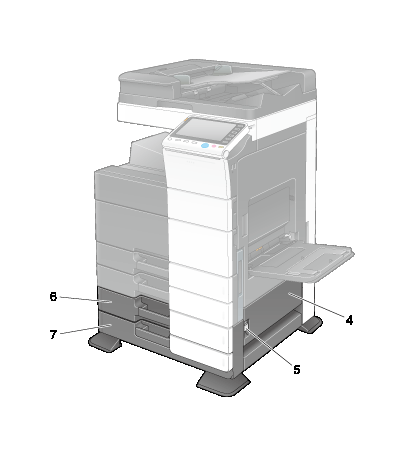

L'illustrazione mostra l'unità principale con il Cassetto di alimentazione della carta PC-210 o il Cassetto di alimentazione della carta PC‑110 e il Vassoio di uscita OT-506.
N. | Nome | Descrizione |
|---|---|---|
4 | Sportello in basso a destra | Aprire questo sportello quando si elimina un inceppamento carta nell'unità di trasporto del Vassoio 3 o del Vassoio 4. |
5 | Leva rilascio sportello in basso a destra | Consente di bloccare lo sportello inferiore destro. |
6 | Vassoio 3 | Consente di caricare fino a 500 fogli. Questo vassoio è in grado di caricare fino a 150 fogli di Spessore 1, Spessore 1+, Spessore 2 e Spessore 3. |
7 | Vassoio 4/Contenitore di immagazzinaggio | Utilizzato come contenitore di immagazzinaggio quando si installa un cassetto di alimentazione carta a fogli singoli. Il contenitore è in grado di caricare fino a 500 fogli quando è installato il cassetto di alimentazione carta a fogli doppi. Questo vassoio è in grado di caricare fino a 150 fogli di Spessore 1, Spessore 1+, Spessore 2 e Spessore 3. |
Lato posteriore
L'illustrazione mostra l'unità principale con il Cassetto di alimentazione della carta PC-210, il Kit fax FK-511, il Kit FAX FK-508, il Kit montaggio fax MK-728 e la SCATOLA di alimentazione MK-734.
(Il Kit FAX FK-508 e il Kit montaggio fax MK-728 possono essere usati negli USA.)
N. | Nome | Descrizione |
|---|---|---|
1 | Interruttore alimentazione riscaldatore | Consente di accendere e spegnere il riscaldatore. Questa funzione impedisce alla carta di essere influenzata dall'umidità quando la corrente è accesa. Il riscaldatore deumidificatore è disponibile quando si acquista il cassetto di alimentazione carta a fogli singoli/doppi, il LCT (integrato), o il Desk. |
2 | Spina jack 3 per il telefono (FAX3) | Utilizzato per collegare una linea telefonica generica. |
3 | Spina jack 4 per il telefono (FAX4) | Utilizzato per collegare una linea telefonica generica. |
4 | Jack per il collegamento del telefono (TEL PORT1) | Consente di collegare un cavo telefonico. Collegare il cavo a questo connettore quando si utilizza una sola linea telefonica. |
5 | Jack per il collegamento del telefono (TEL PORT2) | Consente di collegare un cavo telefonico. |
6 | Spina jack 2 per il telefono (LINE PORT2) | Utilizzato per collegare una linea telefonica generica. |
7 | Spina jack 1 per il telefono (LINE PORT2) | Utilizzato per collegare una linea telefonica generica. Collegare il cavo a questo connettore quando si utilizza una sola linea telefonica. |
